液压驱动可调节智能座椅结构设计

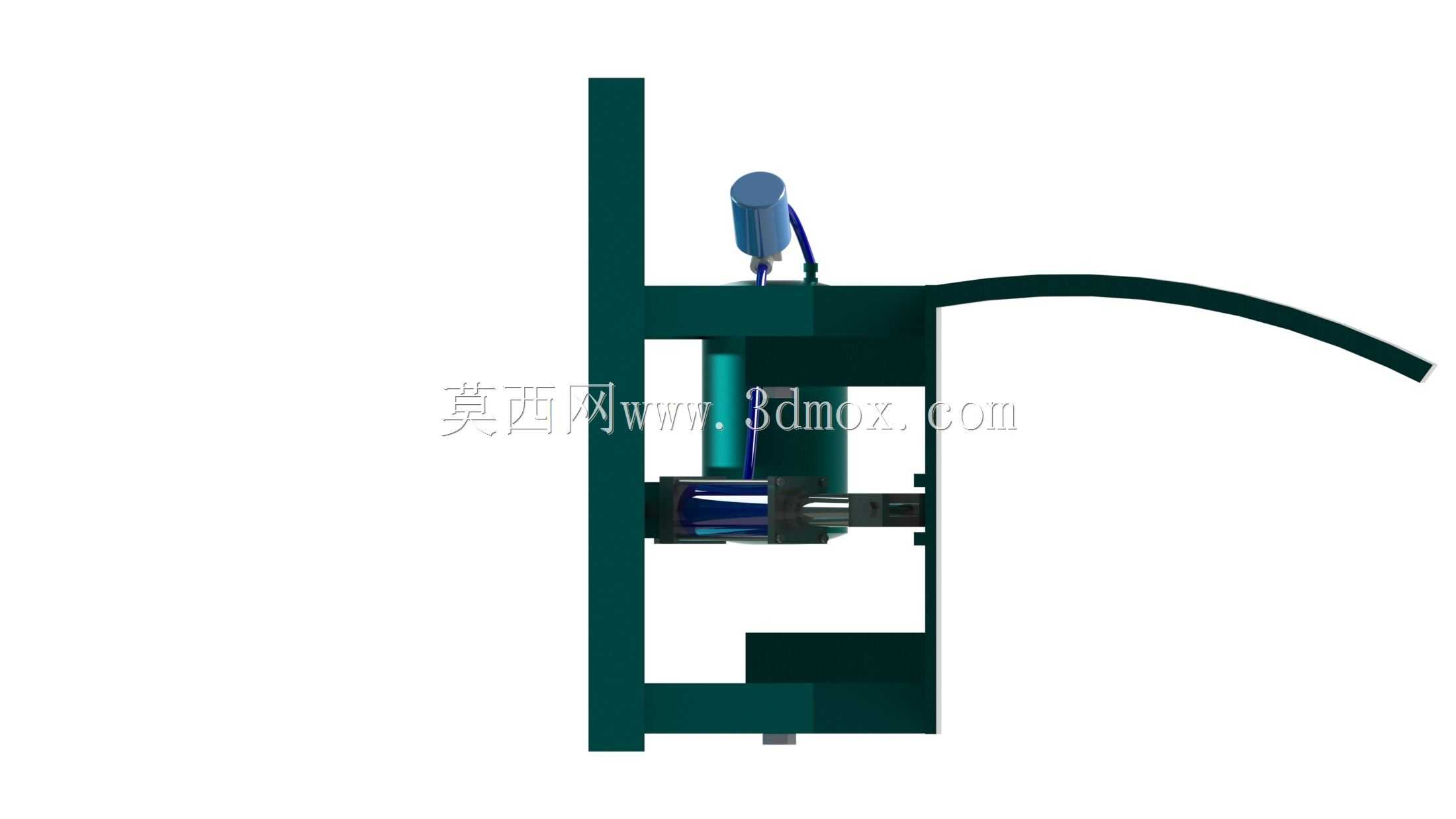

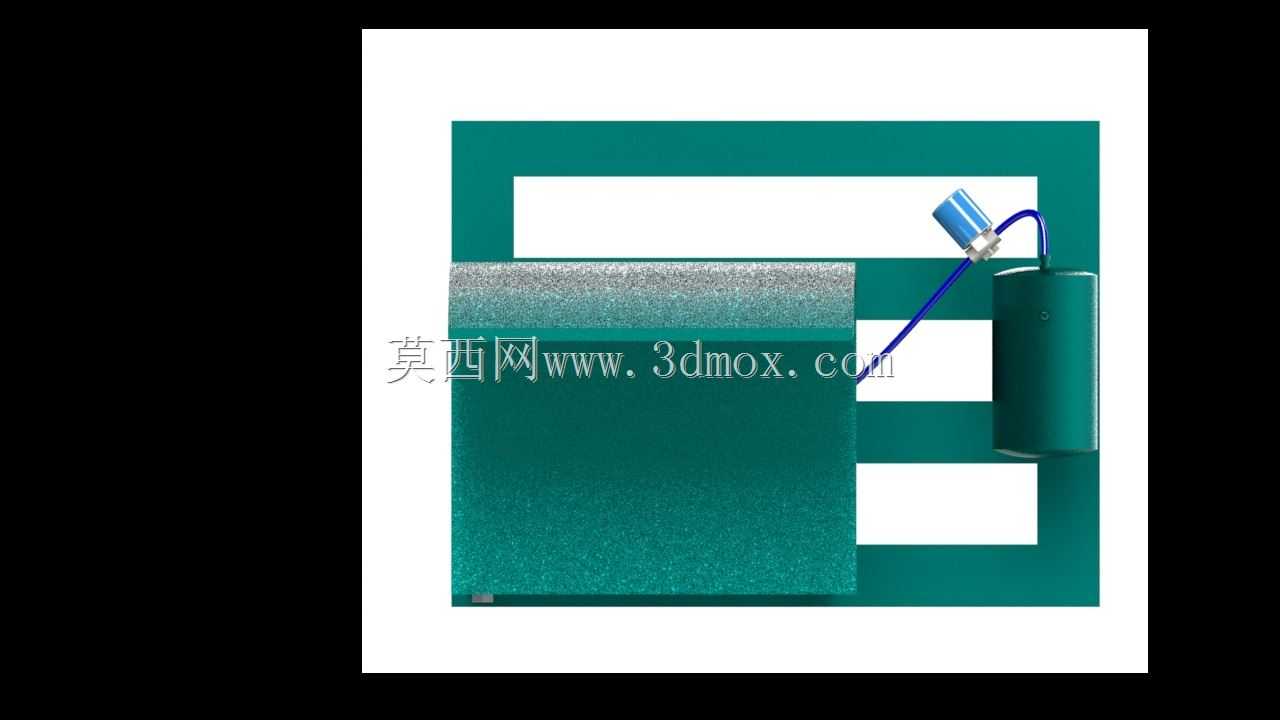

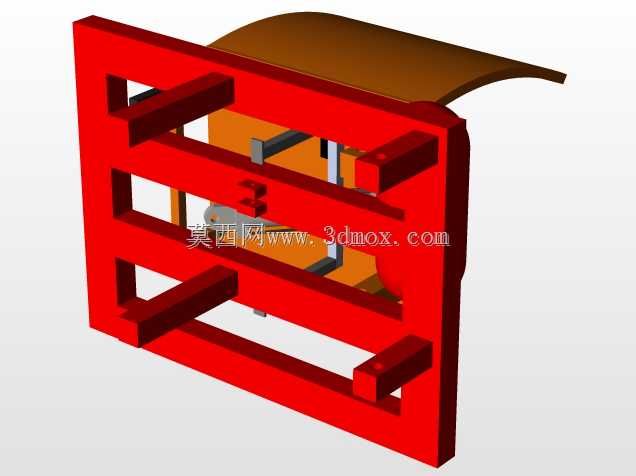

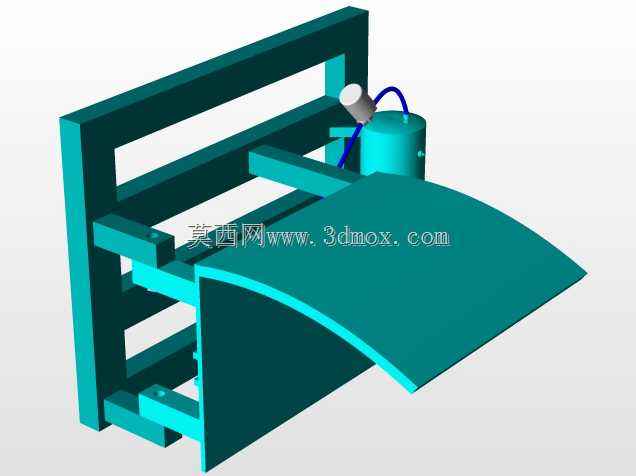

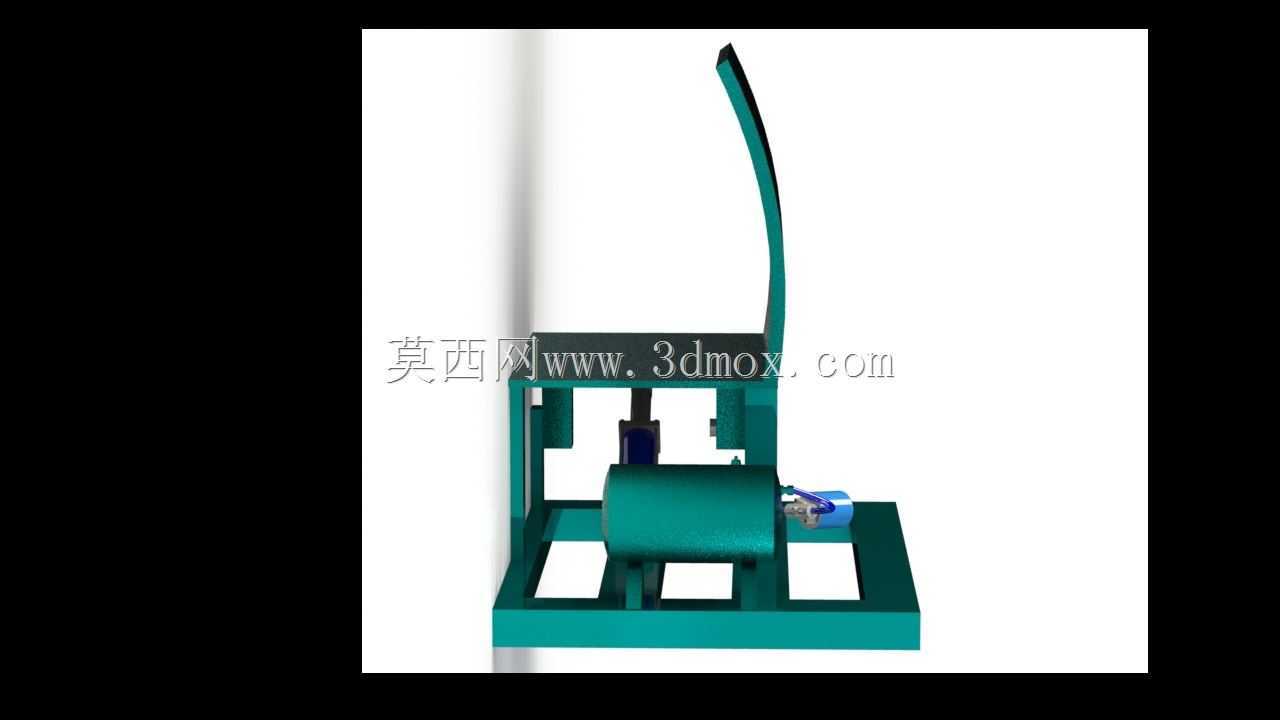

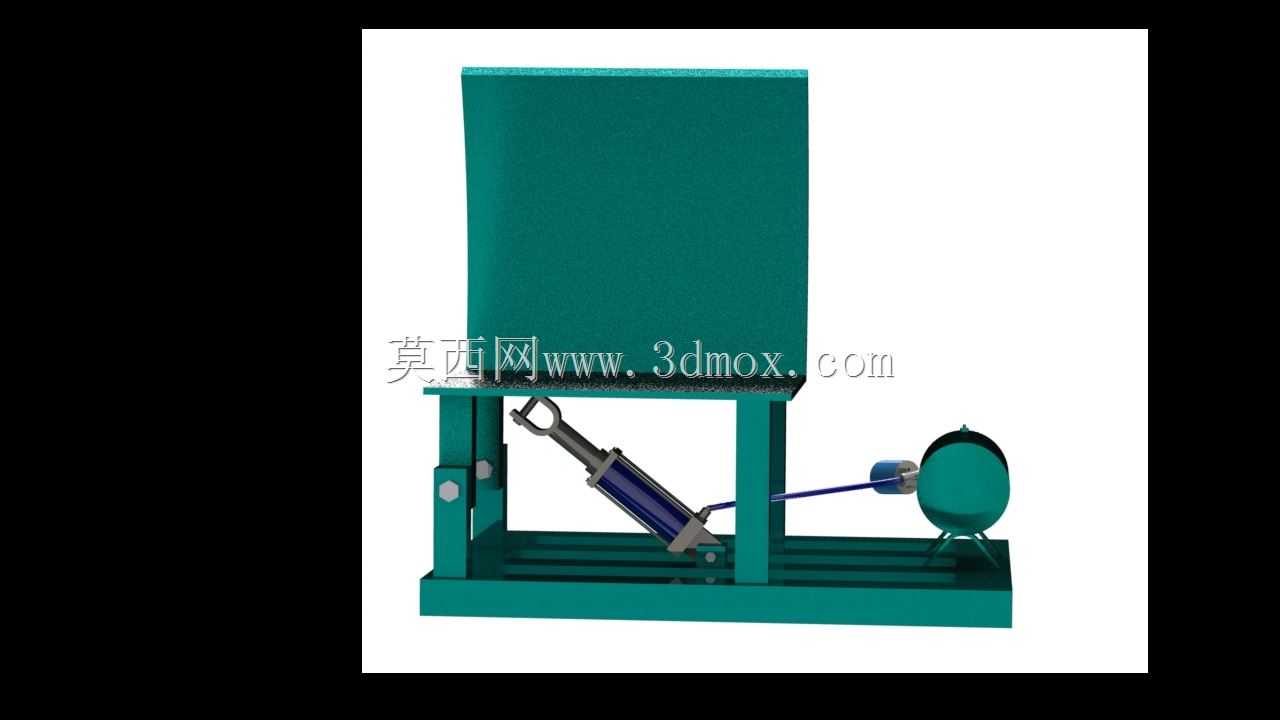

　　这款座椅结构的设计初衷，是面向需要长时间保持固定坐姿、同时对坐姿角度有动态调整需求的作业场景，比如工业操作台值守、特种车辆驾乘、固定式工位配套等场景，区别于普通民用座椅的手动调节逻辑，这套结构采用液压作为动力输出单元，能够实现靠背角度的无级平稳调节，调节过程无卡顿、无冲击，不会因为调节动作打断操作人员的作业状态。从结构组成来看，整套装置分为底部支撑框架、坐面承载台、靠背安装架、液压驱动单元、动力配套组件五个核心部分，底部框架采用矩形型钢焊接成型，框架底部预留了四个地脚安装孔位，安装孔的孔距按照常规工业工位的安装基准设计，能够直接适配现有操作台的安装台面，不需要额外加工转接板，框架的横梁间距经过载荷校核，

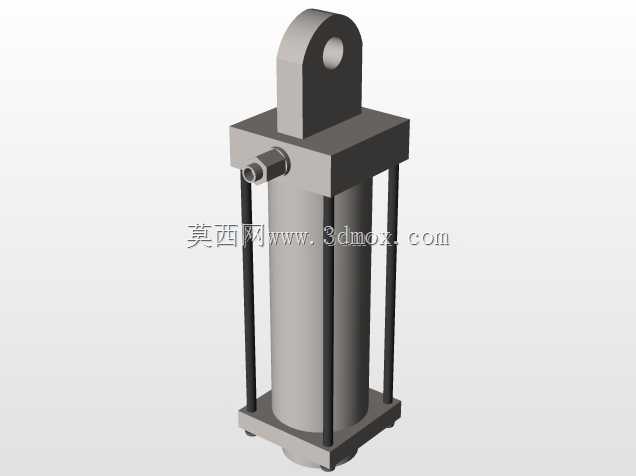

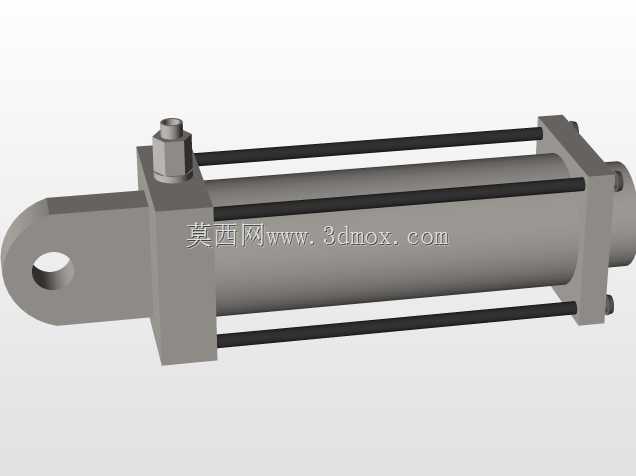

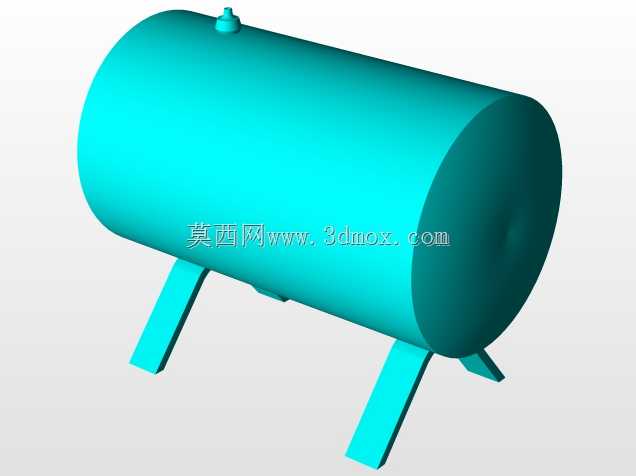

　　在承受120kg额定载荷的情况下，框架的最大挠度不超过0.2mm，不会出现坐面下沉、结构晃动感。液压驱动单元采用单杆双作用液压缸，缸体尾部通过铰接耳座安装在底部框架的后侧横梁上，液压缸的活塞杆端通过铰接接头与靠背支架的下部摇臂连接，当液压缸伸出时，靠背支架绕上部的铰接转轴向后转动，实现靠背角度的后仰调节，当液压缸回缩时，靠背向前复位，整个转动副的位置经过力矩计算，在靠背处于直立状态时，液压缸的推力臂最长，能够用最小的推力支撑靠背的载荷，减少液压系统的工作压力，降低能耗。动力配套组件布置在底部框架的右侧位置，包含小型液压动力单元、连接油管和限位保护结构，动力单元的电机采用低噪音设计，工作时的噪音值低于55分贝，

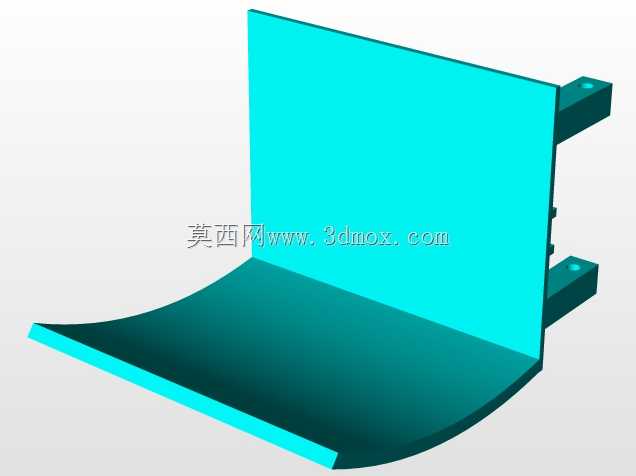

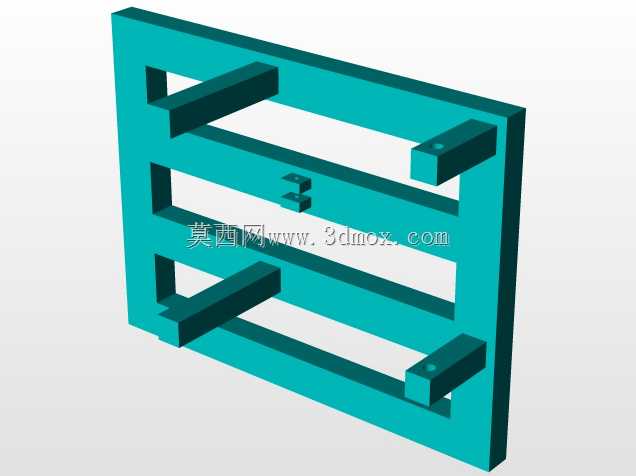

　　不会对作业环境造成噪音干扰，油管采用高压耐油橡胶管，布置路径沿着框架的型钢内侧走线，通过管卡固定，不会出现管路外露、被人员踩踏剐蹭的问题，在靠背的两个极限角度位置，都设置了机械限位块，当靠背转动到最大后仰角度或者直立位置时，限位块会先于液压缸行程终点接触，避免液压缸长期处于行程极限位置造成密封件过早损坏。坐面承载台采用钢板折弯成型，表面预留了安装软垫的螺纹孔位，用户可以根据使用场景的需求，加装不同厚度、不同材质的坐垫和靠背垫，承载台的边缘做了圆角处理，避免尖锐边角造成磕碰伤害。靠背安装架采用框架式结构，相比整块板式结构重量降低了40%，同时结构强度并没有下降，框架的竖向型材间距符合人体背部的支撑曲线，加装软垫后能够给腰部、

　　背部提供均匀的支撑力，不会出现局部应力集中造成的久坐疲劳。在安装边界方面，整套结构的底部安装面到坐面的高度为420mm，符合人体工程学的坐姿腿长尺寸，坐面的深度为450mm，宽度为500mm，靠背的高度为600mm，最大后仰角度可以达到35度，调节过程中整个结构的最大外伸尺寸不超出底部框架的边界100mm，不会因为调节动作占用过多的周边空间，适合在空间紧凑的工位内安装使用。设计过程中对所有的铰接位置都做了耐磨处理，铰接轴采用45号钢调质处理，轴套采用铜基自润滑材料，长期使用不需要频繁加注润滑油，维护成本低，所有的钢结构件表面都做了喷塑处理，防锈耐腐蚀，能够在普通工业车间的环境下长期使用，不会出现漆面脱落、结构锈蚀的问题。这套结构的设计没有采用复杂的电控逻辑，液压系统的控制可以通过简单的手动换向阀实现，也可以根据需求加装电控按钮、位置传感器，实现角度的记忆调节、一键复位等智能化功能，扩展性能较强，既可以作为独立的座椅结构使用，也可以作为配套组件集成到各类操作台、专用设备的驾乘系统中，适配不同行业的使用需求。在结构校核阶段，对整个框架做了有限元受力分析，在额定载荷下，所有结构件的应力值都远低于材料的屈服强度，安全系数达到3.5以上，能够满足长期高频使用的强度要求，铰接位置的磨损寿命经过测算，在正常使用频率下可以达到5万次以上的调节循环，不需要更换铰接部件。
