多规格成套手动扳手组结构设计

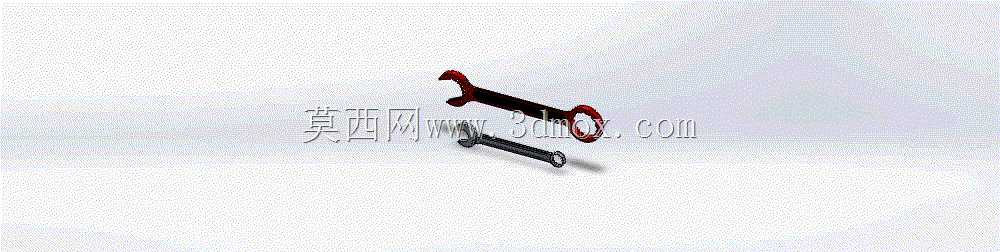

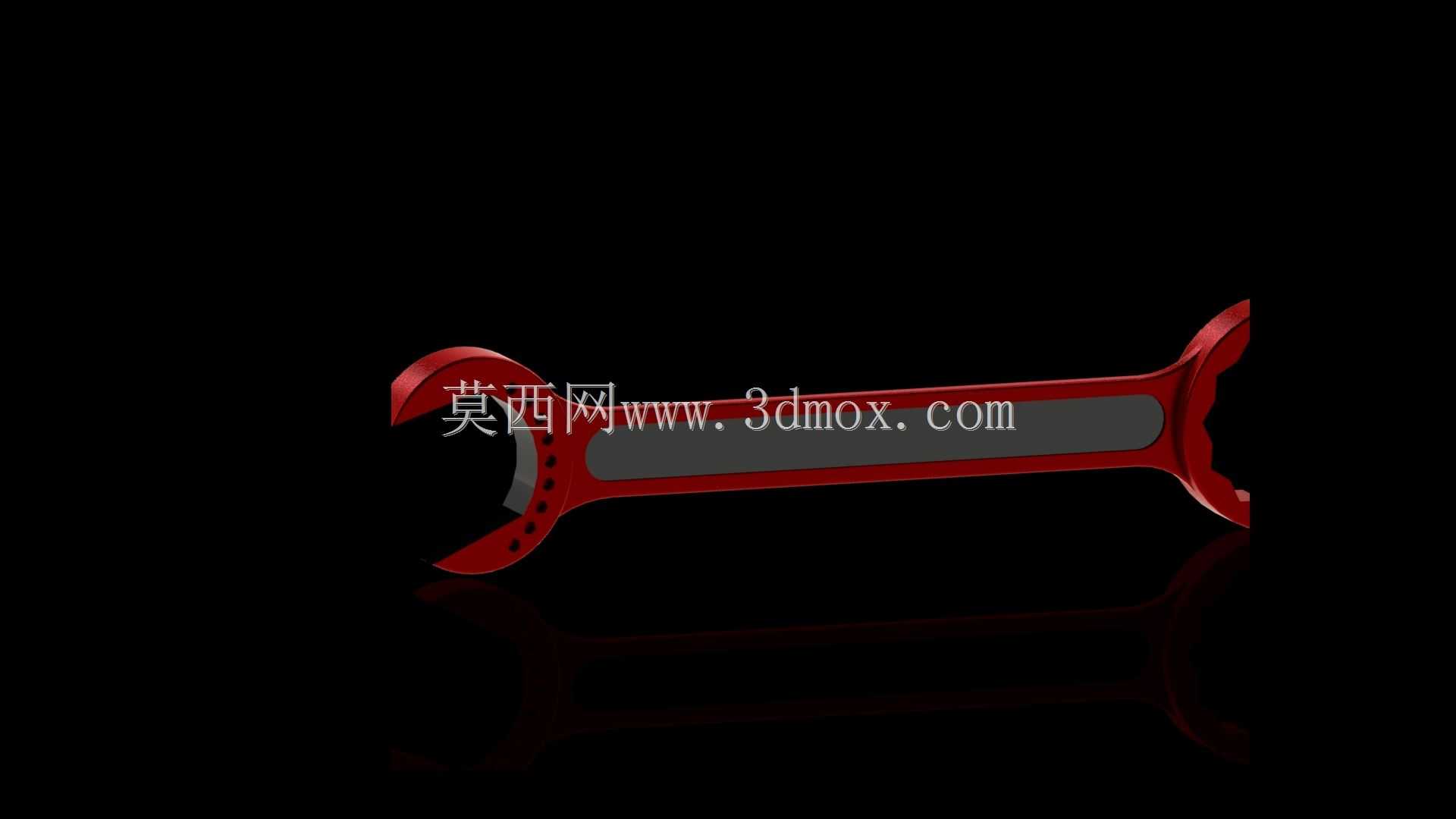

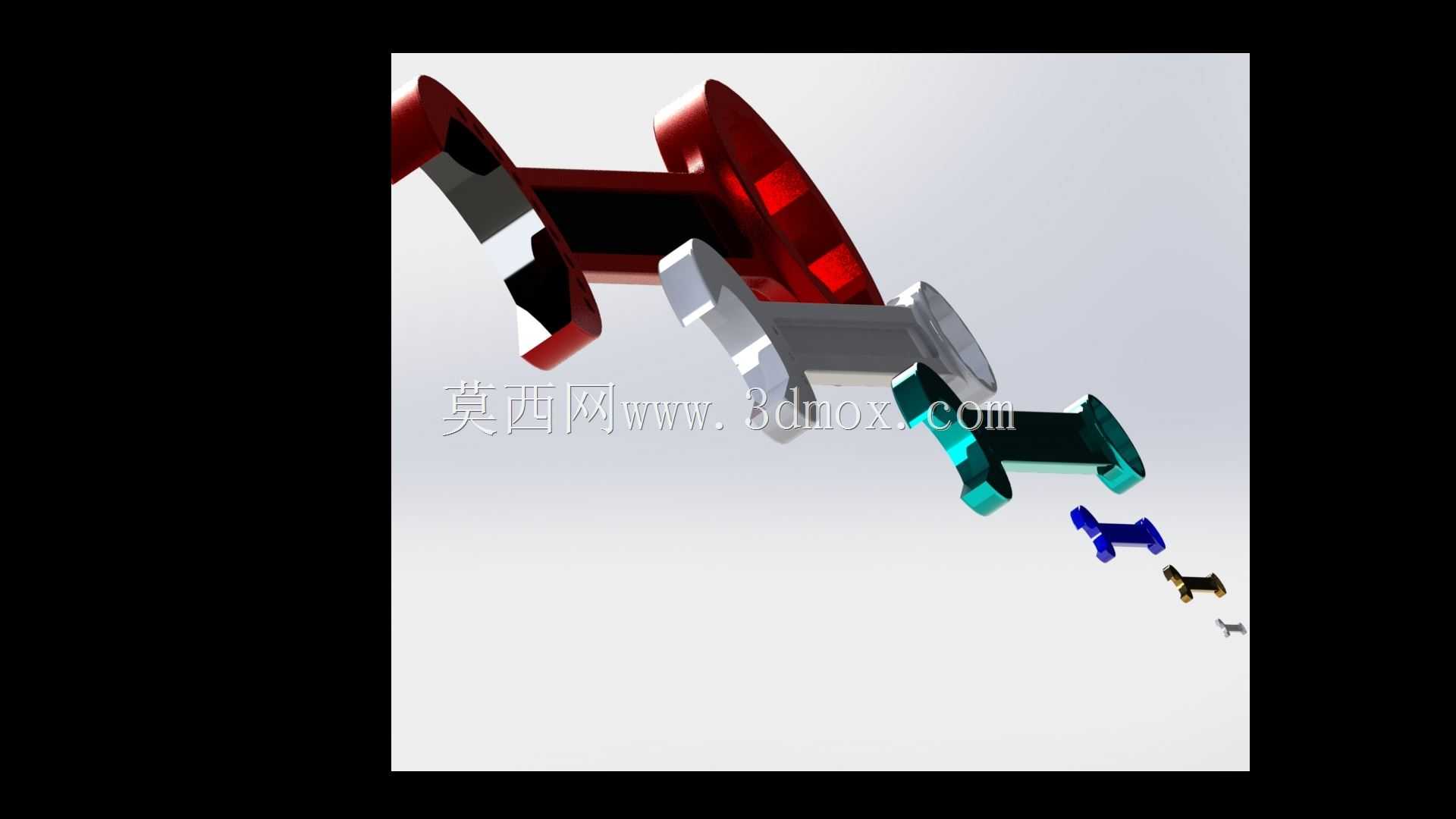

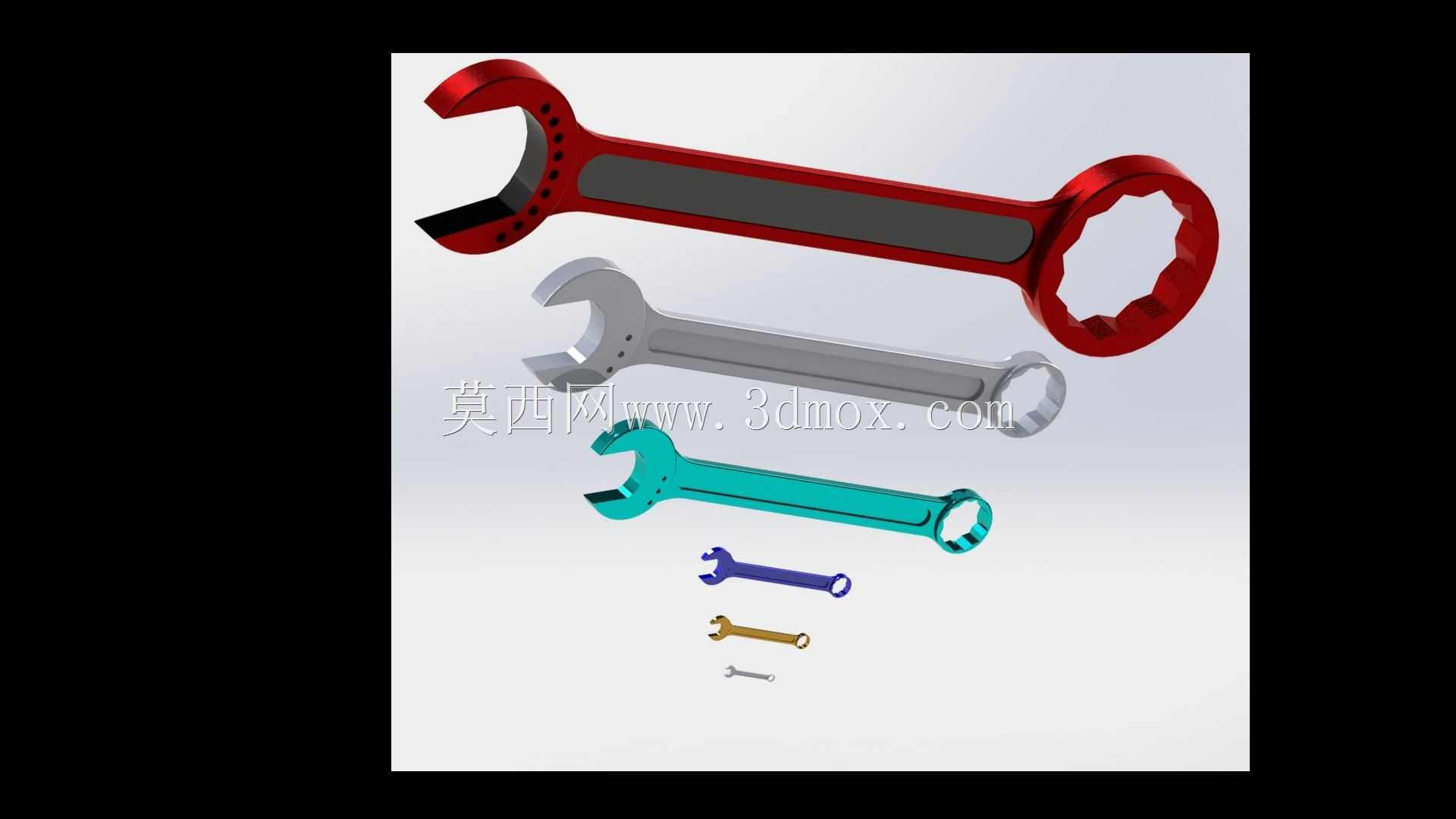

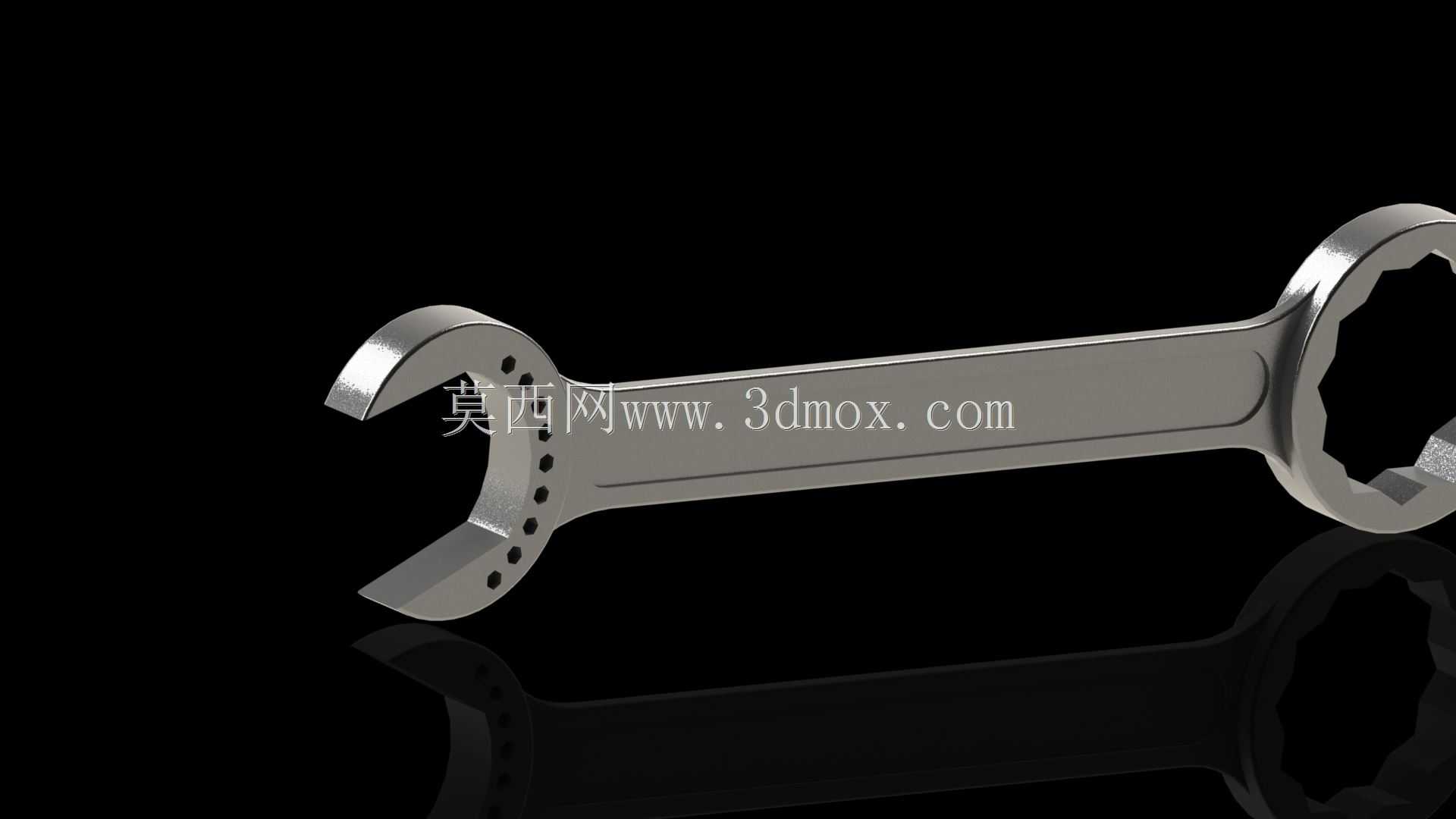

　　这套多规格扳手组的三维结构设计，核心面向低年级机械实践教学场景与日常设备维保的基础拆装需求，覆盖从微型紧固件到常规小规格螺栓的拧紧、拆卸作业，适配实训台架拆装、小型机电设备日常维护、家用五金维修等多个实际使用场景。设计初期首先梳理了不同场景下的紧固件规格覆盖需求，从最小号的微型扳手到常规尺寸的开口/梅花结构，依次匹配M2到M12区间的常用外六角紧固件，整套工具按尺寸梯度依次排布，不同规格的扳手采用差异化配色做视觉区分，使用者无需逐一刻度核对即可快速选取对应规格，大幅降低实训场景下新手选错工具的概率。从结构设计逻辑来看，每支扳手的开口端都做了15度的偏转角度设计，这个角度是经过反复验证的实用取值，在受限空间内拧动紧固件时，

　　扳手每次回转仅需30度的操作空间，相比直柄结构能适配更多狭窄工位的操作需求，比如设备机架内侧、电气柜边角等常规工具难以伸入的位置，偏转开口能顺利卡入紧固件头部完成施力。扳手的握持段做了等宽加厚处理，截面采用圆弧过渡的工字型结构，相比等厚度的平板结构，在同等材料用量下抗扭强度提升40%以上，新手操作时即使施加超出常规的扭力，也不容易出现扳手柄部弯折、开口涨开的失效问题，刚好匹配教学场景下学生操作不熟练、施力控制不稳定的特点。外形尺寸方面，最小规格的扳手整体长度控制在45mm，开口宽度对应4mm，能伸入直径50mm以内的狭小腔体内作业；最大规格的扳手整体长度180mm，开口宽度对应19mm，常规手动施力下可达到M12螺栓要求的拧紧力矩，

　　整套工具组收纳后整体占用空间不超过200mm×100mm×30mm，可直接放入实训工具盒的通用隔层，也能适配常规家用工具箱的预留仓位，没有额外的安装固定需求，属于手持便携类工具，不需要配套安装基座。设计过程中特意对扳手头部的开口做了公差优化，开口尺寸按照紧固件h11的公差带做匹配，卡入螺栓头部后径向间隙控制在0.1-0.2mm之间，既不会因为间隙过大导致打滑磨圆螺栓棱角，也不会因为间隙过小出现卡滞、难以套入的问题，对于实训场景下反复拆装的使用频率来说，这个公差设定能有效延长工具的使用寿命，也能减少操作中因为打滑造成的手部磕碰风险。每支扳手的柄部末端都做了圆弧倒角处理，没有尖锐的棱角，即使操作时手部从柄部滑脱，也不会造成划伤，

　　充分考虑了教学场景下的使用安全性。不同规格的扳手重量从10g到120g梯度分布，长时间握持操作也不会产生明显的手部疲劳，适合实训课上连续两到三小时的拆装练习使用。从实际使用的适配性来看，这套扳手组除了教学场景外，也能覆盖小型家电拆装、自行车维保、模型组装等民用场景的紧固件作业需求，结构上没有多余的装饰性设计，所有的曲面、倒角、厚度变化都服务于强度提升与操作便利性，没有为了外观牺牲实用性能。建模过程中对每支扳手的受力薄弱点都做了应力校核，在开口与柄部的过渡位置做了R3的圆角过渡，避免应力集中导致的断裂问题，按照手动工具的常规使用工况，可承受超过额定扭力1.5倍的瞬时载荷而不产生塑性变形，完全满足日常非高强度工业维保的使用要求。整套工具的结构没有复杂的活动部件，不存在易损的连接结构，后期维护仅需做简单的防锈处理即可，长期存放也不会出现部件失效的问题。
