差速器用正交啮合伞齿轮组结构

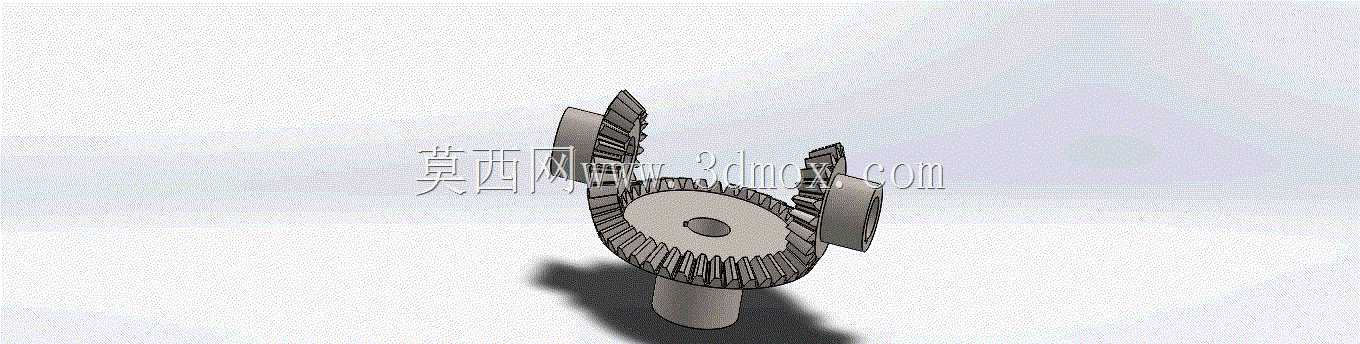

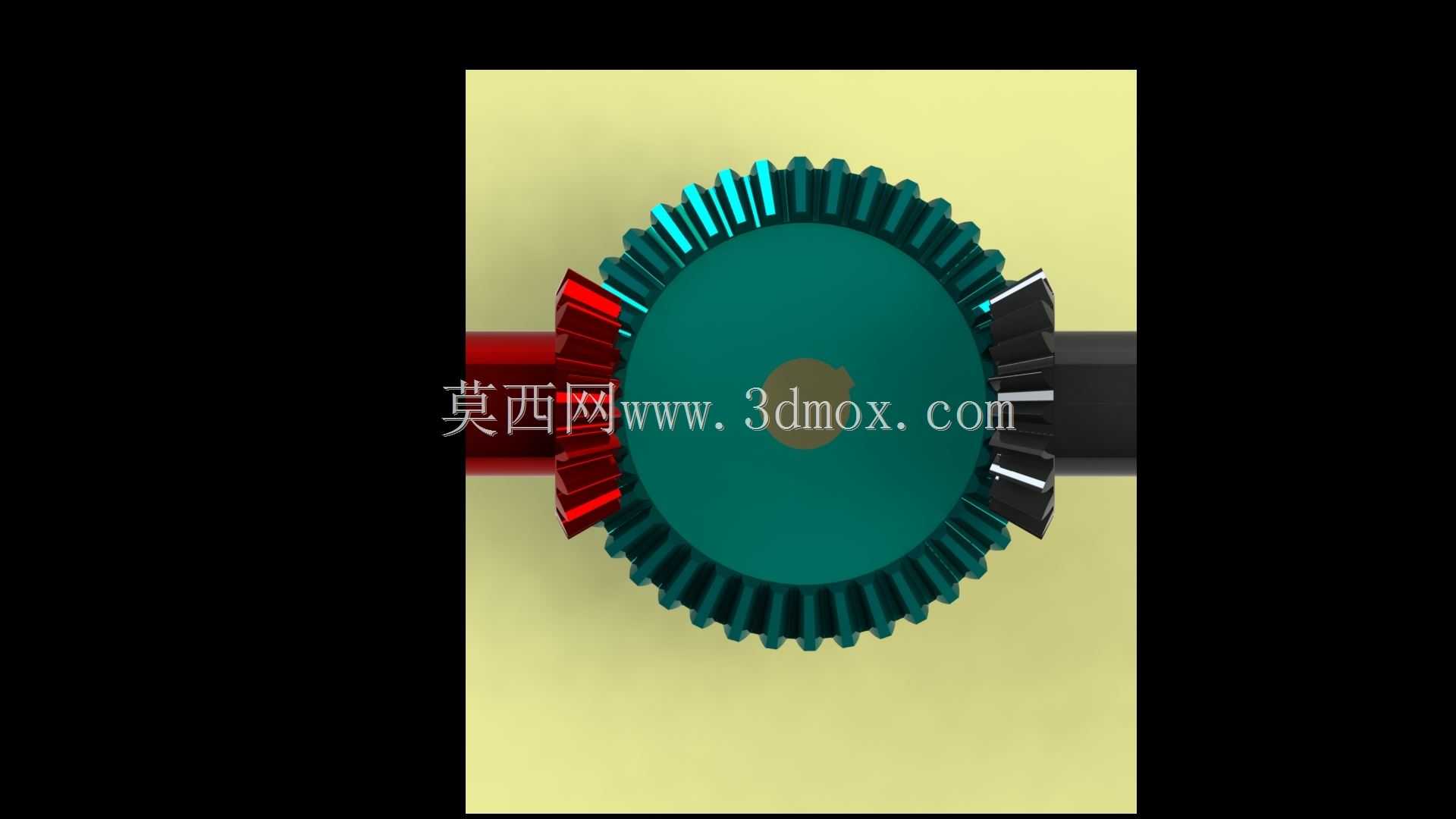

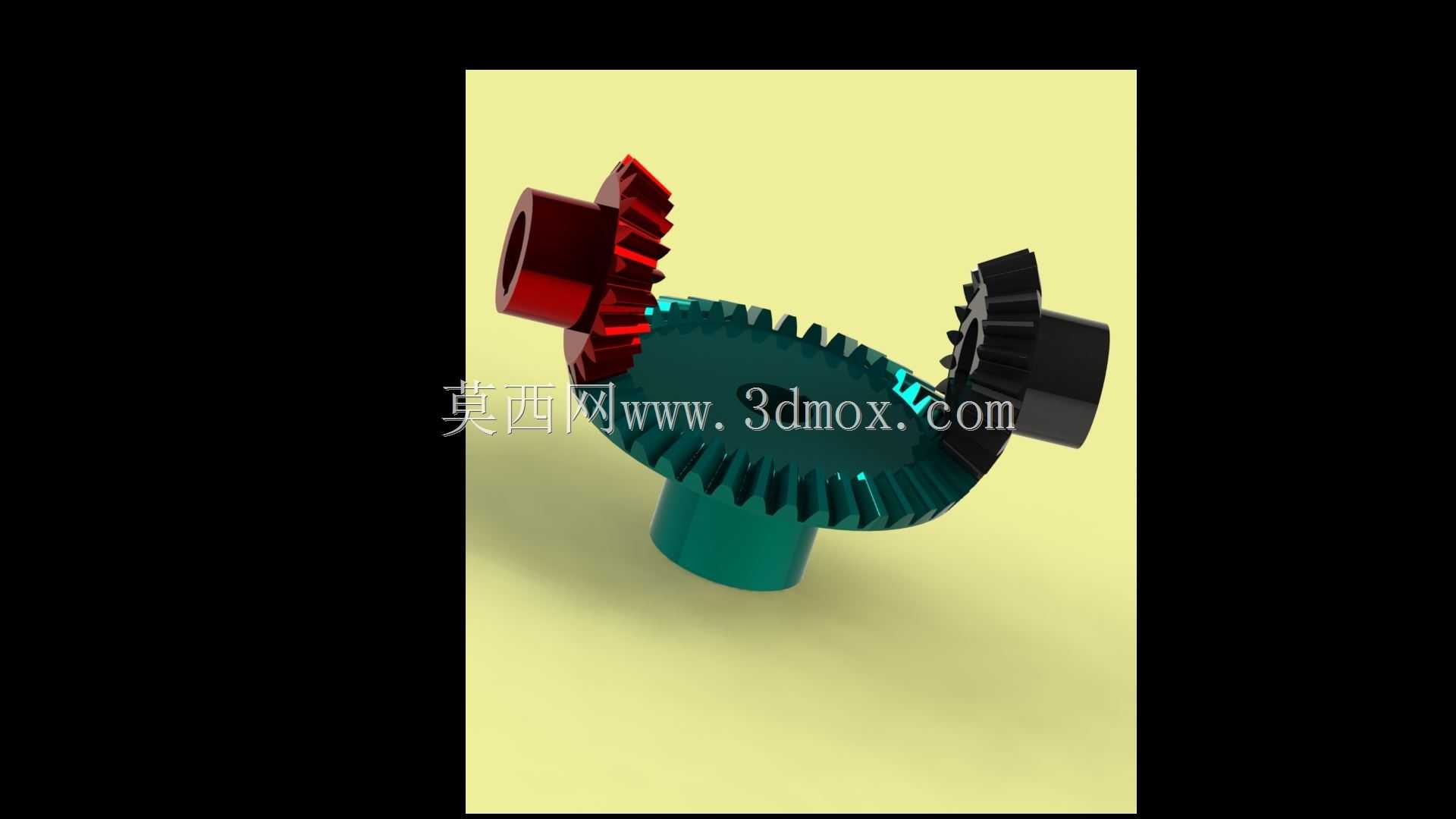

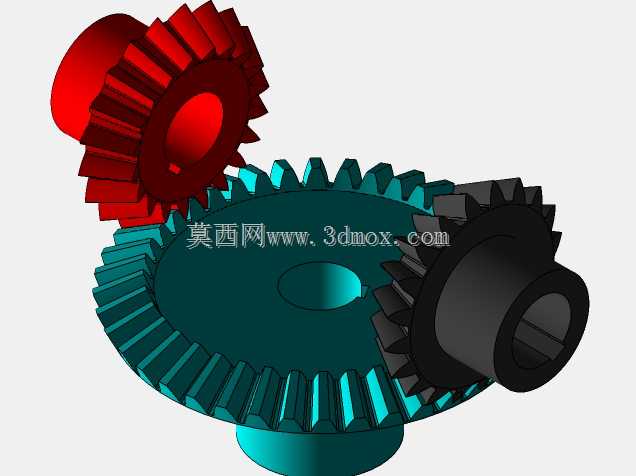

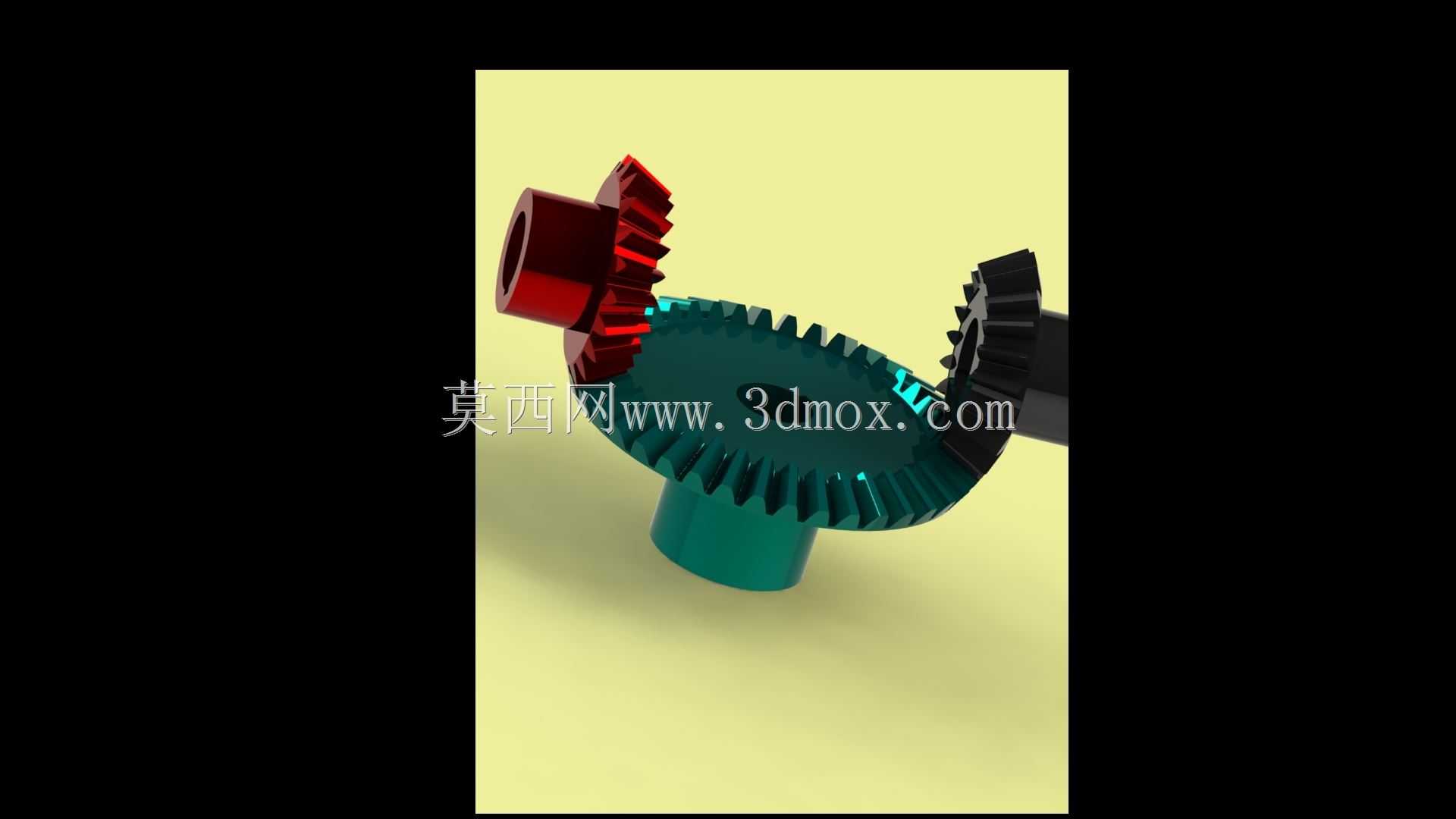

　　这套锥齿轮组是差速器总成里的核心传动部件，日常在乘用车辆、非道路工程车辆的驱动桥内部承担核心的扭矩分流作用，能在车辆转弯或者行驶在不平路面时，自动调整左右两侧驱动轮的转速差，避免轮胎出现拖滑、异常磨损的问题，同时保证动力持续稳定传递到两个驱动轮上。从结构设计来看，三个锥齿轮采用正交啮合布局，中间的大尺寸从动锥齿轮通过中心安装孔固定在差速器壳体上，两个对称布置的行星锥齿轮分别与两侧半轴齿轮啮合，整套啮合副的齿形采用渐开线锥齿设计，齿向经过修形处理，能在高负载工况下减少齿面接触应力集中，避免传动过程中出现冲击、异响的问题。做这套结构的三维建模时，首先要确定的是安装边界尺寸，中间从动锥齿轮的中心安装孔需要匹配差速器壳体的定位轴径，

　　孔位的公差带要按照过渡配合选取，保证装配后齿轮不会出现径向窜动；两个行星锥齿轮的安装轴孔要和差速器十字轴的轴径匹配，轴孔的同轴度公差需要控制在0.02mm以内，否则啮合时会出现齿面偏载，大幅缩短齿轮使用寿命。齿形参数设计阶段，要结合差速器需要传递的额定扭矩选取合适的模数，齿顶高系数、顶隙系数都按照通用机械传动的标准选取，啮合侧隙控制在0.1-0.2mm之间，既可以避免热胀冷缩导致齿轮卡滞，也能留存足够的润滑脂存储空间，保证齿面在持续运转时能得到充分润滑。实际应用场景里，这套齿轮组除了用在车辆差速器上，也可以适配在需要正交轴动力传递的小型工业传动设备、农机传动箱里，比如小型手扶拖拉机的转向传动机构、园林机械的动力输出换向结构，

　　都能用到同结构的锥齿轮组。设计过程中需要注意，三个齿轮的啮合交点必须完全重合，也就是两个行星齿轮的轴线和从动齿轮的轴线要垂直相交于同一点，一旦交点偏移，会导致齿面接触区偏向齿端，运转时不仅传动效率下降，还会在短时间内出现齿面点蚀、断齿的失效问题。建模时的齿形生成要严格按照展成法原理推导，不能用近似齿形代替，否则后续做运动仿真时会出现干涉，导出工程图加工出来的样件也无法正常啮合。从安装适配性来看，中间从动锥齿轮的背部定位端面要和安装孔轴线保持垂直，端面跳动公差控制在0.03mm以内，保证齿轮装配后运转平稳，不会出现端面摆动的问题；两个行星锥齿轮的背面设计有止推端面，装配时和差速器壳体内的止推垫片贴合，能承受齿轮啮合时产生的轴向力，

　　避免齿轮轴向窜动影响啮合精度。日常做结构选型时，如果是用在重载工况的差速器上，还可以在齿面做硬化处理，提升齿面的耐磨性能，不过对应的建模阶段不需要体现热处理层，只需要保证齿形的几何参数准确即可。这套齿轮组的传动比可以根据实际需求调整行星齿轮和半轴齿轮的齿数比，不需要改动整体的安装接口尺寸，就能适配不同扭矩输出需求的传动场景，通用性较强。在做装配验证的时候，要手动转动齿轮检查整个啮合行程是否有卡滞点，齿面接触斑痕要分布在齿面中部位置，接触面积不小于齿面总面积的60%，才能保证传动平稳、噪音控制在合理范围内。
