带花键轴段螺旋锥齿轮传动构件

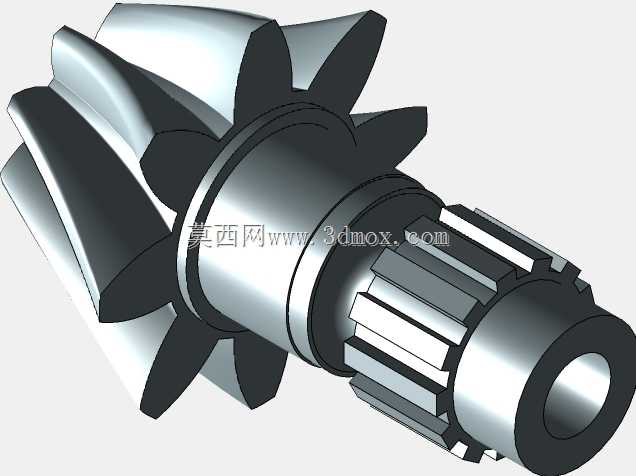

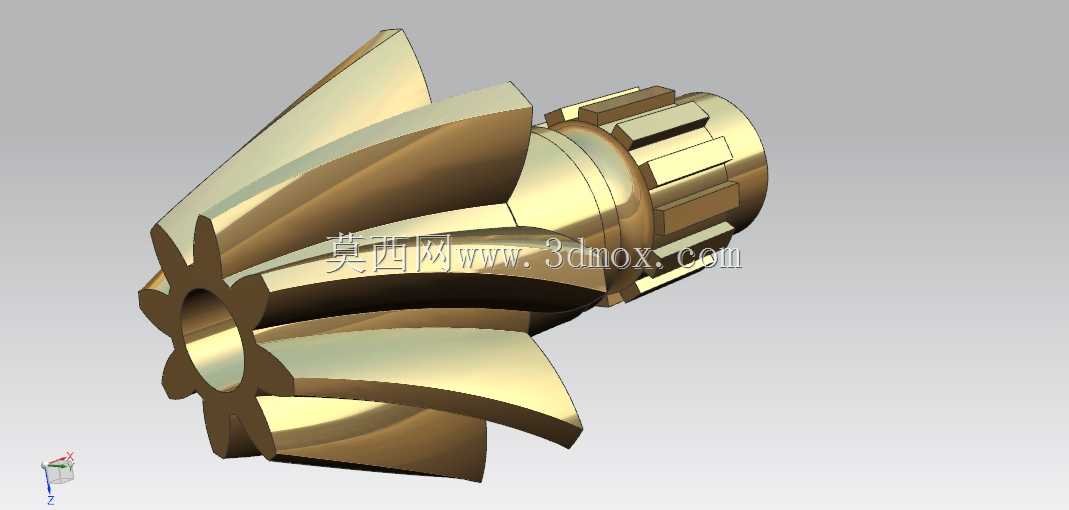

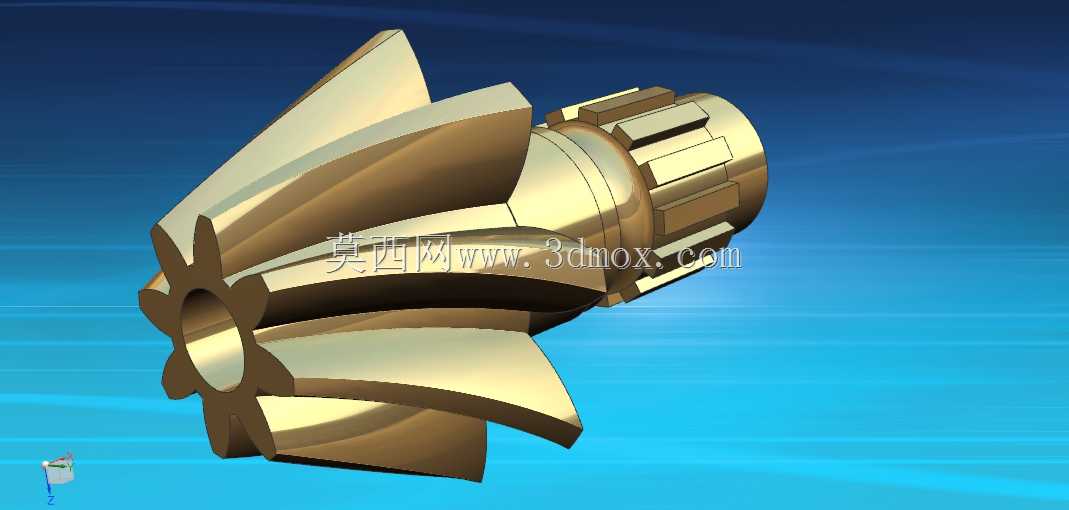

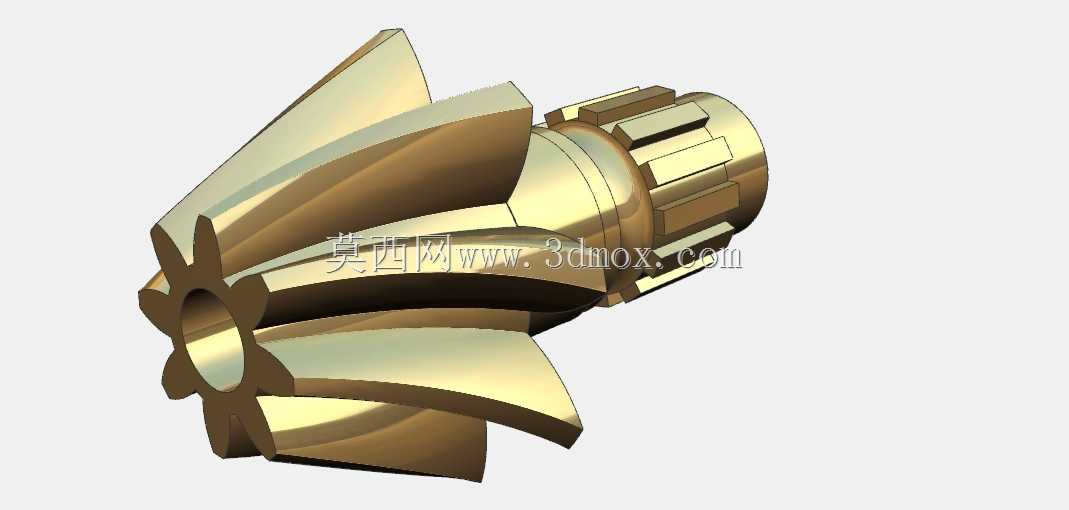

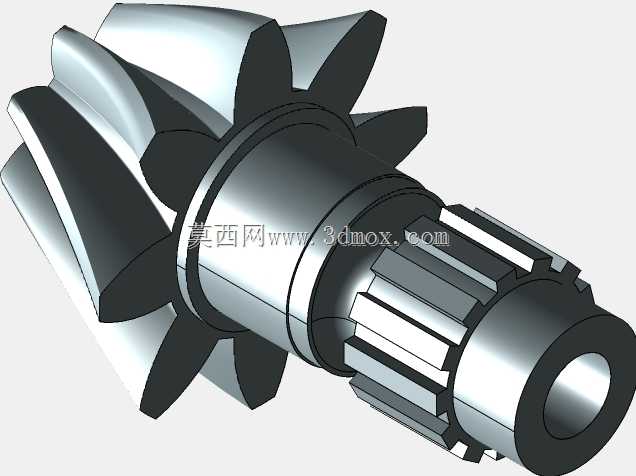

　　在相交轴动力传递的工况场景里，螺旋锥齿轮的应用覆盖了从重型工程机械的驱动桥、机床主轴分度机构到小型精密传动模组的多个领域，这类构件的核心作用是在两轴线呈空间相交状态的轴系间，完成扭矩与转速的平稳传递，相比直齿锥齿轮，其轮齿的螺旋升角设计能让啮合过程实现多齿渐进接触，大幅降低传动冲击与运行噪音，同时提升单位齿面的承载能力。这款螺旋锥齿轮的轴端集成了矩形花键连接结构，区别于普通单键连接的锥齿轮，花键段的多齿均匀承载特性，能让轴与轮毂的对中精度更高，承受变载、冲击载荷时的应力分布更均匀，避免单键连接容易出现的键槽应力集中、重载下键侧压溃失效的问题，适合用在需要频繁正反转、启动扭矩波动大的传动链路中。从结构设计逻辑来看，

　　轮齿的螺旋角取值经过啮合重合度校验，齿向的曲线修形是为了补偿安装时的轴系交角误差、承载后的轮齿弹性变形，避免轮齿端部出现边缘接触导致的早期点蚀失效；齿坯的轴段过渡位置设计了圆角卸荷结构，能降低轴肩位置的应力集中系数，在交变扭矩长期作用下减少疲劳断裂的风险。齿部的大端、小端齿厚参数匹配对应的配对齿轮设计，安装时需要保证两轴的交点与齿轮的节锥顶点重合，否则会出现啮合间隙不均、齿面接触区偏移的问题，直接影响传动效率与齿轮使用寿命。花键段的外径、齿宽以及键齿的定心方式，决定了与之配合的连接轮毂的加工尺寸边界，装配时花键副的配合间隙需要控制在合理范围，间隙过大会导致传动回差，影响传动精度，间隙过小则会出现装配卡滞，

　　运行中热胀后容易出现抱死问题。这类齿轮的齿面加工通常需要采用专用的锥齿轮铣齿设备完成粗加工，之后根据工况要求进行齿面淬火处理提升硬度，再经过研齿工序优化齿面接触区，保证啮合的平稳性。在实际设备选型替换时，除了核对齿轮的模数、齿数、螺旋角、压力角等基础齿形参数，还要重点确认轴段的安装长度、花键的参数规格，以及轮齿的旋向是否与配对齿轮匹配，螺旋锥齿轮的旋向选择需要结合轴的转动方向与轴向力的承载方向设计，保证运行时产生的轴向力能让两齿轮有相互脱开的趋势，避免轴向力过大导致轴承过载或者轮齿卡死。在日常的设备维护场景中，这类齿轮的啮合间隙调整是检修的核心环节，通过调整轴承侧的调整垫片厚度来改变齿轮的轴向安装位置，

　　进而控制齿侧间隙与齿面接触印痕的位置，保证齿轮在全负载工况下的接触区落在齿面中部，避免偏载导致的异常磨损。对于应用在精密分度机构中的同类型螺旋锥齿轮，还需要严格控制齿距累积误差与齿向误差，保证传动的运动精度，满足分度动作的定位精度要求。
