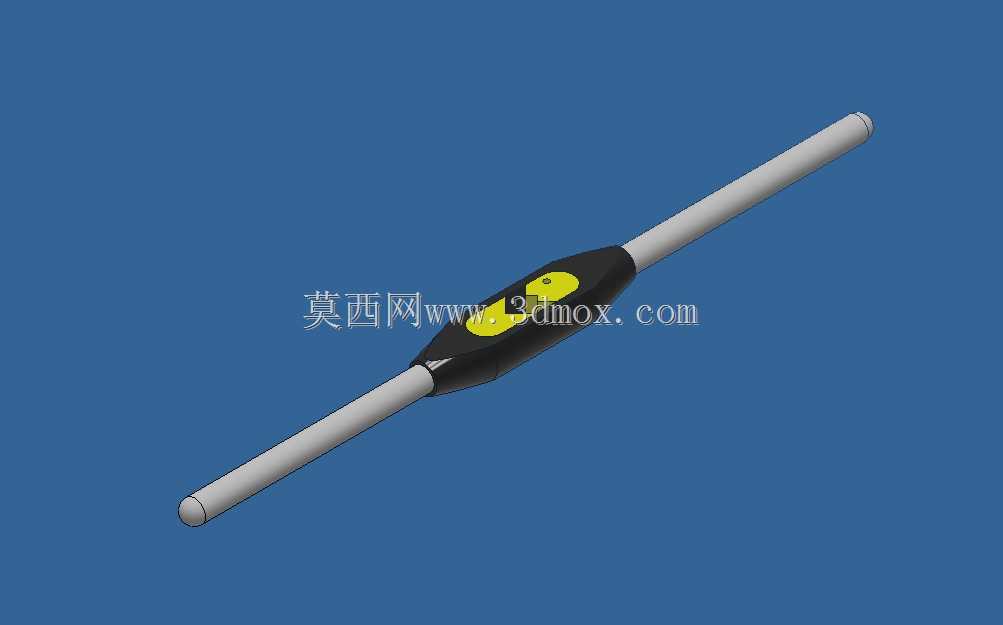

可调式1号丝锥扳手手动攻丝工具结构

　　在机械加工的小批量螺纹加工、设备现场维修、装配工位的手工作业环节，丝锥扳手是攻丝作业里无法被完全替代的手动工装，尤其是适配M2.5到M5规格小直径丝锥的1号规格扳手，几乎是每个机修班组、装配工位、模具维修间的标配工具。这款丝锥扳手采用对称式长杆加中部夹持主体的结构，整体受力路径完全沿杆身轴向传递，没有多余的弯折结构，能最大程度降低攻丝过程中丝锥受径向力折断的概率——这一点对于小直径丝锥来说尤为关键，小规格高速钢丝锥的抗径向载荷能力极差，很多现场攻丝出现断锥的问题，本质上都不是扭矩过大，而是扳手施力时出现偏摆，给丝锥施加了额外的侧向力。

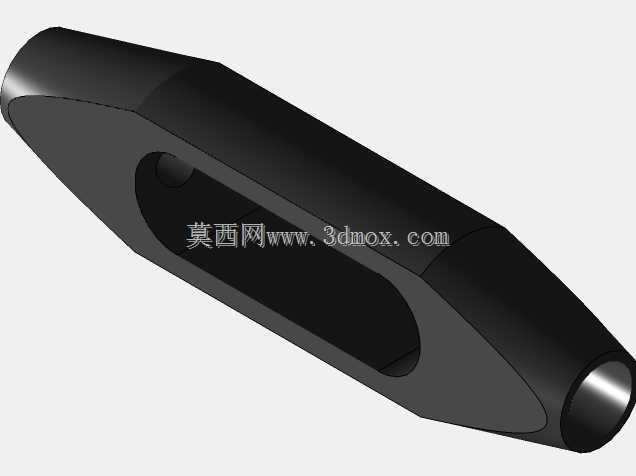

　　从结构设计逻辑来看，中部的夹持主体采用了内嵌式方孔夹持结构，配合带防滑定位的调节锁紧件，能够牢牢卡住丝锥尾部的标准方榫，不会在攻丝施力过程中出现打滑、丝锥偏转的问题。夹持部位的外壳做了贴合手部握持的弧度处理，表面的双色防滑结构不是为了外观装饰，而是在调整丝锥夹持位置、或者刚开始攻丝引入导向的时候，操作人员可以用一只手扶住中部主体，保持丝锥与待加工孔的垂直度，另一只手转动杆身完成初始切入，避免刚开始攻丝就出现孔口螺纹歪斜、烂牙的问题。两侧的加长杆身采用等直径圆钢结构，表面做了光滑处理，转动的时候手掌与杆身接触不会被毛刺刮伤，同时长力臂的设计能够让操作人员用很小的手部握力，就输出足够的攻丝扭矩，适配小规格螺纹加工的扭矩需求，不会因为力臂过短导致施力过大，直接拧断丝锥。

　　从实际使用的场景边界来说，这款扳手的适配范围覆盖了常规设备维修、薄板加工、小型零件装配里最常用的小规格公制螺纹，不管是在钢件、铸铁件上攻盲孔螺纹，还是在铝件、铜件、非金属件上攻通孔螺纹，都能通过调整握持杆身的位置来控制输出扭矩：攻硬度较高的钢件时，可以握住杆身的最外端，用稳定的慢转速施力，配合切削液完成攻丝；攻软质有色金属的时候，可以握住靠近中部夹持座的位置，减小力臂，避免输出扭矩过大导致螺纹牙型被攻坏、或者丝锥扎进软材料里。在现场维修的场景下，这类扳手不需要配套电源、气源，不管是设备旁的狭窄操作空间，还是户外无动力供应的维修现场，都能直接拿出来使用，没有使用场景的限制。

　　从安装和适配的边界来看，这款扳手的夹持方孔是按照标准丝锥方榫尺寸设计的，不需要额外加装转换套就能直接夹持对应规格的手用丝锥，整体收纳尺寸小巧，可以直接放进普通的工具腰包、钳工工具箱的隔层里，不会占用过多的工具存放空间。杆身与中部主体的连接采用过盈配合加定位销的固定方式，长期使用不会出现杆身松动、转动时晃量过大的问题，避免因为连接间隙导致的施力偏摆。很多一线操作人员在使用这类扳手的时候，还会根据作业需求在杆身上套上可滑动的套管来临时加长力臂，但这款1号扳手本身的力臂长度已经完全覆盖了适配丝锥的最大许用扭矩，不需要额外加长就可以满足常规材料的攻丝需求，反而额外加长力臂很容易超过丝锥的扭矩上限，造成断锥的问题。

　　在装配线的手工作业工位，这类丝锥扳手经常被用来处理零件上预制螺纹孔的轻微磕碰、牙型损伤问题，不需要把零件拆下来搬到机床上重新攻丝，直接在装配位就可以完成螺纹修复，大幅提升装配作业的效率。在模具维修场景下，模板上的小规格螺纹孔经常会因为拆装模具出现滑牙、堵屑的问题，用这款小规格丝锥扳手就可以直接在模架上完成螺纹回攻，不需要拆卸大型模板，减少维修的工作量。设计这类手动工具的时候，核心的设计逻辑从来不是追求复杂的结构，而是在保证结构强度、夹持稳定性的前提下，尽可能降低工具本身的重量，减少操作人员长时间手持作业的疲劳感，同时把施力的同轴度做到最优，从工具结构层面减少人为操作失误带来的零件报废、丝锥损耗问题。这款扳手的整体重量控制得当，长时间单手握持调整垂直度也不会出现手部发酸的情况，中部的锁紧调节结构操作简单，不需要额外的辅助工具就可以快速更换不同规格的适配丝锥，换丝锥的时间不超过十秒，完全符合高频次换刀作业的需求。
