铣床用杠杆式工件压紧挡块结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484073
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构
  • 铣床用杠杆式工件压紧挡块结构

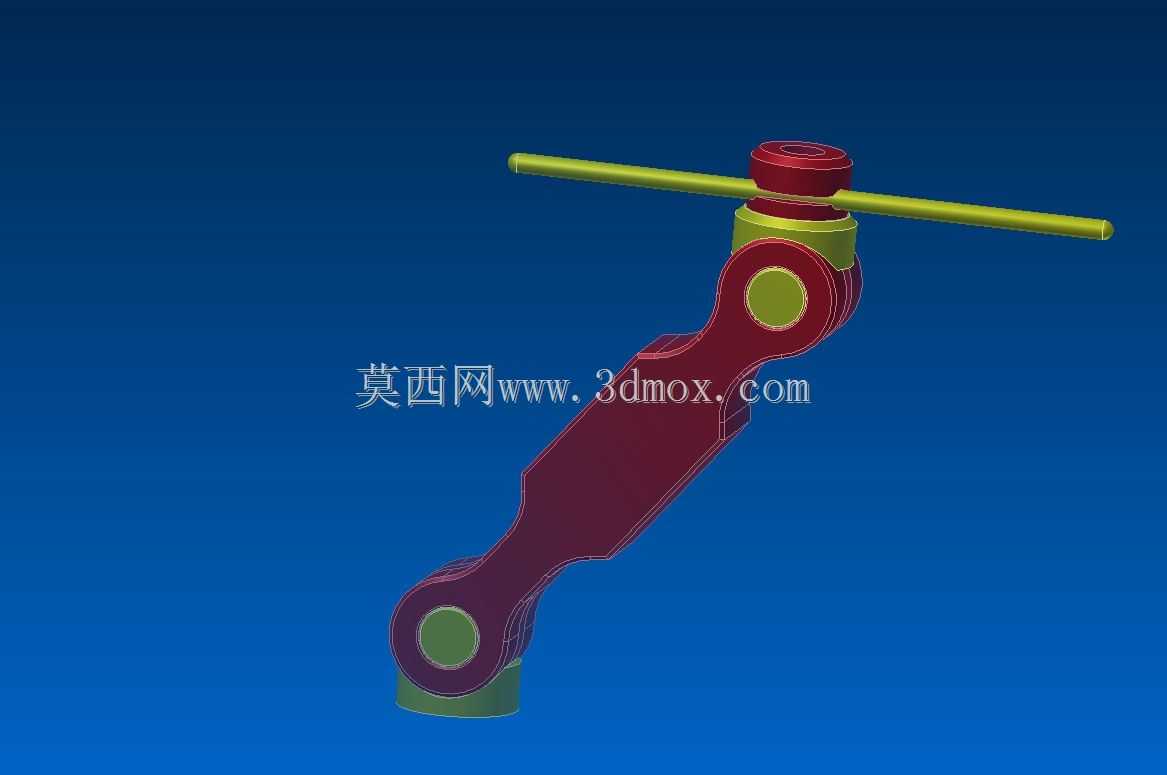

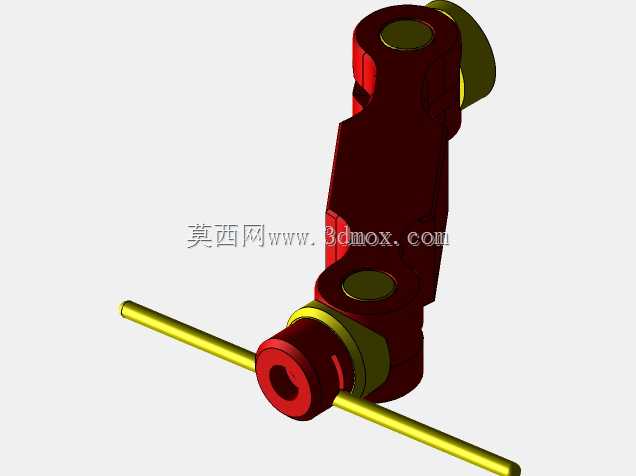

  在普通立式铣床、卧式铣床的批量零件加工场景中,这类杠杆式工件挡块是工位上使用频率极高的压紧定位元件,主要安装在铣床工作台的T型槽内,配合平口钳或者直接对毛坯料、半成品工件进行侧向定位与压紧,替代传统的螺栓压板组合,减少装夹辅助时间,提升小批量零件加工的装夹效率。不同于常规的固定式挡块,这款结构采用了两级铰接的杠杆臂设计,操作端搭配横向穿装的加力杆,操作人员只需要转动加力杆,就能通过铰接点的力臂放大作用,将下端的压头压紧在工件的侧面或者台阶面上,不需要反复拧动压紧螺栓,装夹单个工件的操作时间可以缩短60%以上,尤其适合铣削平面、台阶面、键槽这类需要频繁拆装工件的工序。从结构设计逻辑来看,整个部件的受力路径经过了明确的优化:

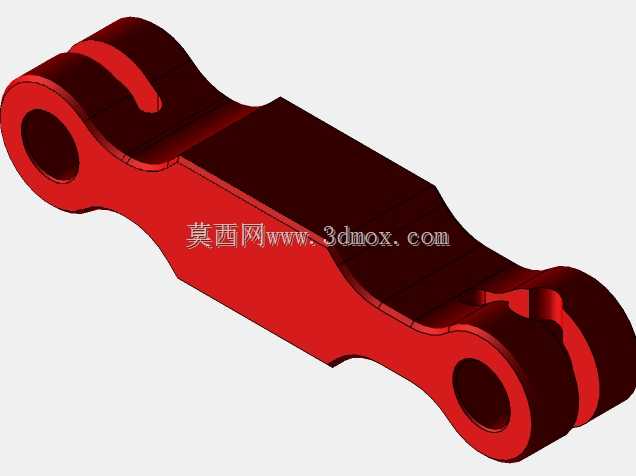

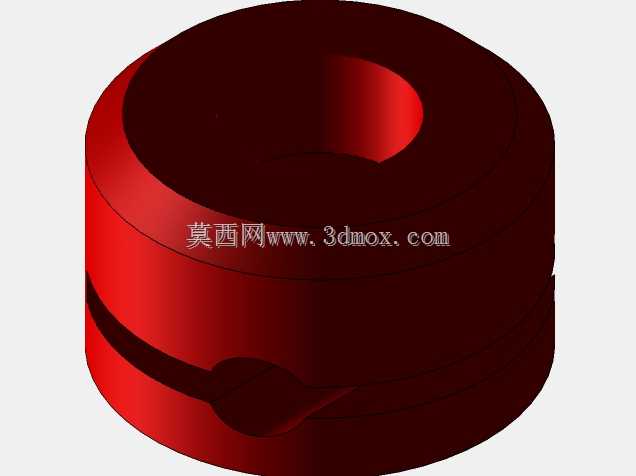

  上端的加力杆与旋转轴采用过盈配合,避免加力时出现打滑;中间的杠杆臂采用变截面设计,在铰接孔位置做了局部加厚,抵消压紧时的弯曲应力,臂身的非受力区域做了减薄处理,在保证整体刚性的前提下降低了部件自重,操作人员单手就能完成位置调整与压紧操作;下端的压头与底座采用可转动的铰接连接,能够自适应工件侧面的微小角度偏差,避免硬接触导致的工件表面压痕,同时压头的端面做了网纹滚花处理,增大与工件接触面的摩擦力,防止铣削过程中工件受切削力冲击出现位移。安装边界方面,这款挡块的底座采用标准T型槽适配尺寸,能够直接嵌入国内通用铣床工作台的14mm、18mm宽度T型槽内,不需要额外加工转接板;整个部件在完全收拢状态下的高度不超过120mm,

  杠杆臂的最大回转半径为85mm,安装时不会和铣刀杆、主轴套筒发生运动干涉,适配X5032、X6132等主流通用铣床的工作台行程空间,也可以安装在钻床、攻丝机的工作台上作为辅助定位压紧元件使用。在实际加工场景中,这类挡块通常成对布置在工件的进料侧与出料侧,配合机床的行程挡块使用,能够实现长条型工件的连续铣削加工,不需要每次装夹都重新拉表找正位置;铰接部位的销轴采用了淬火处理,表面硬度达到HRC45-50,能够承受长期反复转动带来的磨损,日常维护只需要定期在铰接点加注润滑油,就能保证3年以上的无故障使用周期。设计过程中特意规避了传统压板结构的缺陷:传统螺栓压板需要根据工件高度反复调整螺栓位置、更换不同厚度的垫铁,

  遇到高度差较大的工件时还需要多块压板叠装,刚性不足容易引发铣削振动,而这款杠杆式挡块的压紧高度可以通过杠杆臂的转动角度自适应调整,可适配的工件高度范围在10mm到80mm之间,覆盖了绝大多数常规铣削零件的装夹需求;压头的压紧力可以通过加力杆的转动幅度灵活控制,加工薄壁零件时可以适当减小压紧力,避免工件装夹变形,加工重型钢件时可以在加力杆上套入套管增大力矩,保证足够的压紧力抵抗大切深铣削的切削冲击。
