折弯成型铅笔架金属承托构件

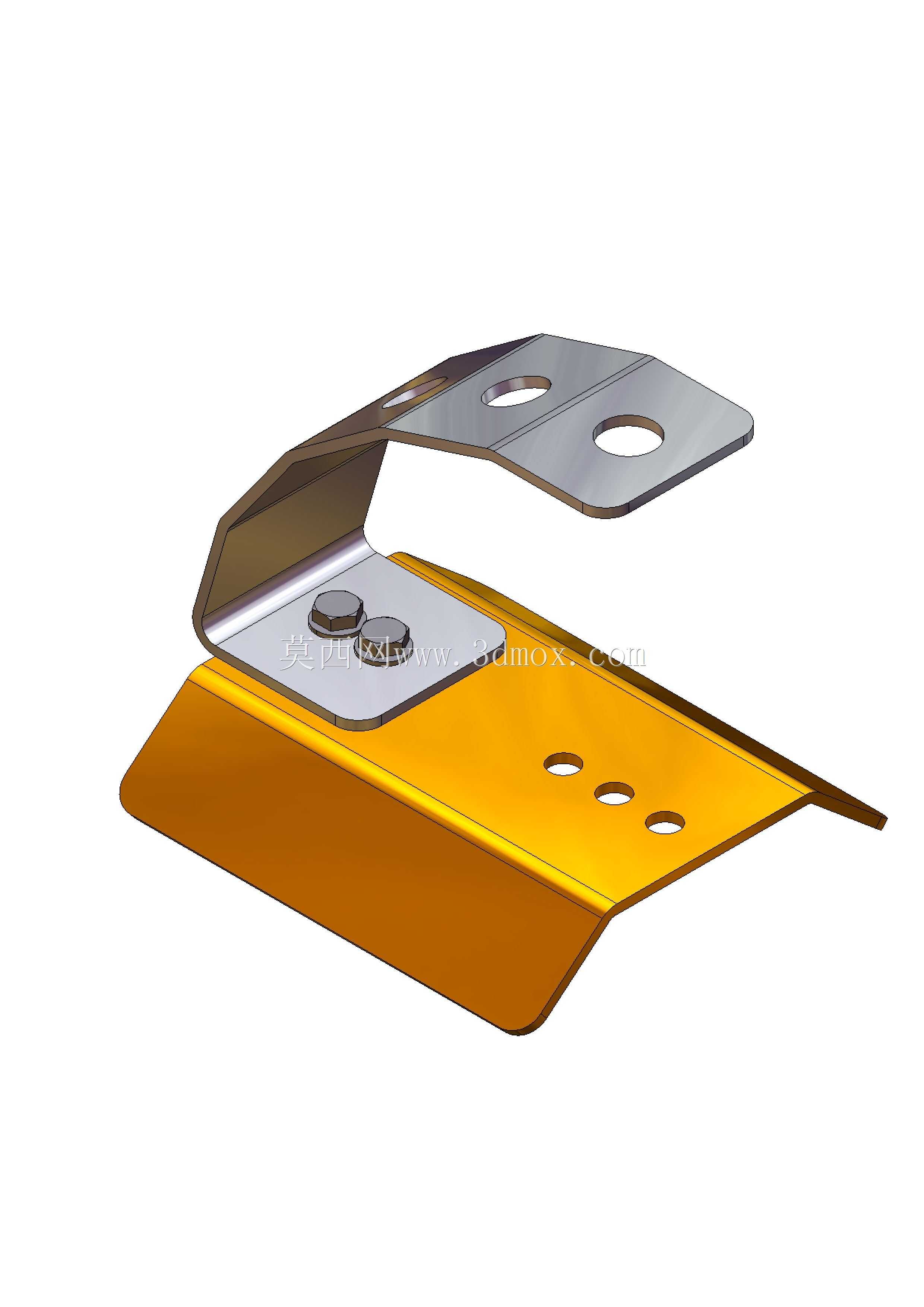

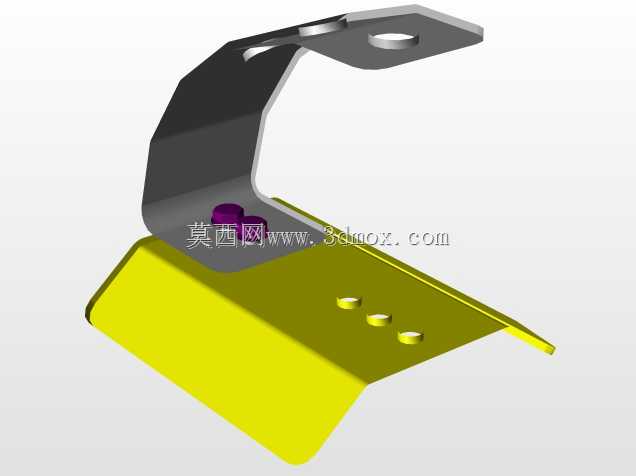

　　日常办公场景里的桌面文具收纳结构中，这类金属承托板是铅笔架实现稳定置物功能的核心受力构件，区别于塑料材质的一体式笔架，金属冲压折弯的结构能在更小的材料厚度下实现更高的承重冗余，哪怕放置满整排金属杆绘图铅笔、圆规替换铅芯盒这类偏重的文具，也不会出现长期使用后的蠕变下弯问题。从结构设计逻辑来看，这块板件采用单工序冲压配合两次折弯成型，上层带两个安装圆孔的折边是整个构件的固定端，安装时通过两个M3规格的盘头螺丝将整个笔架主体锁定在桌面支架或者壁挂基座上，孔位的同轴度公差控制在0.1mm以内，避免安装时出现螺丝别劲、折边受力不均的问题；下层带三个等距圆孔的承托面是主要的置物区域，三个圆孔并非用于安装，而是作为笔身的定位卡位，

　　常规直径7-8mm的六角杆、圆杆铅笔可以直接斜插在孔位中，避免笔身滚动滑落，承托面的折弯角度设置为127度，这个角度是经过实际使用验证的，插笔后笔身的倾斜角度刚好符合人手取笔的自然动作幅度，不会因为角度过陡导致笔倾倒，也不会因为角度过平取笔时刮蹭笔夹。中间层带两个铆接凸点的折边是结构加强层，两个凸点是冲压过程中直接在板面上压出的凸苞，用于和上层折边的对应孔位实现无铆钉铆接，不需要额外增加焊接或者螺丝紧固工序，既降低了装配成本，也避免了焊接飞溅、焊痕锈蚀影响外观的问题，两层板叠合后形成的空腔刚好可以容纳橡皮、卷笔刀这类小型文具，拓展了笔架的收纳空间。板件的边缘全部做了R0.5mm的圆角钝化处理，没有尖锐的冲裁毛边，

　　日常使用清理时不会划伤手指，也不会勾蹭擦拭的抹布纤维。从安装边界来看，整个构件展开后的平板毛坯尺寸控制在120mm85mm范围内，采用0.8mm厚度的冷轧钢板冲压即可，折弯后的整体外轮廓尺寸为90mm60mm*35mm，不会占用过多桌面空间，表面处理可以根据使用场景选择喷塑、镀锌或者彩色阳极氧化（如果采用铝合金板材替代的话），适配不同风格的办公桌面装修。这类板件的冲压模具结构非常简单，只有落料、冲孔、折弯、压凸苞四个工步，普通的16吨开式冲床就能实现批量生产，单件的冲压节拍可以控制在3秒以内，量产成本极低，同时因为没有复杂的曲面造型，建模过程中只需要准确计算每道折弯的折弯扣除值，就能保证成型后的尺寸完全符合装配要求，

　　不需要反复试模调整。在实际的文具产品迭代中，这类金属结构的笔架比纯塑料笔架的使用寿命长5倍以上，不会因为长期受紫外线照射出现材质脆化，也不会因为桌面偶尔的磕碰出现断裂损坏，在学生桌面、设计工作室绘图台、办公前台等高频使用场景下的适配性非常好。设计时需要注意折弯线的位置要避开冲孔的边缘，距离孔边至少保留2倍板厚的距离，避免折弯时孔位出现拉延变形，影响后续的安装或者插笔的顺畅度，承托面的三个卡位孔的中心距设置为20mm，刚好适配常规铅笔的摆放间距，不会出现笔身互相挤压的情况，固定端的两个安装孔采用长圆孔设计的话，还能补偿一定的安装位置误差，降低对支架安装孔位的精度要求。
