小型可调式磁性工件挡块结构设计

　　在机加工工位、小型装配线、工装夹具定位场景中，工件挡块是限制工件位移、保证加工或装配基准统一的核心基础零件，传统机械式挡块多采用螺栓锁紧在工作台T型槽内，调整位置时需要反复松紧螺栓、对齐刻度，小批量多品种换产时辅助时间占比偏高，而这款小型磁性工件挡块，正是针对这类频繁换产、需要快速调整定位位置的轻载工位设计的定位组件。

　　这款挡块的核心功能是依靠磁吸力吸附在铁磁性工作台面、工装基板表面，无需在台面上打孔或预留T型槽安装位，就能快速完成定位位置的布设，相比传统螺栓固定挡块，调整位置时只需要克服磁吸力挪动挡块即可，单次调整时间可缩短至数秒，非常适合小型零件铣削、钻孔、装配时的侧向定位，也可作为轻型物料架、线边工位的临时挡料件使用，适配10kg以内的工件侧向抵靠定位需求，过载时挡块会产生小幅滑移，不会对工件或刀具造成刚性碰撞损伤。

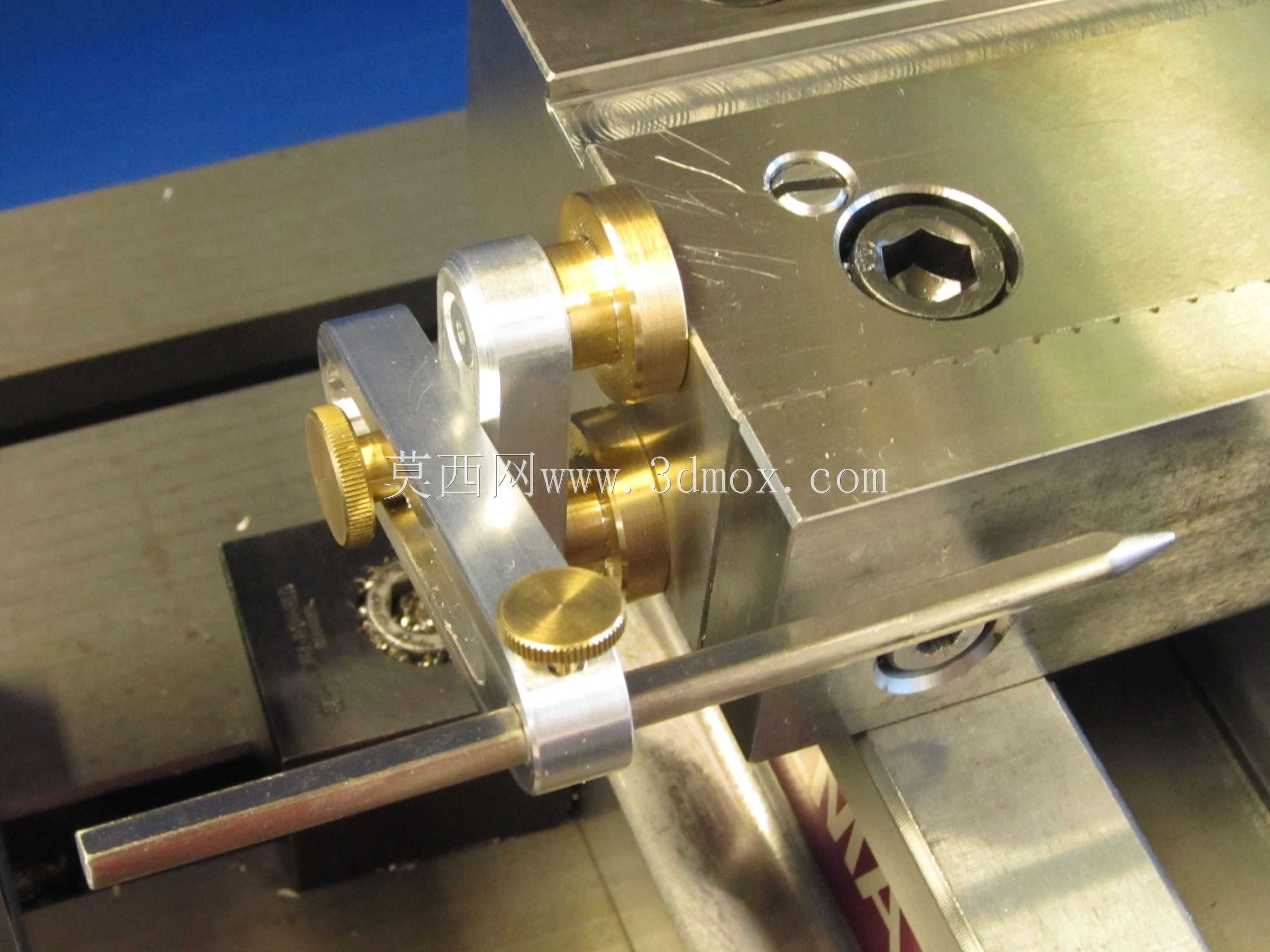

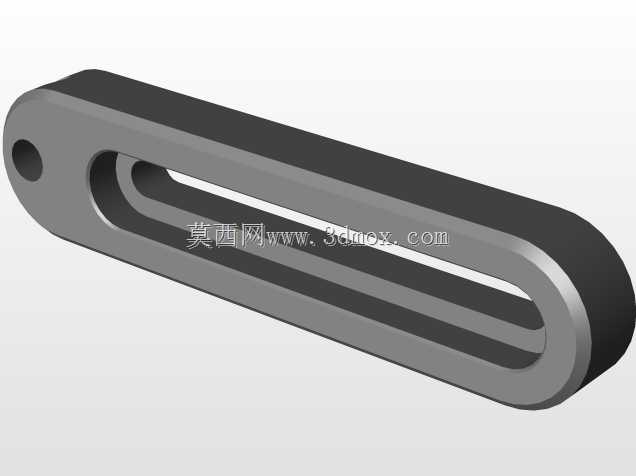

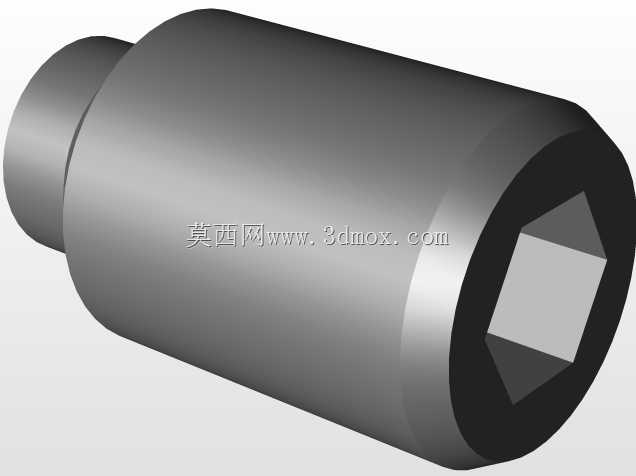

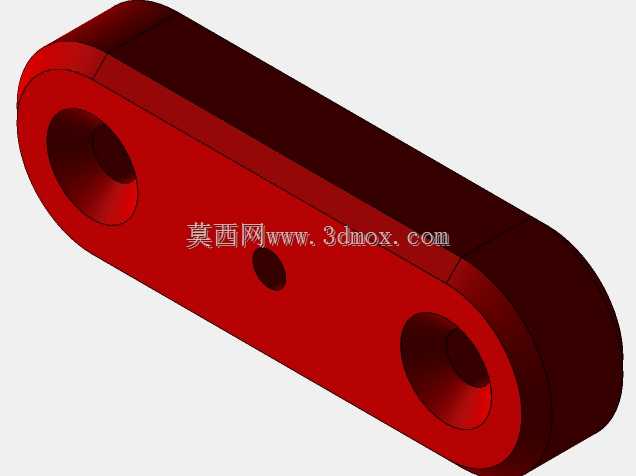

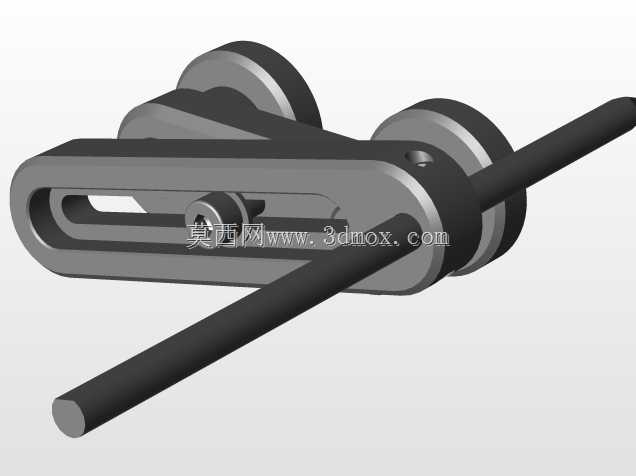

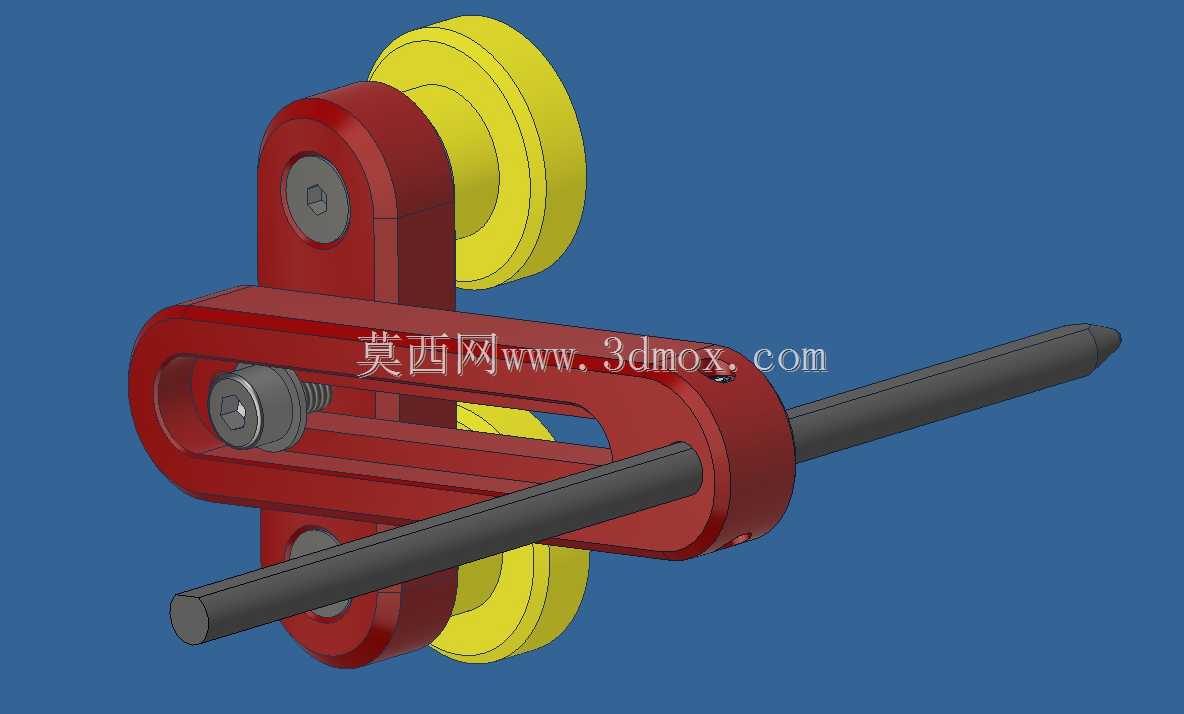

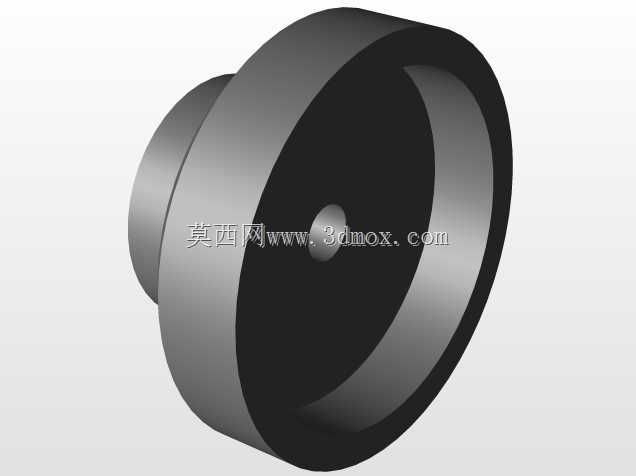

　　从结构设计逻辑来看，这款挡块采用分体铰接加滑移调节的组合结构，主体承载部分采用红色高强度工程材质或喷涂金属材质制作，兼顾结构强度与耐磨性能，两块钕磁铁N45 D20x4分别嵌装在上下两个黄色的导磁轮座内，导磁轮座通过铰接轴与主承载臂连接，可绕铰接轴小幅度摆动，保证两个磁座都能紧密贴合在不平整的工作台面，避免因台面平面度误差导致磁吸力不足的问题。主承载臂上开设长条形滑移槽，穿装黑色的硬质抵靠杆，抵靠杆可沿滑移槽调整伸出长度，通过槽侧的内六角锁紧螺栓固定位置，可根据工件的定位边界需求，在0-80mm范围内调整抵靠距离，适配不同外形尺寸的工件定位需求，抵靠杆端部做圆角处理，避免刮伤工件表面。

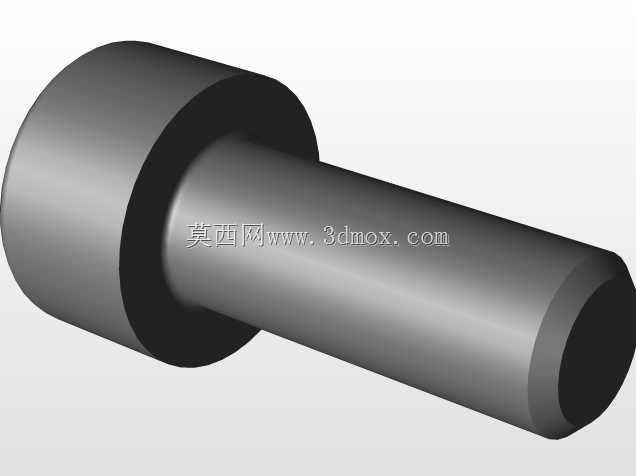

　　安装边界方面，这款挡块整体占用台面投影尺寸较小，磁座部分直径与选用的钕磁铁尺寸匹配，整体高度控制在60mm以内，不会干涉小型加工设备的主轴走刀路径，也不会遮挡装配工位的操作空间；磁座与台面接触时的有效吸附面积覆盖两个D20磁体的整个端面，单块N45钕磁铁的垂直吸附力可满足侧向抵靠时的反力需求，两个磁体对称布置的结构，可抵消抵靠杆受力时产生的倾覆力矩，避免挡块受侧向力时翻倒。抵靠杆采用冷拉圆钢制作，表面做发黑防锈处理，杆部直径适配滑移槽的配合公差，锁紧螺栓采用标准内六角圆柱头螺钉，日常维护时只需要定期清理磁座端面吸附的铁屑，就能保证磁吸力稳定，无需额外加注润滑油或更换易损件。

　　在实际应用中，这类磁性挡块还可多件组合使用，在台面上围出不同形状的定位区域，适配异形工件的快速定位，相比定制的专用夹具，投入成本更低、调整灵活性更高，尤其适合教学实训场景、小型加工坊、新产品试制线这类定位需求多变的场合，不需要对现有工作台做任何改造，直接放置就能使用，大幅降低了工装布设的成本与周期。设计时特意将铰接结构的阻尼调整到合适范围，既保证磁座可以自适应贴合台面，又不会在挪动挡块时出现磁座随意晃动的问题，滑移槽的长度经过反复验证，既保证了足够的调节行程，又不会过度削弱主承载臂的结构强度，锁紧螺栓的位置设置在臂体侧面，操作时不会被抵靠杆或工件遮挡，方便用内六角扳手快速松紧调整。
