梅赛德斯汽车三叉星徽标三维结构设计

　　作为车辆外观品牌识别的核心部件，汽车徽标的安装位置集中在车辆前脸格栅中央、尾门中央、轮毂中心、方向盘中央等多个点位，不同安装点位的徽标在安装结构、尺寸公差、表面处理要求上存在明确差异。本次设计的三叉星徽标，首先需要匹配不同安装位的边界约束：前脸安装位的徽标背部需要预留卡扣安装位，与格栅的安装孔位形成过盈配合，保证车辆在120km/h高速行驶时，气流冲击不会导致徽标松动脱落；尾门安装位的徽标背部需要预留背胶粘贴定位槽，同时预留3M胶的厚度容差，避免粘贴后徽标边缘翘起，影响外观一致性；轮毂中心的徽标尺寸更小，需要匹配轮毂盖的内圈卡槽，耐受轮胎高速转动带来的离心力，以及刹车系统传导的持续高温，避免高温下徽标变形脱落。

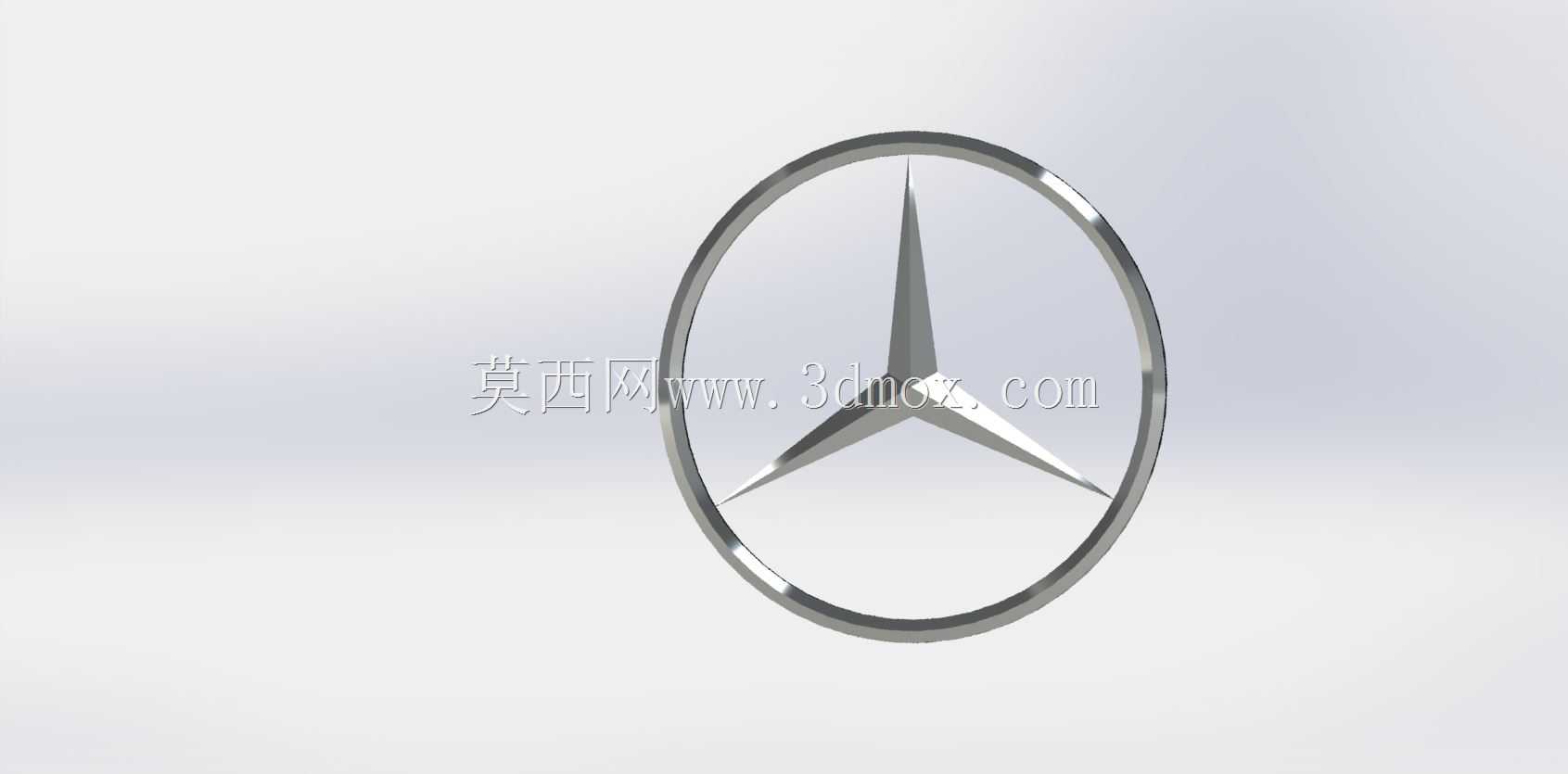

　　从结构设计思路来看，徽标整体采用环形外圈加三叉星辐条的经典构型，环形外圈的截面采用圆弧过渡设计，避免锐边产生的应力集中，同时降低行驶过程中气流经过徽标产生的风噪。三叉星的三个辐条采用中心对称布局，相邻辐条之间的夹角严格控制为120度，保证视觉上的均衡感，辐条从中心交汇点向外圈延伸的过程中，厚度采用渐变设计，中心交汇位置厚度最大，保证整体结构强度，向外圈延伸过程中厚度逐步收窄，同时辐条表面采用微凸的弧面设计，既提升金属质感的视觉表现，也能减少雨水、灰尘在徽标表面的附着，降低日常使用中的清洁难度。

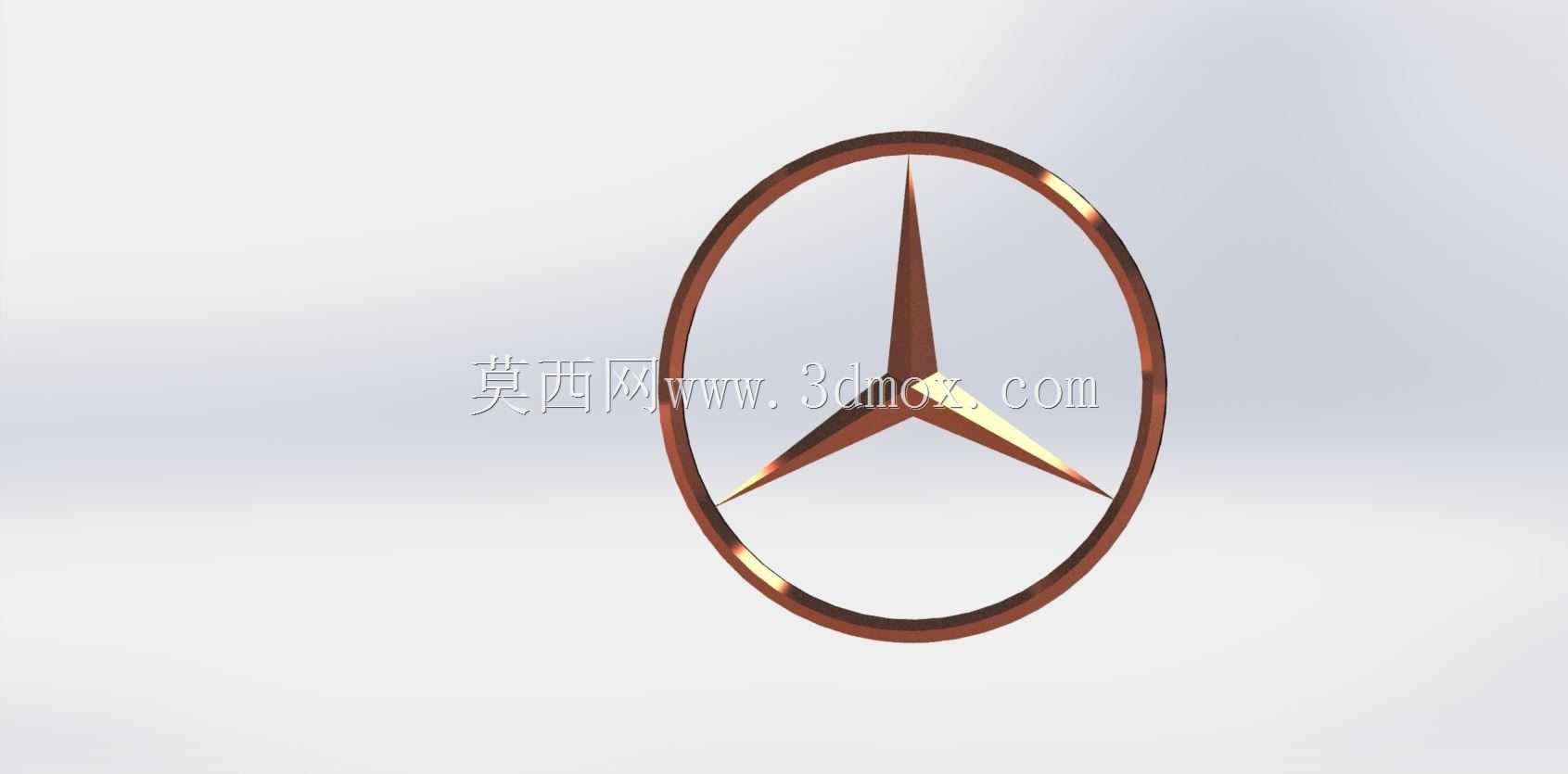

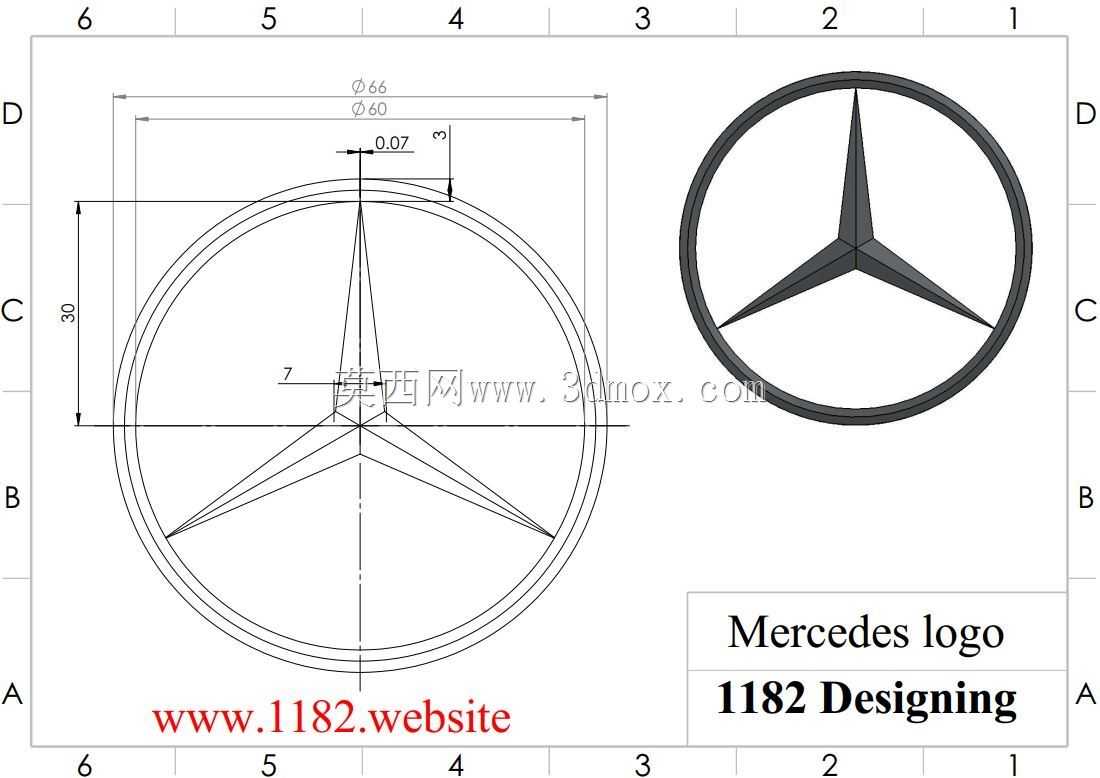

　　尺寸设计上，徽标的核心基准为外圈的外圆直径，不同安装位的直径参数对应不同车型的配置需求，常规前脸徽标的外圆直径适配主流家用车型的格栅安装空间，辐条与外圈的衔接位置采用R角过渡，避免注塑或者金属压铸过程中出现缩痕、缺料等工艺缺陷。徽标的正面表面处理需要匹配车身的外观质感，常规配置采用镀铬亮面处理，辐条的边缘需要做高光倒角，提升精致感；运动版配置可以采用哑光黑或者碳纤纹理表面处理，匹配运动化车型的外观风格。徽标的背部结构根据安装方式不同做差异化设计：卡扣式安装的背部设置三个均匀分布的弹性卡扣，卡扣的倒钩角度经过反复验证，既保证安装时的推入手感顺畅，也能保证安装后的拉拔力满足整车可靠性测试要求；粘贴式安装的背部设置整面的粘贴基准面，平面度控制在0.1mm以内，保证背胶能够完全贴合，避免出现粘贴缝隙导致的进水、进灰问题，长期使用后也不会出现脱落。

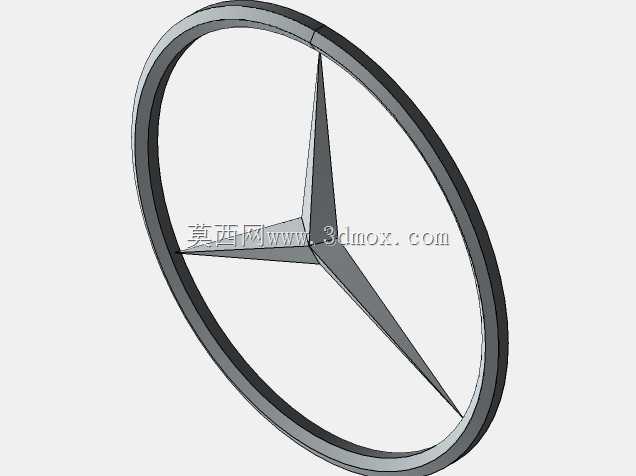

　　在建模过程中，首先需要绘制中心对称的草图基准，以徽标中心为原点绘制外圈的两个同心圆，分别对应外圈的外轮廓和内轮廓，再绘制三条互成120度的构造线作为三叉星辐条的对称中心线，在中心线上绘制辐条的截面轮廓，保证三个辐条的轮廓完全对称，避免出现视觉上的歪扭。完成草图后通过拉伸生成基础实体，再对所有的锐边进行倒圆角处理，外圈的外边缘倒大R角，辐条与外圈的衔接位置倒过渡R角，中心交汇位置做球面过渡，提升整体的圆润质感。针对背部的安装结构，单独绘制卡扣或者粘贴定位的特征，保证安装特征与徽标主体的衔接位置强度足够，不会出现断裂问题。建模过程中需要重点关注拔模角度的设置，所有面向模具脱模方向的面都设置合理的拔模斜度，保证后续注塑或者压铸生产时能够顺利脱模，不会出现粘模、顶白等工艺问题。

　　从实际使用场景来看，徽标作为暴露在车外的部件，需要耐受-40℃到80℃的环境温度变化，耐受紫外线长期照射不会出现褪色、开裂，耐受洗车时的高压水枪冲击不会脱落，耐受日常行驶中的小石子冲击不会出现破损。因此在结构设计时，徽标的最小壁厚需要满足材料的强度要求，采用ABS材质注塑时最小壁厚不小于1.2mm，采用锌合金压铸时最小壁厚不小于0.8mm，避免壁厚过薄导致的强度不足。同时徽标的表面镀层需要满足盐雾测试要求，保证长期使用后不会出现锈蚀、镀层脱落等问题，维持品牌标识的外观完整性。
