奥迪四环车标结构三维设计方案

　　在汽车外饰标识的设计落地环节，车标作为品牌视觉识别的核心构件，其三维结构设计需要兼顾视觉辨识度、安装适配性与长期使用的结构可靠性，本次针对奥迪四环标识的结构建模，完全围绕量产装车的实际需求展开，没有做脱离工程实际的艺术化夸张处理。从实际应用场景来看，这类车标主要适配乘用车前脸进气格栅、车尾行李箱盖、轮毂中心盖、方向盘内饰盖板等多个安装位置，不同位置的安装边界存在明显差异：前脸安装位需要考虑高速行驶时的风阻影响与飞石冲击防护，车尾安装位需要匹配曲面钣金的弧度公差，内饰安装位则要兼顾触感与哑光质感的视觉效果，因此建模过程中对四环环体的截面做了差异化的参数预留，可根据不同安装位的需求快速调整环体粗细、表面处理工艺对应的结构余量。

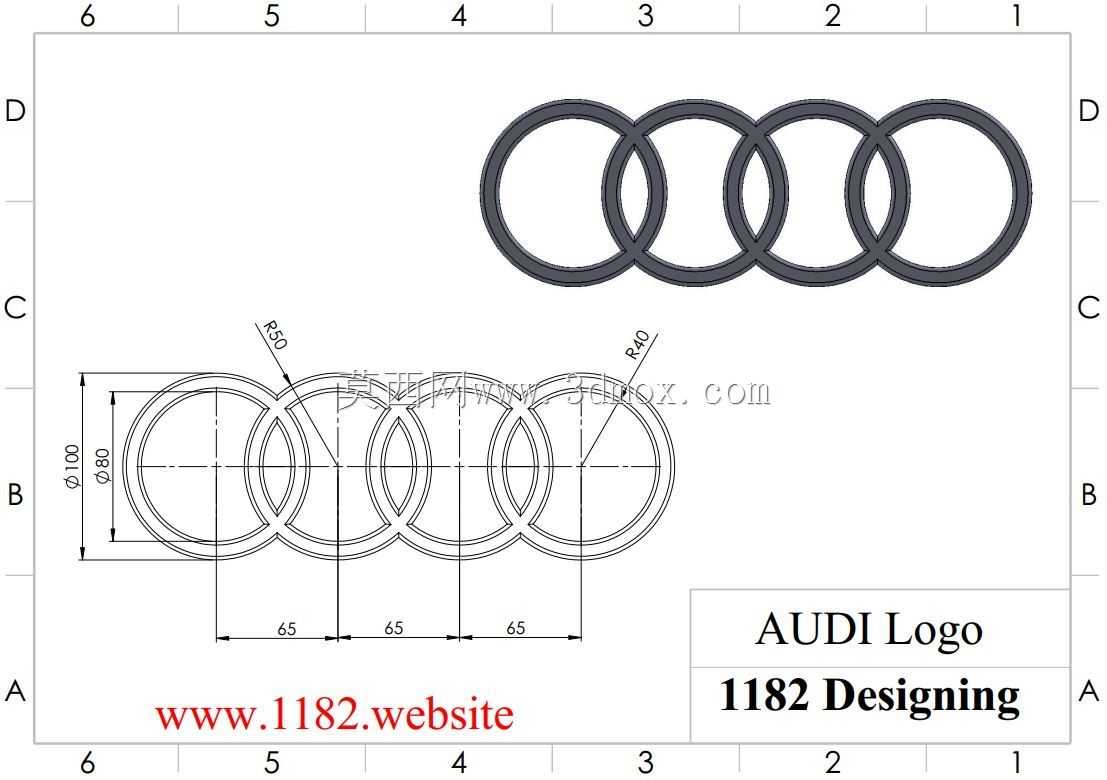

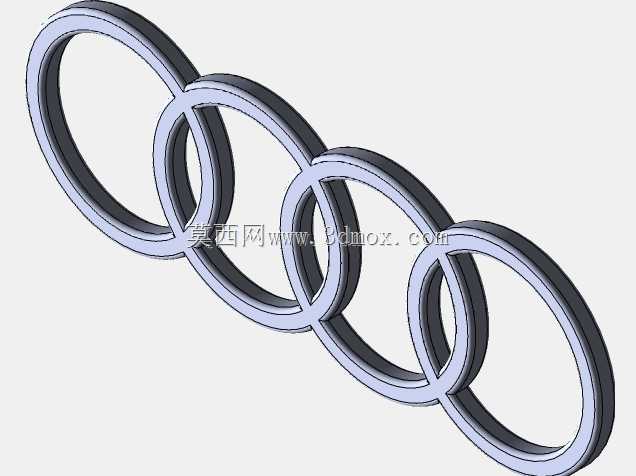

　　从设计思路上，没有采用简单的圆环阵列拼接方式，而是先基于平面工程图的尺寸基准，确定四个等直径圆环的相交位置关系：单个圆环的外轮廓半径、环体截面半径完全统一，相邻圆环的中心距严格按照平面标注的尺寸设定，保证相交区域的重叠宽度一致，从视觉上呈现均匀对称的四环相扣效果，避免出现环距不等、重叠量偏差导致的视觉歪斜。建模过程中优先处理了环体相交区域的曲面顺滑过渡，没有生硬的布尔运算拼接棱线，所有相交位置的曲面曲率连续，既满足后期注塑、电镀或者金属冲压工艺的脱模要求，也能保证表面处理后不会出现积漆、镀层不均的问题。外形尺寸方面，严格遵循平面标注的基准，三个相邻环的中心距保持等距，整体标识的横向总宽度、纵向总高度都按照标准车标的尺寸比例设定，

　　安装边界预留了0.3mm的安装定位凸台余量，可根据不同车型的安装孔位调整凸台的位置与高度，不需要重新修改主体环体的曲面结构。从功能特性上，该结构模型可直接导出用于不同工艺的生产环节：如果做ABS材质的电镀车标，可直接在环体背面增加卡扣结构与定位柱，匹配格栅或者钣金的安装孔；如果做金属材质的立标，可调整环体的壁厚参数，保证结构强度的同时控制整体重量，避免长期使用出现脱落风险；如果做内饰的软质包覆标识，可将环体的尖锐棱线做R角过渡，满足内饰件的触感安全要求。实际建模过程中，特意对四环相扣的重叠区域做了结构加强处理，避免后期模具加工时出现薄钢位，延长模具的使用寿命，同时环体的壁厚保持均匀，最小壁厚控制在1.2mm以上，最大壁厚不超过2.

　　5mm，防止注塑过程中出现缩痕、气泡等成型缺陷。针对不同安装场景的需求，模型的分层结构做了明确区分：表面外观层、结构加强层、安装固定层各自独立，可根据实际需求单独修改某一层的参数，比如需要做带发光效果的车标时，可直接在结构加强层预留LED灯带的安装槽与走线孔，不需要破坏外观面的曲面完整性；如果需要做带ACC雷达穿透功能的车标，可调整环体的材质参数预留，将外观层的壁厚调整到雷达波穿透的最优厚度区间，保证雷达信号不受遮挡。从结构校验的角度，建模完成后对整体结构做了安装模拟，确认四个环体的相对位置在任意安装角度下都不会出现视觉变形，环体的截面直径从正面观察保持一致，不会因为透视效果出现粗细不均的问题，同时安装面的弧度可根据不同车型的安装曲面做适配调整，通过曲面变形功能匹配安装位的曲面曲率，保证安装后车标与安装面完全贴合，没有缝隙或者翘边的问题。对于后期的表面处理，模型表面预留了0.1mm的镀层或者喷漆余量，表面粗糙度的参数可直接映射到模型表面，不需要后期重新做面的偏移处理，大幅缩短从设计到量产的周期。
