卧式承压储罐结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484215
  • 卧式承压储罐结构设计方案
  • 卧式承压储罐结构设计方案

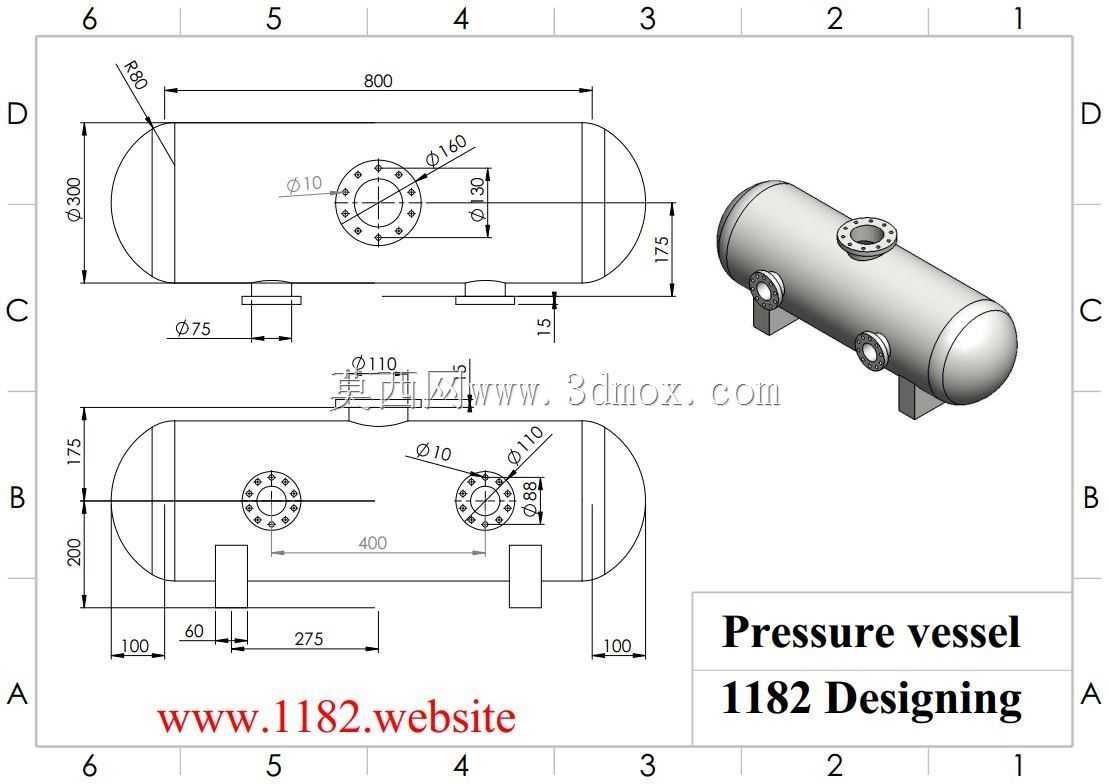

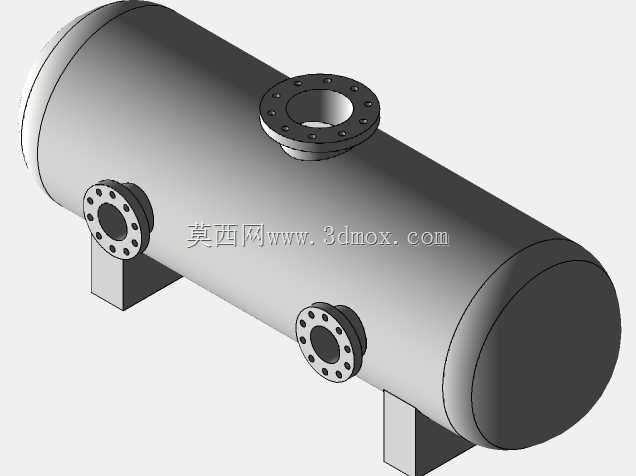

  在化工、能源、轻工等流程工业的物料存储与工艺缓冲环节,卧式承压容器是应用频次极高的静设备品类,本次呈现的结构方案围绕常规中低压工况的存储需求展开,整体采用卧式圆筒加双椭圆形封头的经典结构形式,这类结构的应力分布均匀性远优于平盖结构,在同等承压等级下能有效降低壳体壁厚,控制设备整体自重。从结构细节来看,筒体总长度控制在800mm,筒身内径为300mm,封头采用R80的标准椭圆封头曲率,封头直边段与筒体采用环向对接焊接连接,所有焊接接头的坡口形式在建模阶段已做预留,适配后续焊接工艺的加工要求。筒身顶部设置一处公称直径160mm的主法兰接口,法兰端面均布10处直径10mm的螺栓孔,用于连接工艺进料管线或者人孔组件,法兰密封面采用突面形式,

  适配常规中低压工况的垫片密封需求;筒身侧下方对称布置两处直径75mm的支管接口,其中一处可作为出料口,另一处可根据工艺需求配置液位计、排污阀或者测温测压仪表接口,接口位置距离筒体端部的尺寸经过核算,避开了封头与筒体连接的应力集中区域,避免开孔补强区域与焊接热影响区重叠。设备支撑采用双鞍座结构,鞍座的支撑面距离筒体底部的高度为175mm,鞍座与筒体的包角采用常规120度设计,其中一处鞍座设置为固定端,另一处预留滑动间隙,用于补偿设备运行过程中因温度变化产生的轴向热胀冷缩位移,避免支座与基础连接处产生额外的附加应力。从建模逻辑来看,整个结构先以旋转特征生成筒体与封头的整体基体,再通过拉伸切除生成各个接口的开孔,

  法兰部分采用单独建模后与筒体做组合装配,鞍座部分采用焊接钢结构的简化建模方式,所有开孔位置均按照等面积补强法做了补强圈的预留设计,补强圈外径为30mm,覆盖开孔周围的应力衰减区域。安装边界方面,设备整体安装时需要保证两个鞍座的基础平面度误差控制在2mm以内,顶部主法兰的端面水平度偏差不超过1mm/100mm,避免后续管线连接时产生强制装配应力;设备底部距离地面的净空高度为15mm,足够满足底部排污管线的安装与保温层的敷设空间,侧方接口距离鞍座立板的水平距离为60mm,预留了法兰螺栓拆装的操作空间,不需要额外拆卸支座即可完成侧方阀门的检修更换。这类容器的常规适用工况为内部存储压缩气体、低压液体或者气液混合介质,设计压力通常在1.

  6MPa及以下,设计温度适配-20℃到200℃的常规工业场景,在建模过程中所有圆角过渡、壁厚均匀性都做了检查,避免出现局部壁厚突变导致的应力集中问题,筒身所有非焊接区域的壁厚保持一致,封头壁厚与筒体壁厚匹配,减少加工时的板材规格种类,降低生产下料的复杂度。
