盘式开槽铣刀结构设计三维数模

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484217
  • 盘式开槽铣刀结构设计三维数模
  • 盘式开槽铣刀结构设计三维数模

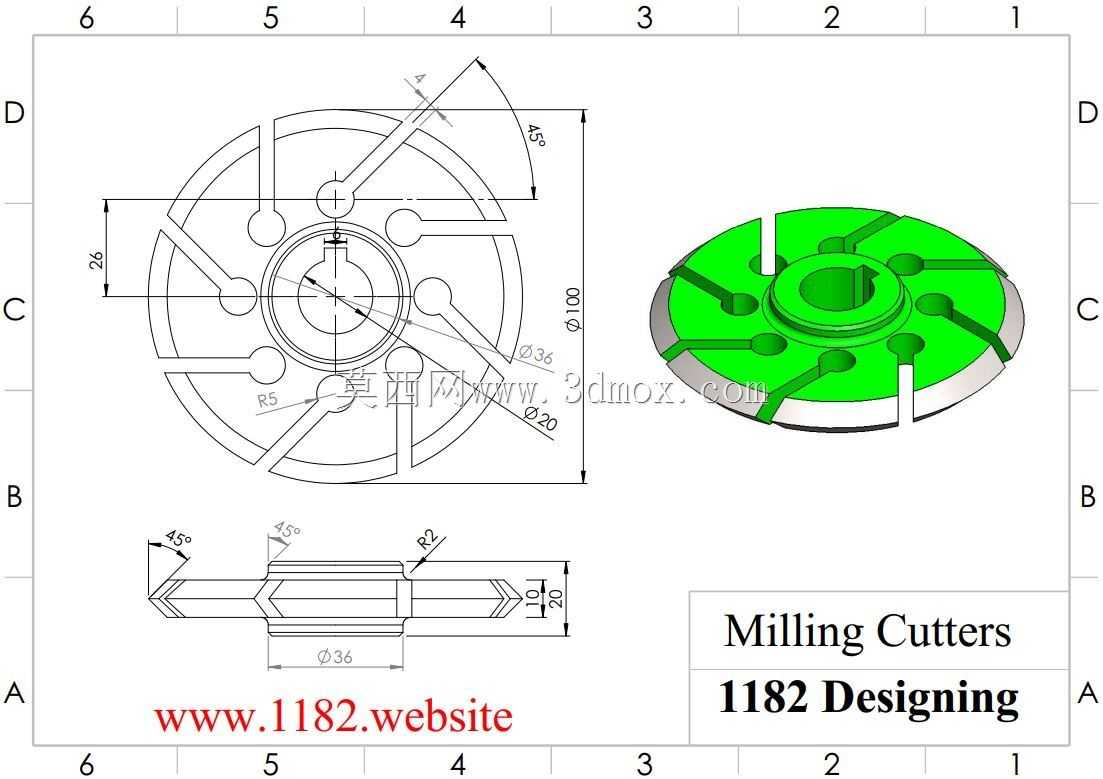

  这款盘式开槽铣刀主要面向有色金属及非金属薄板的开槽、切缝加工场景,常见于小型数控铣床、台式雕铣机的精加工工序,也可适配专用开槽设备完成薄壁零件的窄槽加工,在电子散热片开槽、塑料壳体分切、薄铝板定长切缝等工况下有较高的使用频次。从实际加工需求出发,该刀具采用圆盘式主体结构,中心设置带键槽的安装孔,可直接与机床主轴的芯轴配合,通过端面键传递切削扭矩,避免高速切削时刀具与主轴发生相对滑动,安装时需保证刀具端面与主轴法兰的贴合度,端面跳动需控制在0.02mm以内,防止切削过程中出现振纹影响槽宽精度。刀具主体外径为100mm,中心安装基准孔直径36mm,整体厚度20mm,切削刃处的开槽深度为26mm,刃口倾斜角度设置为45°,

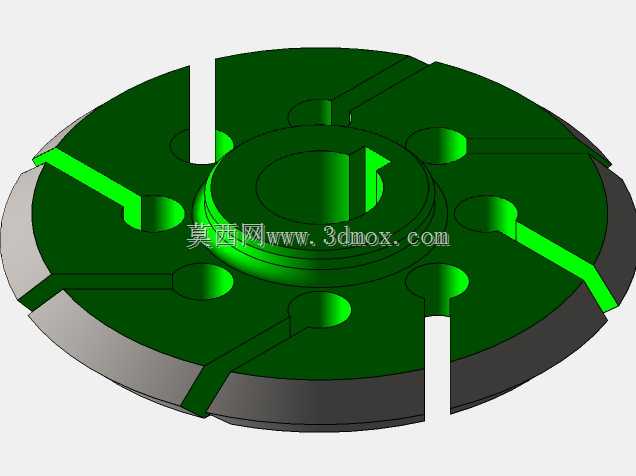

  该角度设计可在切削时减小径向切削力,降低薄板加工时的工件变形概率,同时刃口处设置2mm的后角,可减少刃口与已加工表面的摩擦,提升槽壁的表面光洁度。刀具的圆周方向均匀分布6组切削刃,每组刃之间通过圆弧过渡的辐条连接主体轮毂与外圈刃部,辐条处设置R5的圆弧减重槽,既可以降低刀具整体的转动惯量,减少主轴启动时的负载冲击,也能在切削时给切屑留出足够的排出空间,避免切屑卡滞在刃槽内刮伤已加工表面。轮毂部分高于刀盘主体平面,安装时该凸台可嵌入主轴端面的定位沉孔,进一步提升刀具的安装同轴度,凸台中心的通孔与键槽配合,可适配直径36mm的标准铣刀杆,无需定制专用夹具即可完成装夹,适配性较强。从结构设计逻辑来看,该刀具没有采用整体式高速钢的传统结构,

  而是通过辐条式的镂空设计平衡了刀具刚性与重量需求,在保证刃部切削刚性足够的前提下,尽可能降低了刀体自身重量,适合10000rpm以上的中高速切削工况,同时刃部的分屑设计可将宽切屑分割为窄条切屑,配合切削液使用时可快速带走切削热,避免刃口过热退火,延长刀具的单次修磨周期。实际使用中,该刀具单次进给的切深建议不超过3mm,进给速度根据加工材质调整,加工铝合金时进给速度可设置在800-1200mm/min,加工硬质塑料时可提升至1500mm/min,安装时需确认刀具的旋向与主轴转向匹配,避免反切造成刃口崩损。刀具的刃口采用对称式分布,动平衡性能较好,无需额外做动平衡校正即可满足常规加工的精度要求,若用于高精度的高光洁度槽加工,可在装夹后对刃部做一次径向跳动校正,将跳动值控制在0.01mm以内即可获得更优的加工质量。
