锅炉配套弹簧加载式安全阀结构设计

　　在工业锅炉、承压容器及蒸汽输送管网系统中，超压泄放装置是保障系统运行安全的核心部件，弹簧加载式安全阀作为这类装置的典型结构，广泛应用于中小型工业锅炉、蒸汽换热机组、承压储液罐等设备的压力边界防护场景。不同于重锤式安全阀依赖重力载荷实现密封压力控制，弹簧加载结构通过压缩弹簧提供稳定的密封预紧力，整体结构更紧凑，安装姿态不受垂直方向严格限制，适配更多现场安装空间受限的工况。

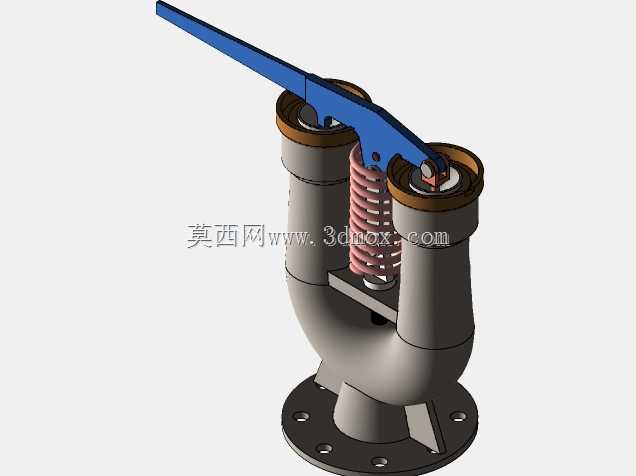

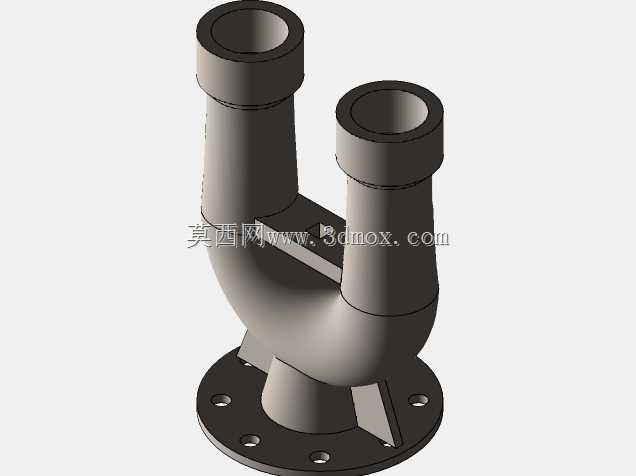

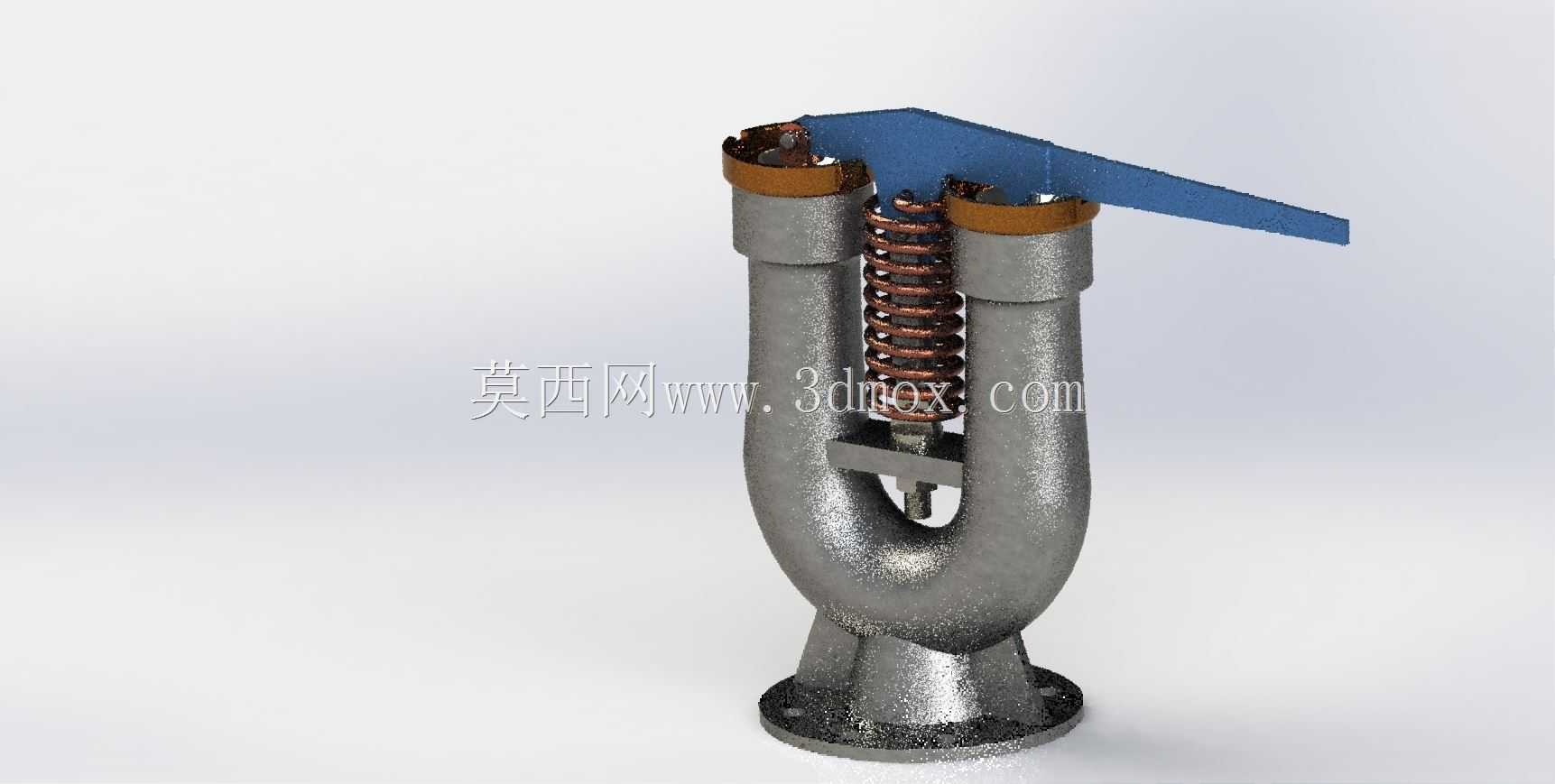

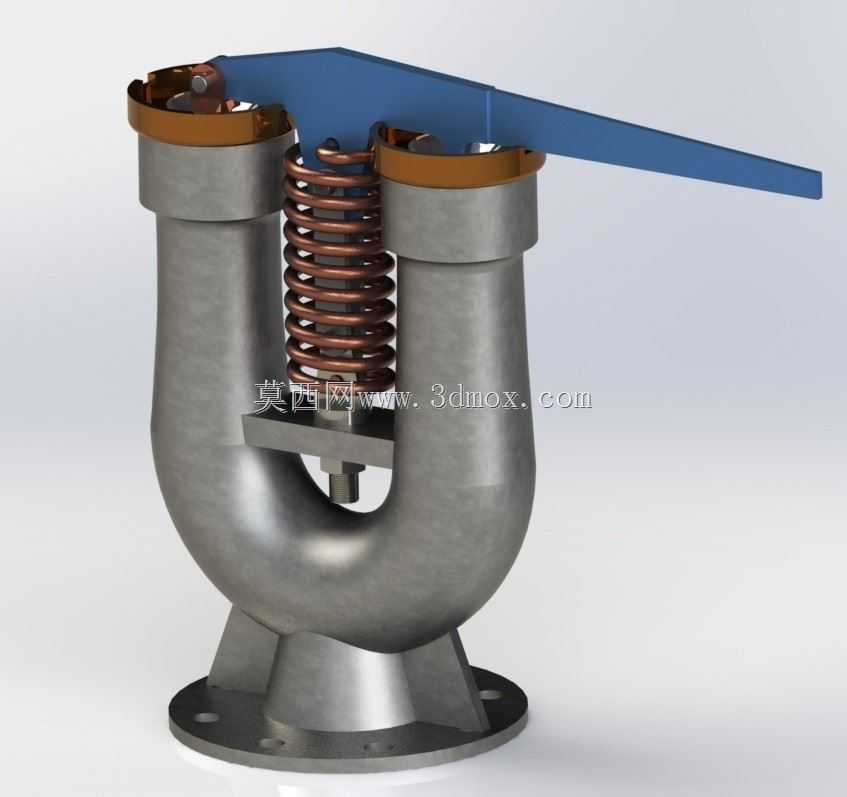

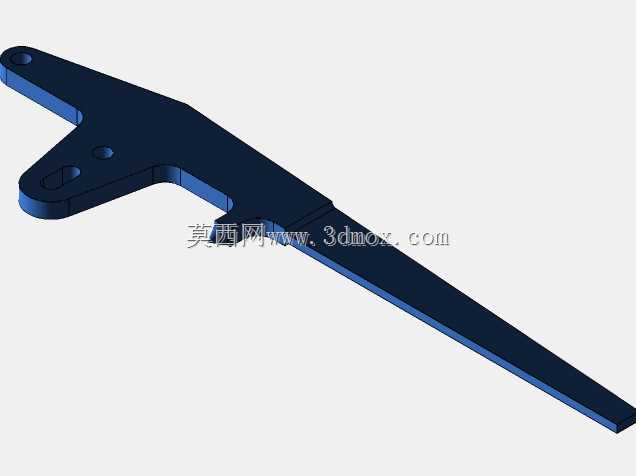

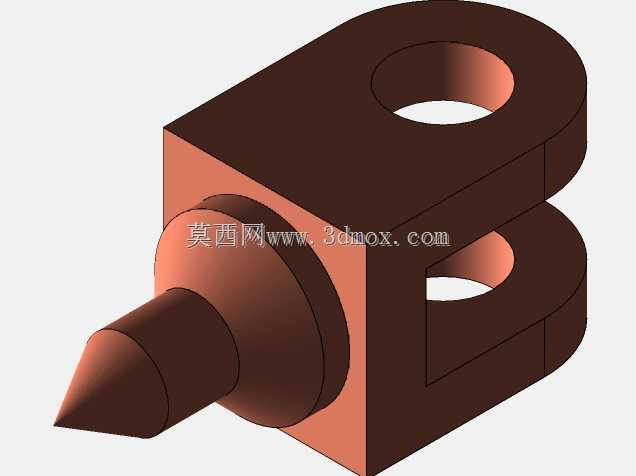

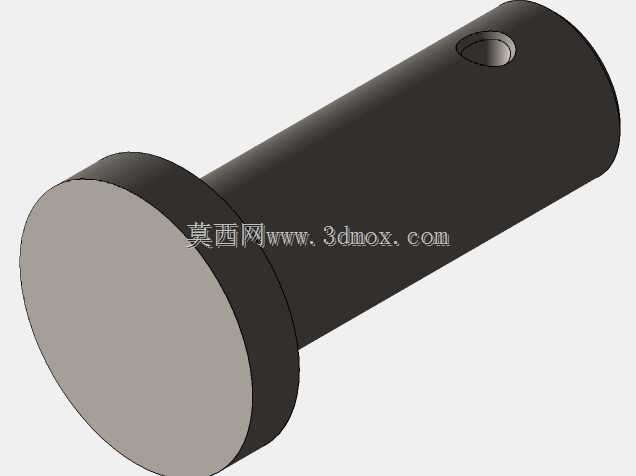

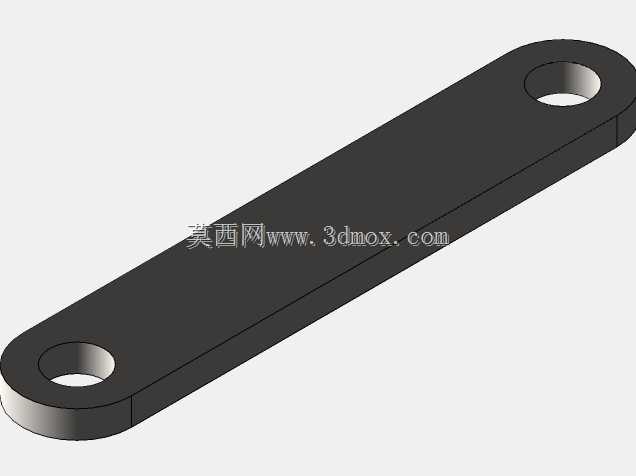

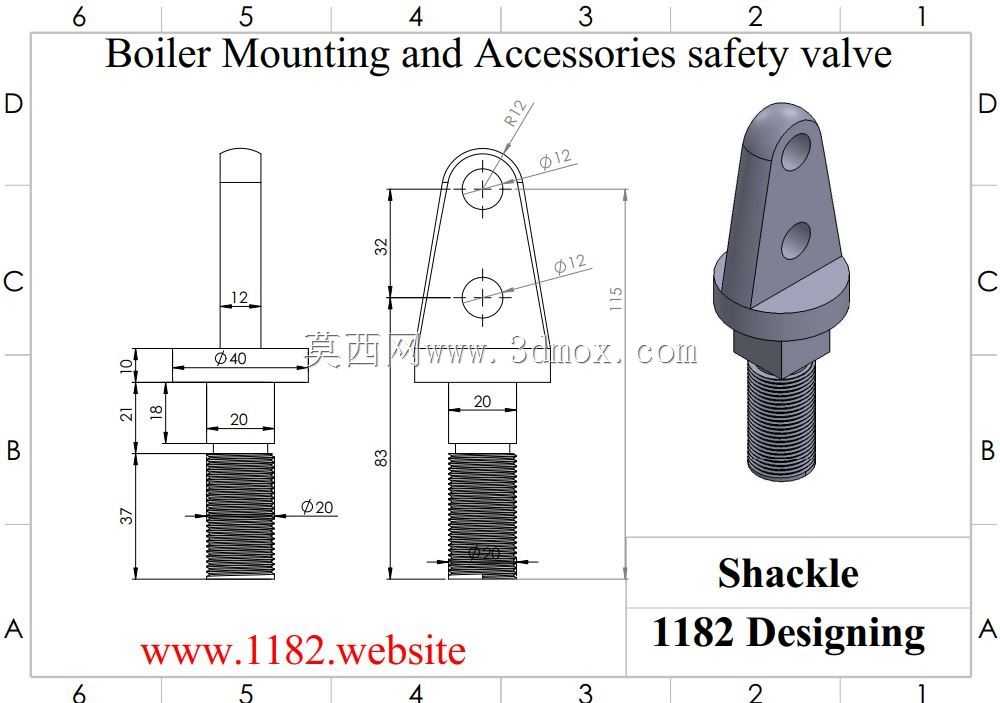

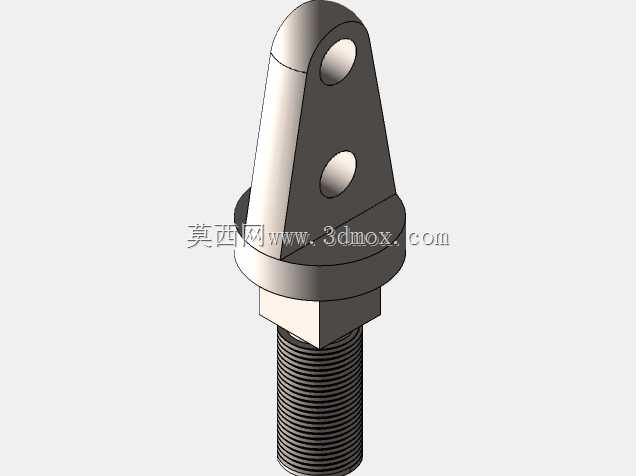

　　从结构功能来看，该安全阀采用U型对称流道设计，介质从底部法兰入口进入阀体腔室，当系统压力超过弹簧预紧设定值时，阀瓣受介质向上推力作用克服弹簧力开启，介质从两侧出口腔室快速泄放，待系统压力回落至设定回座压力值时，弹簧推动阀瓣回落密封，实现压力的自动闭环控制。顶部设置的手动扳杆结构，可在设备检修、定期校验时手动触发阀瓣开启，用于验证阀瓣动作灵活性，也可在应急工况下手动强制泄放，避免超压风险累积。

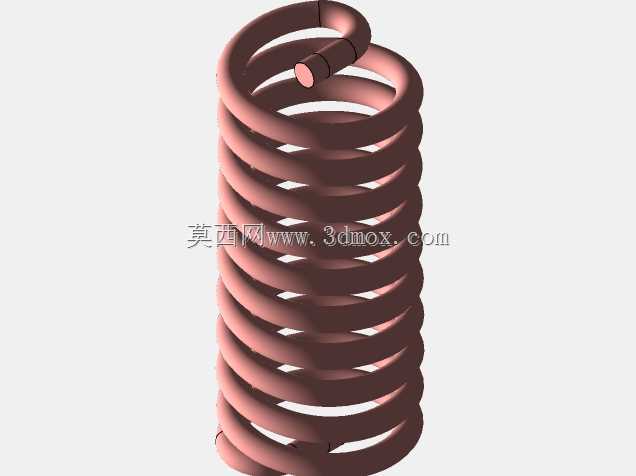

　　设计过程中，首先需要根据额定泄放量、整定压力值计算弹簧的刚度参数与预压缩量，弹簧采用圆柱螺旋压缩结构，材质选用耐高温弹簧钢，适配锅炉系统高温蒸汽介质的工作环境，避免长期高温工况下弹簧力衰减导致整定压力漂移。阀体流道采用等径过渡设计，减少介质流动过程中的局部阻力损失，降低泄放时的流道噪声与振动。阀瓣密封面采用堆焊硬质合金工艺，提升密封面抗冲蚀、抗磨损性能，延长阀门的在线使用寿命，减少检修维护频次。

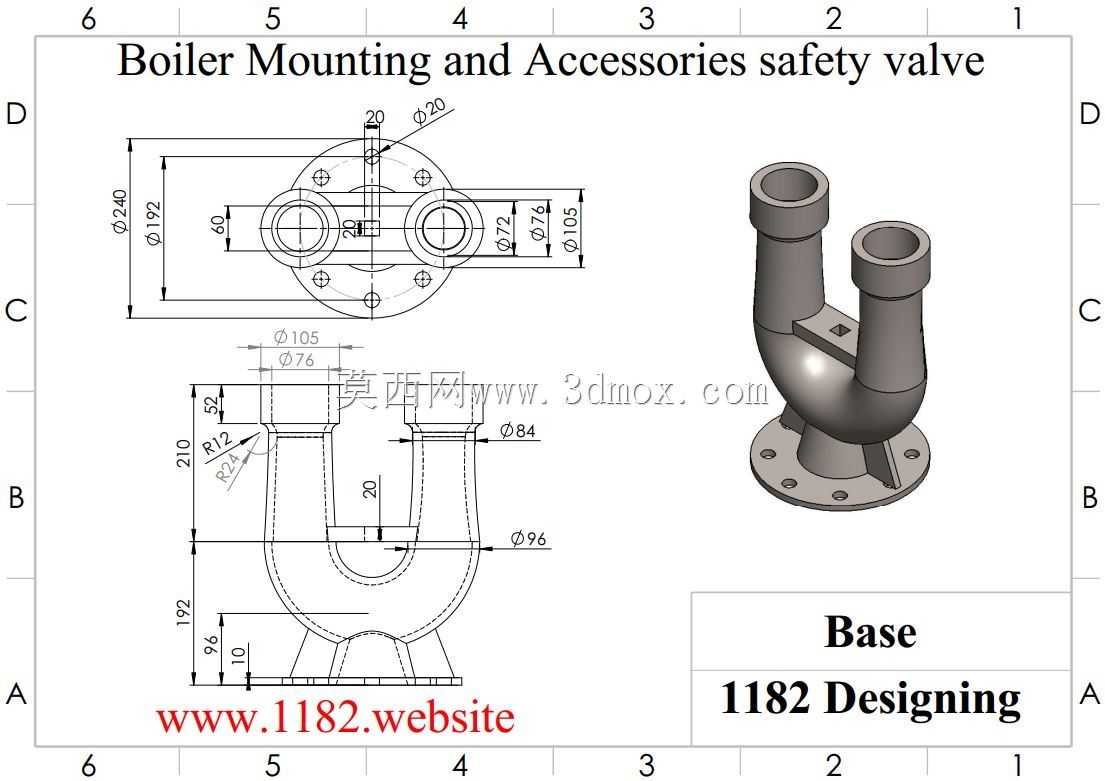

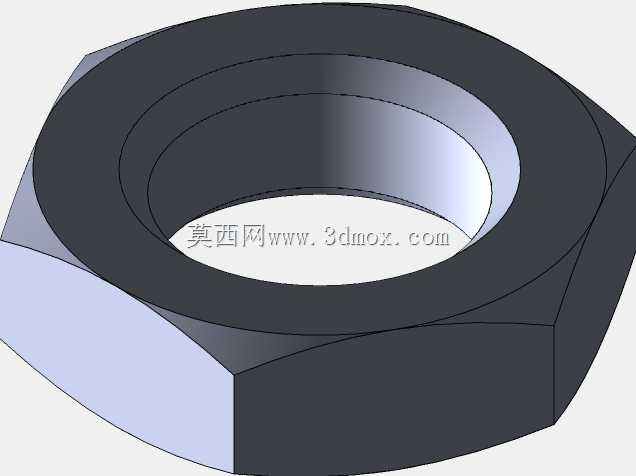

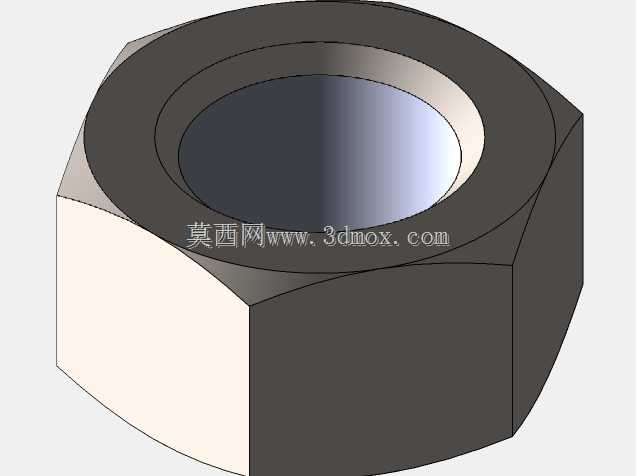

　　安装边界方面，底部采用圆形法兰连接结构，法兰螺栓孔分布尺寸匹配常规锅炉主蒸汽出口、锅筒安全阀接口的通用法兰标准，安装时需保证阀杆垂直于法兰安装面，避免偏载导致阀瓣卡涩。整体安装高度需预留顶部扳杆的操作空间，两侧出口需对接泄放管道，将泄放介质引导至安全排放区域，避免高温介质喷溅造成人员伤害或设备损坏。阀体两侧的对称腔体结构可平衡介质流动时的侧向推力，降低泄放过程中阀体受到的冲击载荷，减少连接法兰处的密封泄漏风险。

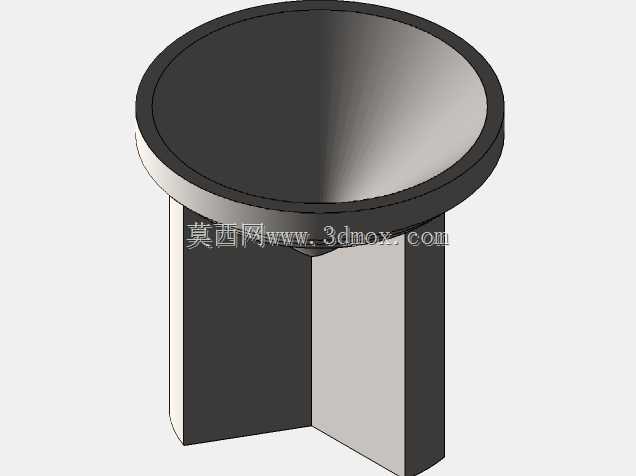

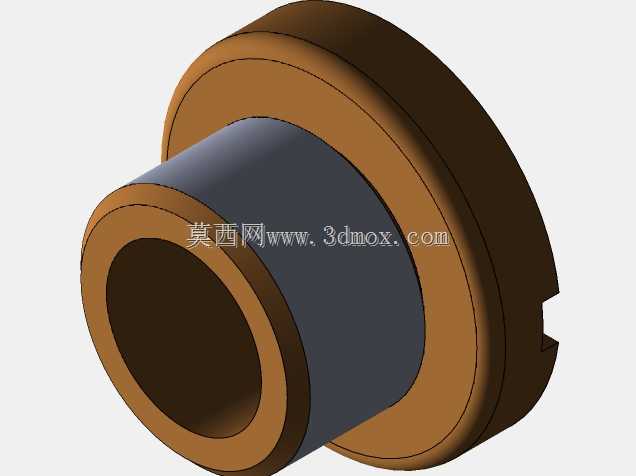

　　在结构细节处理上，弹簧腔室设置有导向结构，保证弹簧压缩过程中始终与阀杆保持同轴，避免弹簧偏斜导致阀瓣密封面受力不均。阀杆与阀盖之间采用耐高温填料密封，防止介质从阀杆配合间隙泄漏，同时预留合理的配合间隙，避免热胀冷缩导致阀杆卡滞。阀体材质选用铸钢成型，流道内壁做光滑处理，减少介质杂质在腔室内的沉积，避免长期运行后杂质卡滞阀瓣影响启闭动作。

　　实际选型应用时，需要根据系统的工作压力、介质温度、额定泄放量匹配对应弹簧刚度等级的产品，安装前需进行整定压力校验，确保开启压力符合系统设计压力要求，运行过程中需定期手动扳动扳杆检查动作灵活性，避免阀瓣与阀座长期处于压紧状态出现粘连。该类弹簧加载安全阀相比其他结构的泄放装置，具备结构简单、动作可靠、维护成本低的特点，是中小吨位工业锅炉压力安全防护的首选部件，其三维结构模型可直接用于锅炉整机装配干涉检查、安装布局模拟、检修流程仿真等工程场景，帮助设计人员提前验证安装空间匹配性，减少现场安装时的结构干涉问题。
