三通法兰式手动球阀工业结构设计

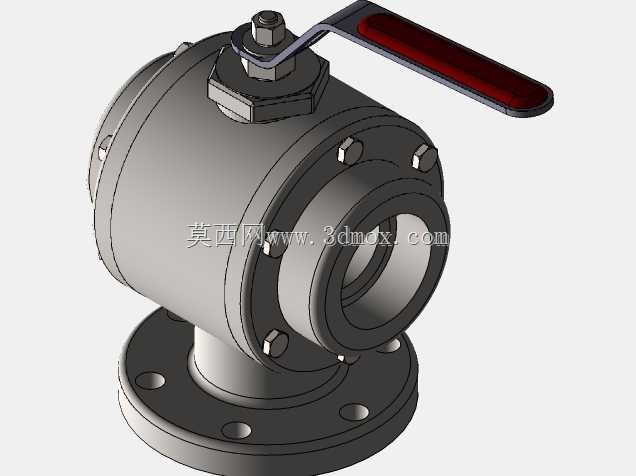

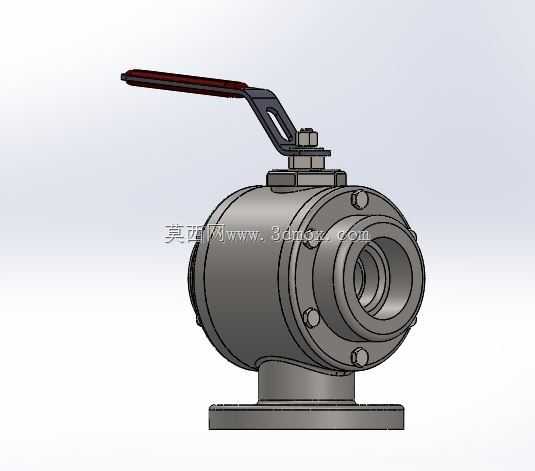

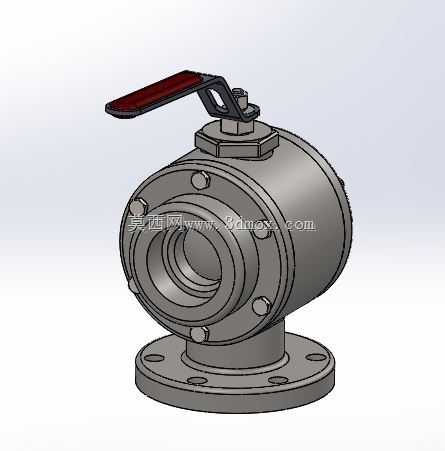

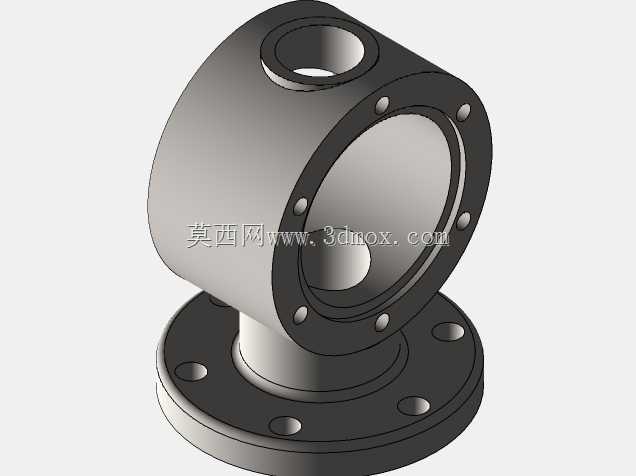

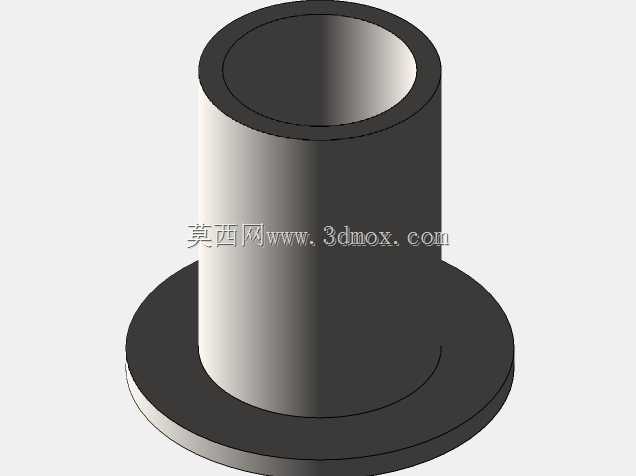

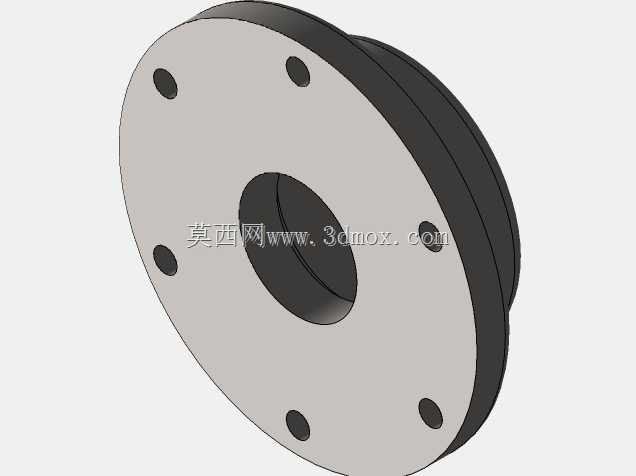

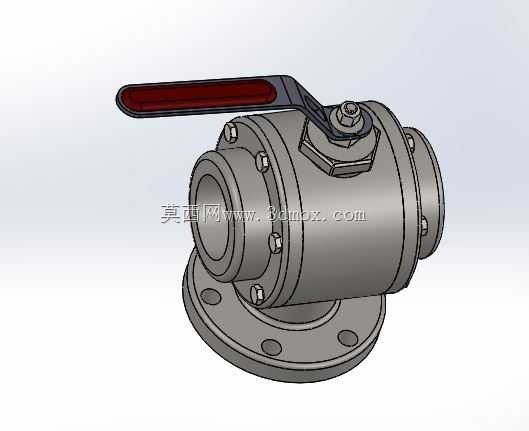

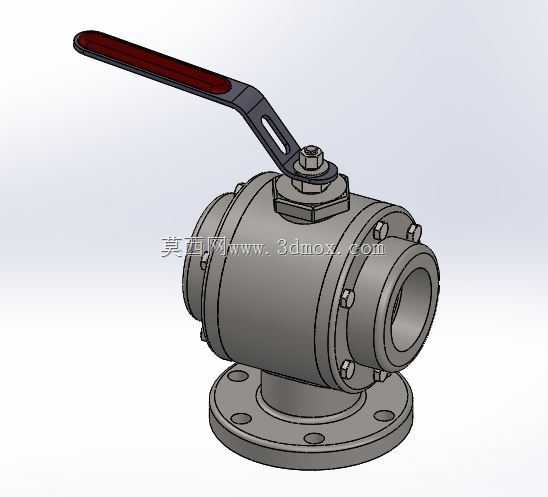

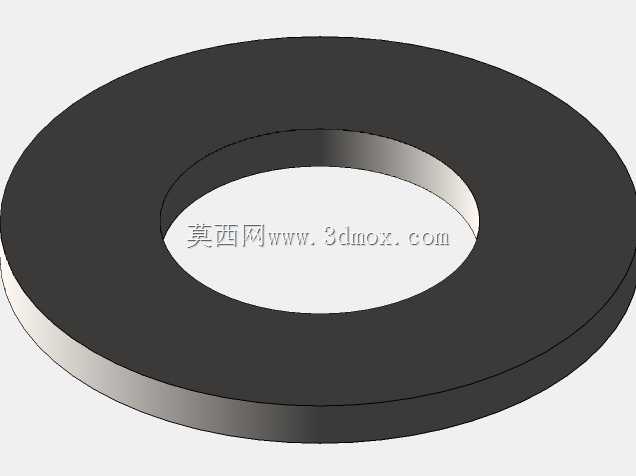

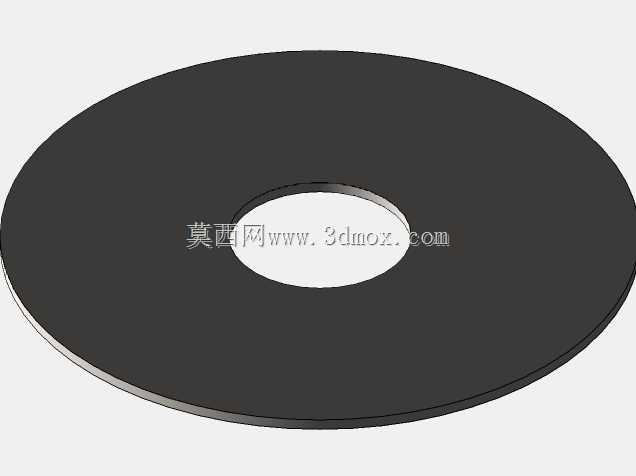

　　在化工流体输送、市政给排水、暖通空调循环系统以及中小型工业设备的管路布设场景中，三通类切换球阀的应用占比常年处于管路控制元件的前列，这类阀件核心承担介质流向切换、支路分流与合流的功能，相比普通两通球阀，能在单阀安装位完成原本需要两到三个普通阀组配合才能实现的流路控制，大幅缩减管路安装空间，减少法兰连接点的泄漏风险点。这款手动三通球阀采用底部法兰固定、侧部双法兰接管路的结构形式，底部安装法兰为圆形结构，沿圆周均匀布设四个螺栓过孔，安装时可直接固定在管路支架或者设备基座的对应法兰面上，安装孔位的节圆尺寸适配常规DN50通径管路的配套法兰标准，侧部两个连接法兰的密封面为突面形式，可搭配耐油橡胶垫片或者金属缠绕垫片实现管路静密封，

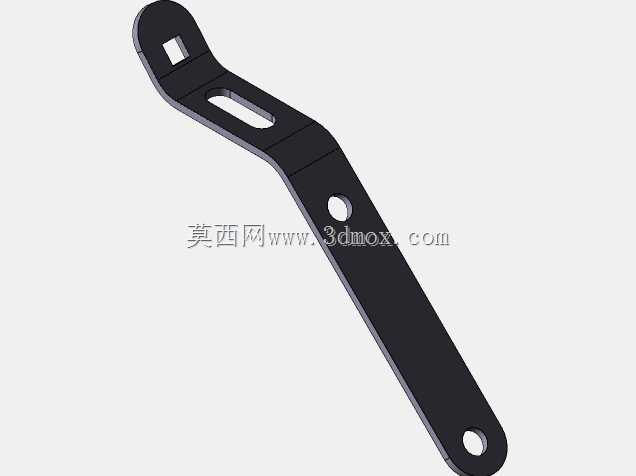

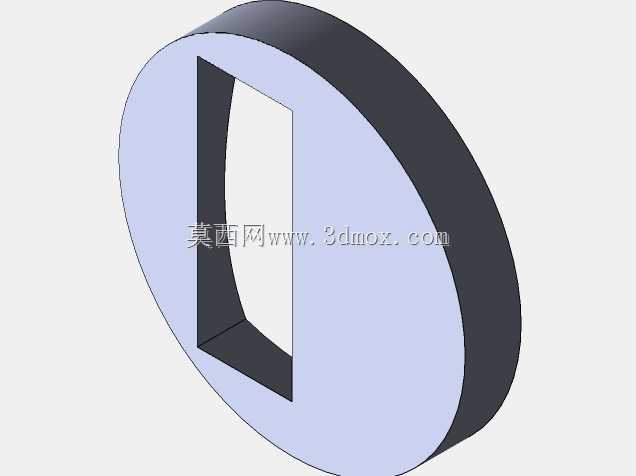

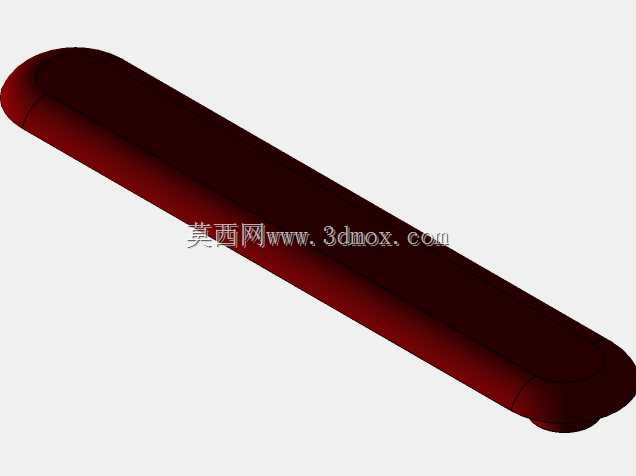

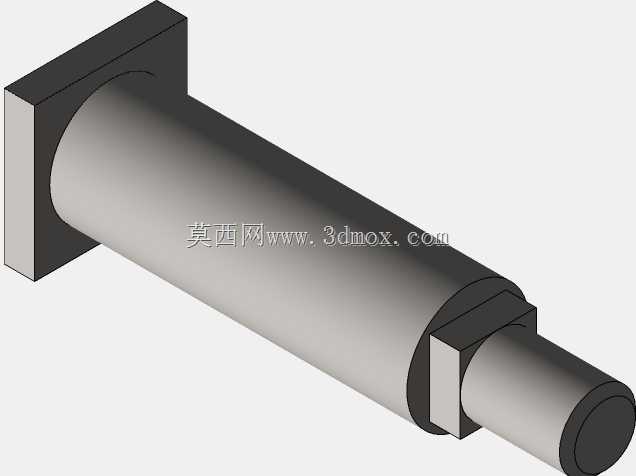

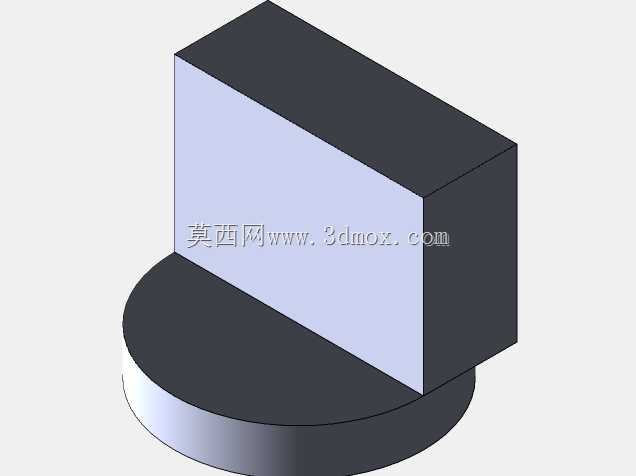

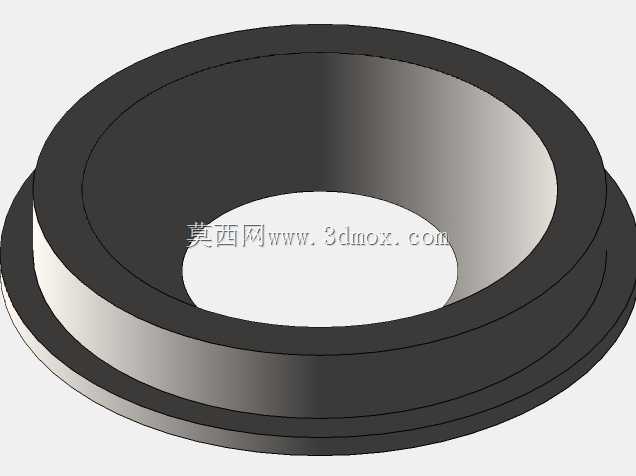

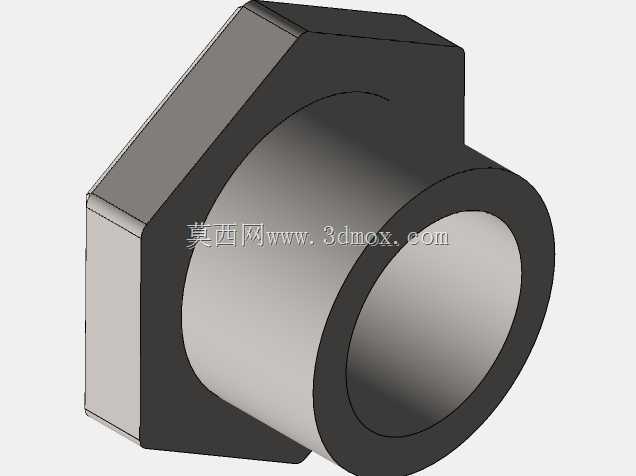

　　适配常规1.6MPa公称压力的管路工况。从结构设计逻辑来看，这款阀的核心密封组件采用浮动式球芯结构，球芯与上下阀座的密封面采用配对研磨工艺，在介质压力作用下球芯会向出口侧阀座产生微量位移，压紧密封面实现低压工况下的可靠密封，相比固定球结构，浮动球结构的零件加工难度更低，装配工序更简洁，适配中小通径、中低压工况的成本控制需求。阀杆与球芯的连接采用扁方传动结构，阀杆中部设置两道O型圈实现动密封，避免阀杆转动过程中出现介质外漏，阀杆上部的填料压盖采用六角螺母锁紧结构，长期使用出现密封磨损时，可通过均匀拧紧压盖螺母补偿密封压缩量，无需整体拆解阀件即可完成密封维护。操作端采用加长杠杆式手柄，手柄表面包覆防滑隔热层，操作时的力臂长度经过核算，

　　在公称压力工况下，单人徒手即可完成90度回转操作，实现流路的快速切换，手柄与阀杆的连接采用方榫配合加锁紧螺母固定，避免长期操作出现手柄松脱打滑的问题。从安装边界来看，这款阀的侧部两个法兰接口轴线处于同一水平线上，底部安装法兰的轴线与侧部接口轴线垂直，整体结构的重心落在底部安装法兰的中心范围内，立式安装时不会出现偏载力矩，可有效降低长期运行过程中连接螺栓的疲劳载荷。在实际选型应用中，这类三通球阀可适配水、油品、弱腐蚀性化工介质等多种流体，根据实际接触介质的不同，可更换球芯与阀座的材质，比如输送饮用水时采用食品级密封件，输送弱酸碱介质时采用衬氟密封副，无需改动整体外部结构即可适配不同工况需求。建模过程中对所有配合面的公差带做了对应设置，

　　法兰密封面的平面度、阀杆与阀盖的配合间隙、球芯的圆度公差都参考通用阀门的制造标准设定，可直接用于生产环节的工艺拆解，也可作为管路系统三维布设时的标准阀件模型调用，在管路装配模拟时可直接匹配对应通径的管道、法兰、螺栓等标准件模型，无需额外调整安装接口尺寸。
