三角加强型对称连接支架结构设计

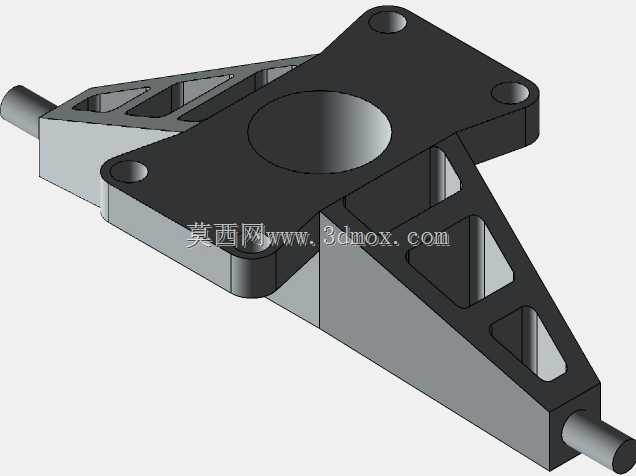

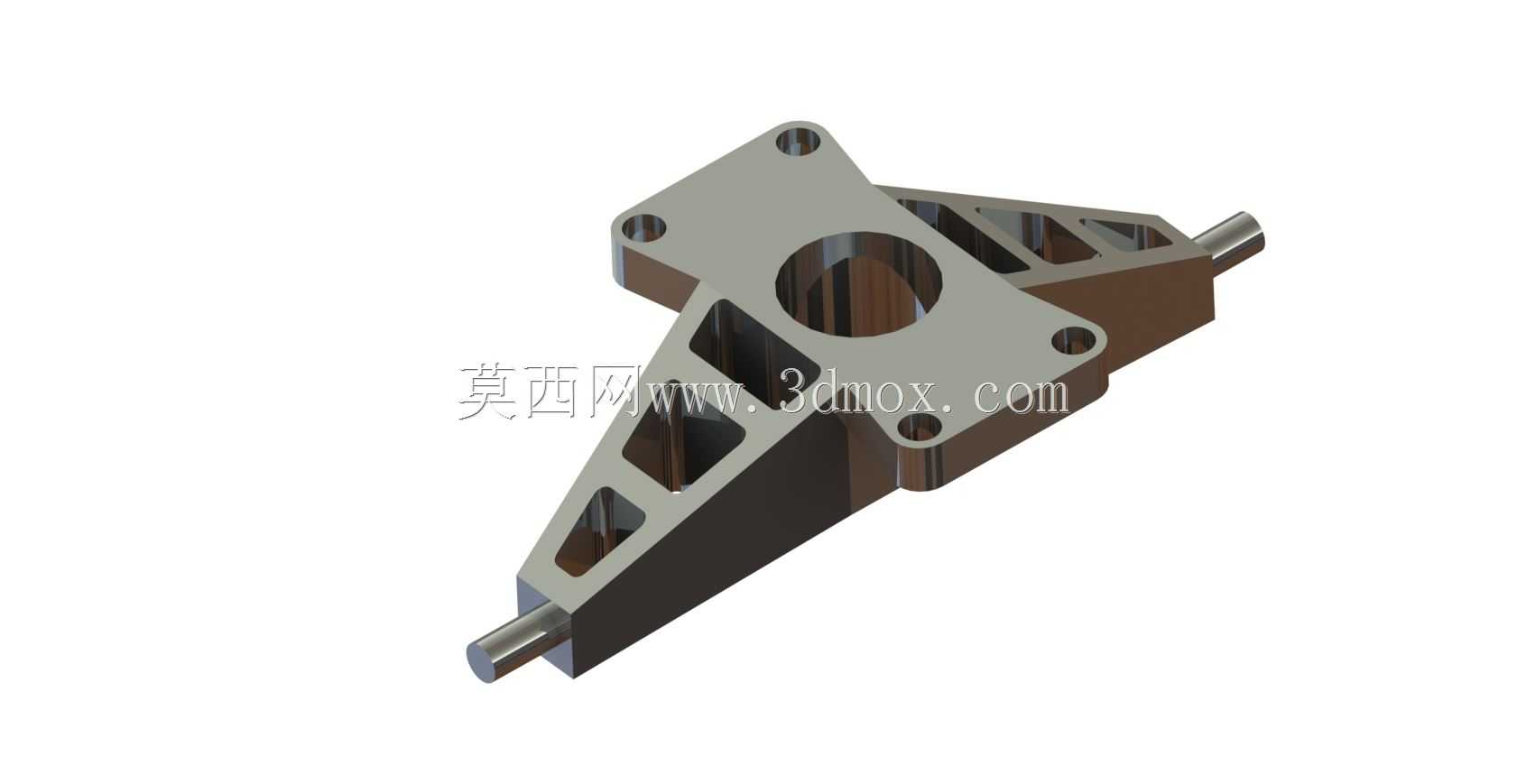

　　这类三角加强型对称连接支架，常见于中小型自动化输送线的侧边铰接点位、轻型工装夹具的角度调节基座，也会用在小型户外检测设备的俯仰机构连接位置，核心作用是实现两个正交方向部件的刚性连接，同时在有限安装空间内兼顾减重与抗形变能力。从结构设计逻辑来看，整体采用对称式布局，主体安装面预留中心大直径通孔，用于穿过铰接转轴或者定位芯轴，四个角点的小孔用于穿装紧固螺栓，保证和安装基面的贴合固定；两侧延伸出的支臂采用等距三角筋格构设计，每段筋板的厚度均匀，相邻筋格的间距保持一致，这种设计不是为了刻意做造型，而是在支臂承受垂直方向弯矩的时候，能通过三角结构的力传导特性，把局部载荷均匀分散到整个安装基面，避免支臂根部出现应力集中断裂的问题。

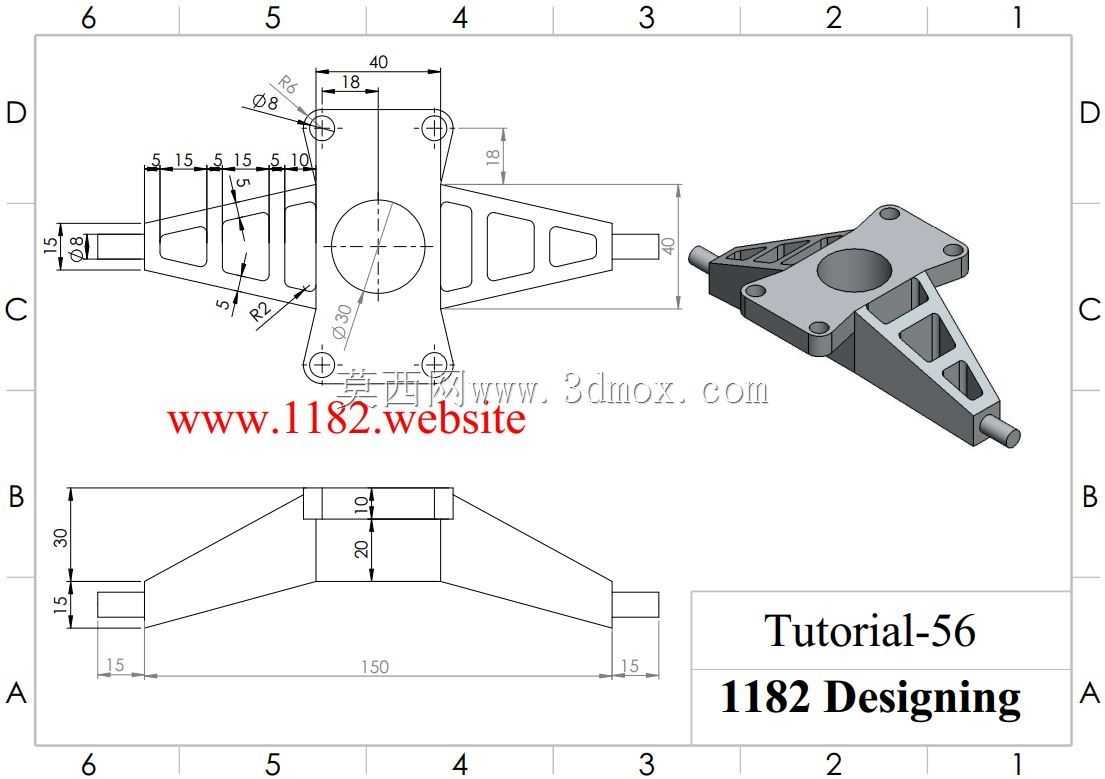

　　实际测绘的安装边界尺寸上，主体安装面的横向总宽度为40mm，中心定位孔直径为30mm，角部安装孔的中心距主体中心的横向距离为18mm，纵向距离为19mm，角部安装孔本身直径为8mm；两侧支臂完全对称，单支臂从安装基面到末端的总长度为40mm，支臂末端的连接轴直径为8mm，末端安装位的厚度为15mm；整体纵向总高度为30mm，支臂根部和主体连接位置做了R5的圆弧过渡，避免加工和受力时的应力开裂。支臂部分的筋板厚度统一为5mm，相邻筋板之间的镂空间距为15mm，这种等间距镂空的设计，一方面能把整体构件的重量降低40%左右，减少配套运动机构的负载惯量，另一方面也能避免封闭腔体在加工或者使用过程中积留切削液、灰尘，降低后期维护的清理难度。

　　在实际选型适配的时候，需要注意支臂末端的连接轴和配套铰接孔的配合公差，一般选H7/g6的间隙配合，保证转动顺畅的同时不会出现过大的旷量；主体安装面和基面贴合的时候，要保证四个安装孔的螺栓锁紧力矩均匀，避免因为单侧锁紧力过大导致主体安装面翘曲，影响中心孔的同轴度。这类支架在做三维建模的时候，要优先保证对称基准的统一，以中心孔的轴线作为整个零件的设计原点，两侧支臂的特征采用镜像命令生成，避免手动绘制出现尺寸偏差；筋板和主体、支臂外壁的连接位置都要做不小于2mm的铸造圆角或者加工倒角，既方便后续的去毛刺工序，也能减少热处理过程中的应力集中点。从实际使用场景的受力表现来看，这种三角筋结构的支架，相比同重量的实心板式支架，

　　抗弯曲变形能力能提升60%以上，在承受150N的垂直端载的时候，支臂末端的形变量可以控制在0.1mm以内，完全能满足轻型自动化设备、小型工装的连接支撑需求，不会因为长期受载出现永久性形变。安装的时候还要注意，支臂的延伸方向要和主要受力方向保持一致，不要让筋板承受侧向的扭矩，否则会大幅降低构件的实际承载能力，甚至出现筋板焊缝或者整体断裂的问题。
