机车驱动轮双曲柄联动传动结构

　　在轨道机车走行部的传动设计场景中，这类双曲柄联动结构承担着多驱动轮同步扭矩传递的核心作用，区别于独立轮对的驱动形式，该结构通过刚性连杆将同轴布置的两个车轮曲柄销刚性连接，保证两侧驱动轮在运行过程中保持完全同步的转动相位，避免轮对因转速差出现轮缘偏磨、蛇行运动加剧的问题，早期蒸汽机车的动轮组普遍采用该类结构实现整排动轮的动力同步输出，后续部分内燃、电力机车的成组驱动轮对也沿用了这一成熟的传动逻辑，将活塞或牵引电机输出的往复/旋转动力通过连杆均匀分配到每一组驱动轮上，最大化轮轨接触点的牵引力输出效率。

　　从结构功能特性来看，该联动机构的核心运动副包含车轮轮毂处的转动副、连杆与曲柄销连接的铰接副两类，设计过程中首先需要匹配车轮的滚动圆直径确定曲柄销的偏心距，偏心距的取值直接决定了连杆的往复行程，同时需要校核连杆在最大牵引力工况下的压杆稳定性，避免长连杆在传力过程中出现侧向弯曲失稳。两个车轮的安装同轴度是设计时需要严格控制的安装边界，轮轴的同轴度公差需要控制在0.1mm以内，否则会导致连杆运动过程中出现附加侧向载荷，加速铰接副衬套的磨损。曲柄销与车轮轮辐的连接采用过盈配合加骑缝销的固定形式，保证大扭矩传递过程中曲柄销不会出现相对转动，铰接位置预留有润滑脂注油通道，可在日常维护时定期补充润滑脂降低铰接副的摩擦系数。

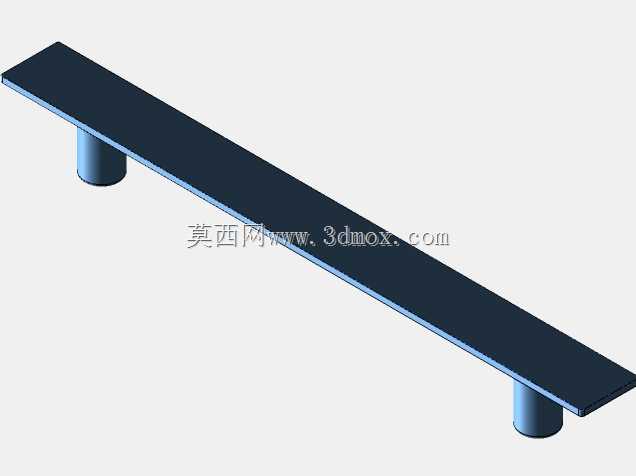

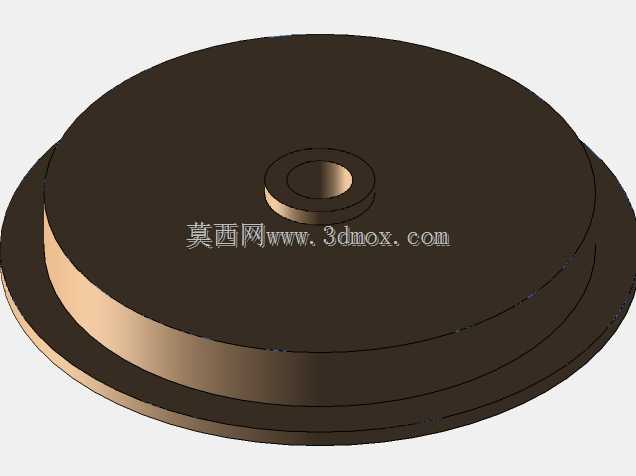

　　外形尺寸层面，单组车轮的轮辐直径根据机车轴重等级匹配，连杆的长度由两个车轮的横向安装中心距决定，连杆截面采用工字型设计，在保证纵向传力刚度的同时尽可能降低往复运动件的质量，减少运动过程中的惯性冲击。安装时需要先将两个车轮压装到轮轴的对应位置，保证两侧曲柄销的初始相位完全一致，再吊装连杆对准两侧曲柄销完成铰接装配，装配完成后需要手动盘动轮组检查整周转动过程中是否存在卡滞点，确认连杆运动无干涉后再锁定铰接副的端盖紧固件。

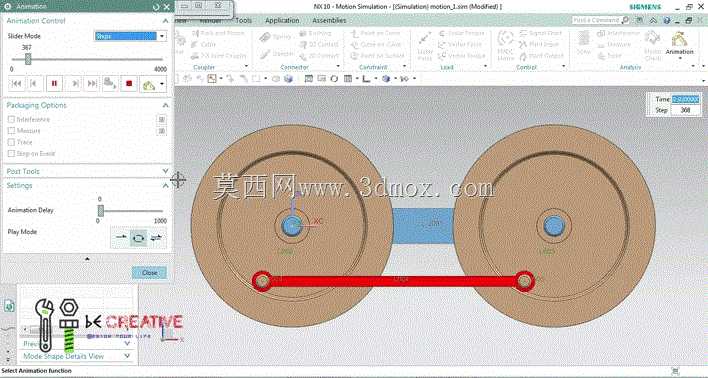

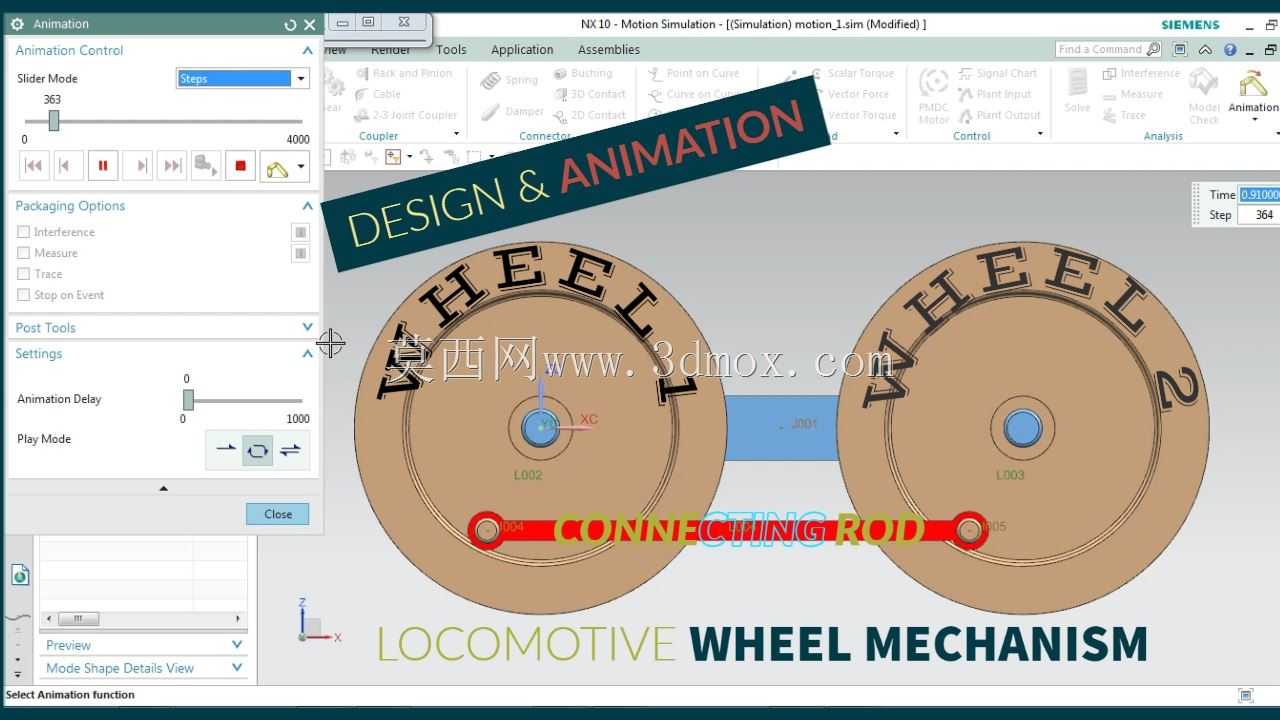

　　在实际线路运行场景中，该结构可适应轨道存在的小幅不平顺工况，铰接副的微小间隙可补偿轮对过曲线时的横向位移量，不会因为轨道的曲率变化导致结构出现卡滞。设计建模过程中需要对运动全行程做干涉检查，重点确认连杆在运动到上下止点位置时，与轮轴、轴箱、转向架构架侧梁的安全间隙不小于20mm，同时要预留出闸瓦安装的空间，避免制动系统安装后与运动的连杆出现碰撞。对于应用在重载机车上的同类型结构，还需要对连杆做有限元强度校核，模拟最大牵引力、紧急制动等极端工况下的应力分布，对应力集中的曲柄销连接位置做圆角过渡处理，降低疲劳裂纹产生的概率。
