奥尔德姆十字滑块联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，两轴间不可避免存在安装同轴度偏差、运行过程中的径向偏移与角度偏斜，这类偏差如果直接通过刚性连接传递，会在轴、轴承以及传动部件上产生额外的交变载荷，轻则加剧部件磨损、降低传动效率，重则引发轴系断裂、设备停机等故障。奥尔德姆联轴器也就是常说的十字滑块联轴器，正是针对这类应用需求设计的可补偿式刚性传动部件，它依靠中间盘与两侧半联轴器的嵌合滑动结构，在不引入弹性元件的前提下实现两轴间偏差的补偿，同时保证扭矩的稳定传递，广泛应用在中低速、重载的传动工况中，比如输送线驱动辊组、轻工机械传动箱、小型机床进给轴、农业装备传动系统等场景，尤其适合安装空间受限、两轴对中精度难以保证的传动点位。

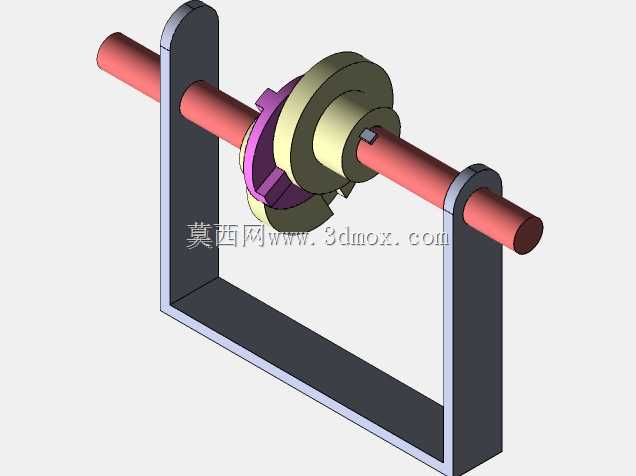

　　从结构功能来看，这套联轴器由三个核心盘类部件组成，两侧的半联轴器分别通过轴孔与键连接结构固定在主动轴和从动轴的轴端，中间的十字滑块盘两侧带有互相垂直的凸榫结构，分别嵌入两侧半联轴器端面对应的凹槽内。当主动轴带动输入端半联轴器旋转时，扭矩通过嵌合结构传递给中间滑块，再由滑块另一侧的垂直凸榫传递给输出端半联轴器，最终带动从动轴同步旋转。在动力传递过程中，中间滑块可以在两侧半联轴器的凹槽内做小范围的径向滑动，以此抵消两轴之间的径向安装偏差，同时滑块与凹槽的配合间隙也能补偿小范围的角度偏斜与轴向窜动，避免额外附加载荷的产生。结构中配置的弹簧部件，作用是在运行过程中持续抵紧中间滑块与两侧半联轴器的配合面，消除配合间隙带来的传动回差，减少滑块与凹槽接触面的冲击磨损，让扭矩传递过程更平稳，尤其在正反转切换频繁的工况下，这种消隙结构能大幅降低传动冲击，提升轴系运行的稳定性。

　　从设计思路层面，这类联轴器的结构设计优先保证扭矩传递的可靠性与偏差补偿能力，所有配合面的参数都需要匹配实际传动的扭矩载荷与允许偏移量。首先是两侧半联轴器的轴孔设计，需要根据所连接轴的直径、键槽尺寸确定轴孔的配合公差，通常采用过渡配合保证轴与半联轴器的同轴度，同时传递足够的扭矩，避免运行过程中出现轴孔打滑的问题。半联轴器端面的凹槽宽度与深度需要和中间滑块的凸榫尺寸匹配，配合面采用间隙配合，保证滑块可以在凹槽内自由滑动，同时间隙值不能过大，否则会增大传动回差，加剧运行过程中的冲击噪音。中间滑块的凸榫垂直度是设计中的核心公差要求，两侧凸榫的垂直度误差需要控制在极小范围内，否则会导致滑动卡滞，无法正常补偿两轴偏差，同时滑块的厚度需要满足扭矩传递的剪切强度要求，避免在重载工况下凸榫发生剪切断裂。弹簧的选型需要根据滑块的重量、运行转速确定预紧力，预紧力过小无法完全消除配合间隙，预紧力过大会增大滑块与凹槽之间的滑动摩擦阻力，加剧配合面的磨损，降低传动效率。

　　在安装边界与外形尺寸方面，这类联轴器的径向尺寸相对紧凑，相比齿式联轴器、弹性套柱销联轴器，它的最大外径更小，适合径向安装空间受限的传动点位。安装时需要注意两轴的径向偏移量不能超过设计允许的补偿范围，通常这类联轴器允许的径向偏移量在1-4mm区间，具体数值随联轴器的公称直径增大而提升，角度补偿能力通常在1度以内，轴向窜动补偿量在2-6mm区间。轴向安装尺寸方面，需要保证两侧半联轴器的轴端插入深度符合设计要求，轴端不能顶到中间滑块的端面，要预留足够的间隙保证滑块的滑动空间，同时两半联轴器的端面间距需要和中间滑块的厚度匹配，避免间距过小导致滑块被夹紧无法滑动，或者间距过大导致凸榫嵌入深度不足，引发凸榫断裂的故障。在实际选型应用中，需要根据传动系统的计算扭矩、轴径、最高转速、允许的偏移量确定联轴器的规格，虽然这类联轴器属于可补偿刚性联轴器，能抵消一定的安装偏差，但安装过程中还是要尽量提升两轴的对中精度，这样能大幅降低滑块与凹槽配合面的磨损速度，延长联轴器的使用寿命，减少设备维护的频次。日常运行过程中，配合面需要定期加注润滑脂，降低滑动摩擦带来的磨损，避免滑块与凹槽出现干摩擦导致的卡滞、异响问题，保证传动系统长期稳定运行。
