电影放映机用槽轮间歇传动机构设计

　　这套槽轮间歇传动结构，最早在胶片电影放映设备里承担核心的胶片步进输送职能，很多老放映员口中的“马耳他十字”，说的就是这类机构。实际放映工况里，胶片不能连续匀速过片，不然投影画面会出现持续拖影，必须让每一格胶片在投影光轴位置做短暂停留，停留时长刚好匹配单帧画面的曝光投射时间，再快速完成下一格胶片的换位，这套动作的精度直接决定了放映画面的稳定性，一旦槽轮的分度角度出现偏差，画面就会出现上下跳帧、画幅错位的问题。

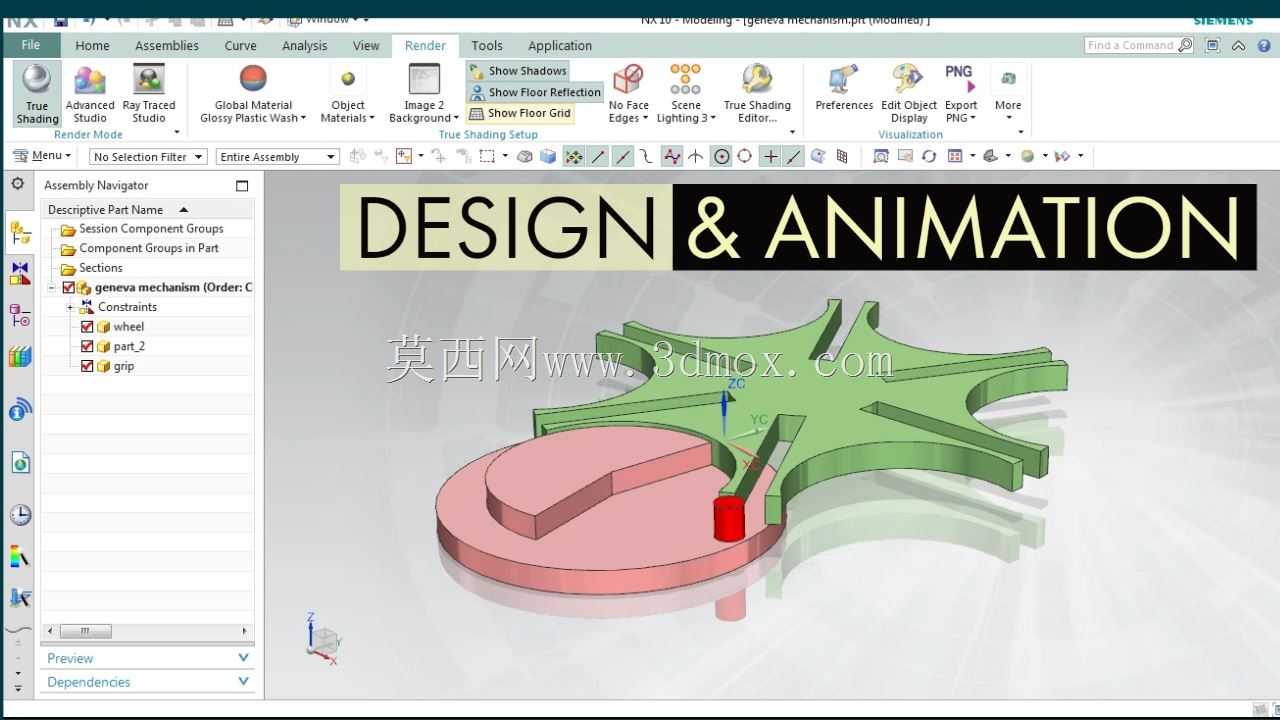

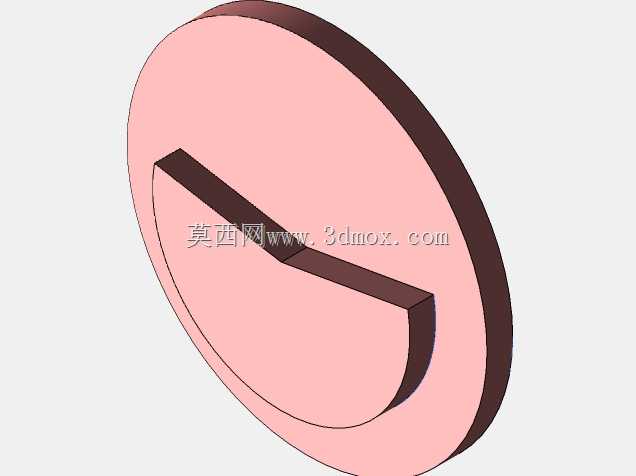

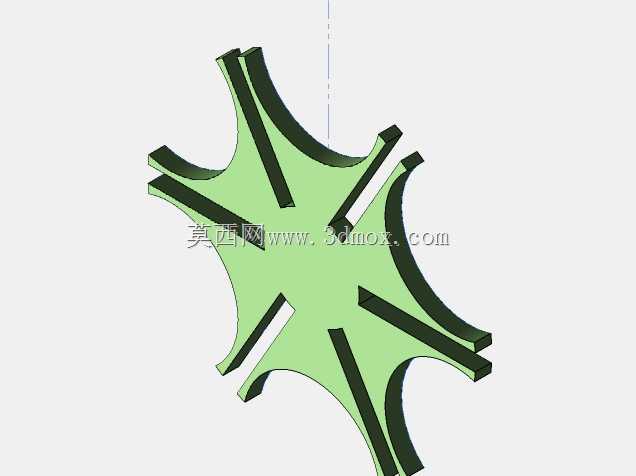

　　从结构功能来看，这套机构分为主动拨盘和从动槽轮两个核心部分，主动拨盘上的圆柱销在进入槽轮的径向导槽时，会带动槽轮做定角度回转，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，让槽轮保持静止锁止状态，直到下一次圆柱销进入相邻导槽，重复下一次分度动作。针对电影放映的使用场景，这套槽轮设计为六槽结构，对应主动拨盘每回转一周，槽轮完成60度的分度转动，刚好匹配35mm电影胶片的单格画幅步进距离，每一次步进的动停时间比经过反复校核，既保证胶片换位过程足够快，减少画面切换的闪烁感，又能让停留时长满足人眼视觉暂留的最低要求，避免出现画面卡顿感。

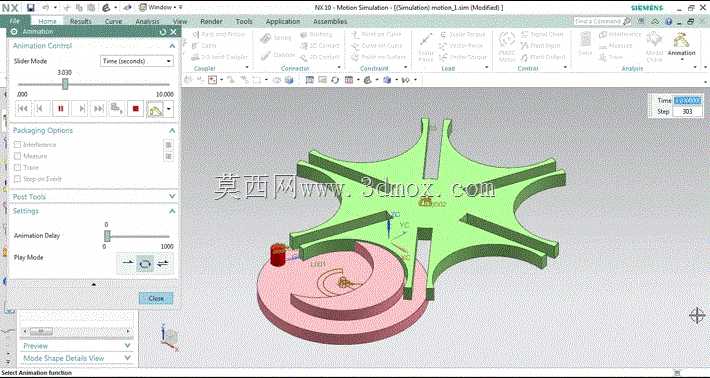

　　做这套结构的三维设计时，首先要确定的是安装边界尺寸，槽轮的中心回转半径要和放映机的胶片输片齿轮轴的安装位匹配，不能和周边的片门、压片板、音鼓组件产生运动干涉。主动拨盘的回转中心和槽轮回转中心的中心距是核心参数，这个尺寸直接决定了圆柱销的工作长度、槽轮导槽的深度，以及锁止弧的配合间隙——间隙留大了，锁止状态下槽轮会出现微小窜动，导致放映画面抖动；间隙留小了，高速回转时会出现卡滞，加剧零件磨损。建模过程中先通过运动仿真模块验证运动轨迹，确认圆柱销在进入和脱离导槽的瞬间，没有刚性冲击，尤其是高速运转时，拨盘的转速匹配放映机24帧/秒的标准放映速度，也就是主动轴每秒转动4圈，这个转速下要保证槽轮的角加速度在材料允许的范围内，避免长期运转出现疲劳断裂。

　　外形设计上，槽轮的导槽边缘做了微小的倒角处理，一方面是减少圆柱销进入导槽时的碰撞磨损，另一方面也能避免锐角边缘刮伤胶片的片孔，毕竟胶片的赛璐珞材质强度不高，一旦片孔被勾扯破损，就会出现跳片甚至断片的故障。主动拨盘的锁止弧面做了表面硬化处理，因为每次分度循环里锁止弧都要和槽轮的锁止面发生相对滑动，长期运转的磨损量必须控制在微米级，不然累计间隙过大就会影响停位精度。实际装配时，两个核心零件的回转轴线平行度公差要控制在0.02mm以内，不然会出现圆柱销和导槽的单侧磨损，大幅缩短机构的使用寿命。

　　除了电影放映机场景，这类槽轮机构也可以移植到其他需要间歇分度的工位上，比如多工位回转工作台、自动包装机的送料工位、印刷设备的步进输纸机构，只要调整槽轮的槽数、拨盘的圆柱销数量，就能匹配不同的分度数和动停比需求。比如四槽结构对应每次90度分度，适合四工位的组装设备，八槽结构对应每次45度分度，适合多工位的检测设备，核心的锁止、分度逻辑是通用的，只需要根据具体的安装空间、负载大小调整零件的厚度、轴径尺寸，以及对应的材料选型。做这类间歇机构的设计时，最容易忽略的是运动过程中的动平衡，主动拨盘因为带有偏心的圆柱销结构，高速运转时会产生离心振动，所以在拨盘的对应位置要做去重平衡处理，把振动量控制在设备允许的范围内，避免振动传导到其他工位影响整机精度。
