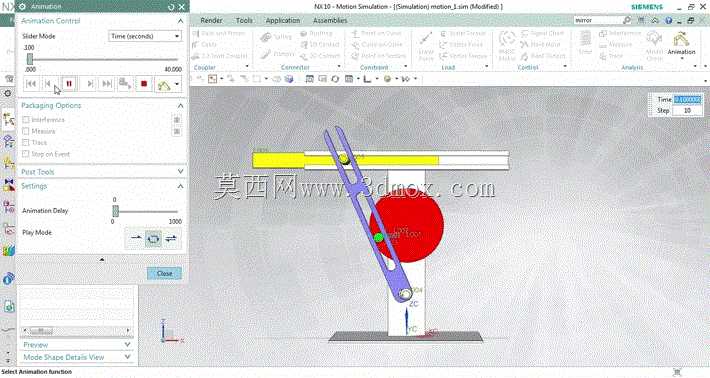

这套急回机构的核心应用场景覆盖各类需要非对称往复动作的工业设备,最常见的部署位置包括普通牛头刨床的滑枕驱动端、小型自动化送料线的推料执行端、轻工包装设备的往复压合工位,这类工位的共性需求是工作行程需要平稳匀速的进给动作保证加工或送料精度,而回程阶段需要快速退回缩短空行程耗时,以此提升整台设备的作业节拍效率。从实际功能特性来看,整套机构依靠单个连续回转的动力输入即可实现预设的往复直线输出,整套运动链包含三个转动副与一个滑动副,没有复杂的离合或变速结构,动力输入侧直接对接常规回转动力源即可,不需要额外配置正反转控制组件,相比依靠电机正反转实现往复动作的结构,这套机构的运动可靠性更高,长期运行的故障点更少,
日常维护仅需要定期对各铰接位置补充润滑即可。设计这套机构时,首先要根据目标工位的实际工作行程确定曲柄的回转半径,曲柄销的回转直径直接决定滑动端的最大行程距离,其次要核算连杆长度与曲柄长度的比值,比值越小急回特性越明显,但过小的比值会导致滑动端的传动角过小,铰接位置的受力状态恶化,运行时的振动与磨损会大幅提升,常规工业应用中会将传动角的最小值控制在四十度以上,平衡急回效率与结构受力的矛盾。滑动副的导轨部分需要预留足够的安装边界,导轨的有效长度要比滑块的最大行程多出至少十五 percent 的余量,避免滑块运行到行程端点时出现脱轨风险,曲柄的回转平面要与滑块的运动方向保持严格平行,安装时的平行度误差需要控制在0.1mm每米范围内,

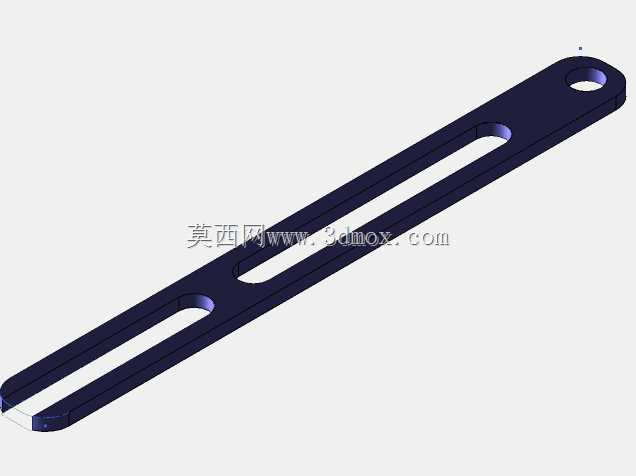

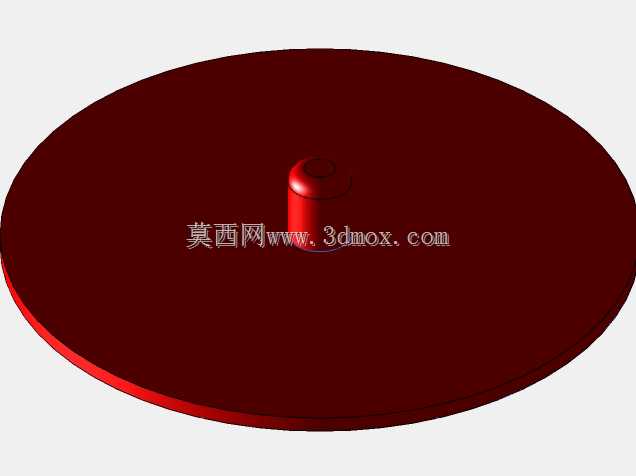

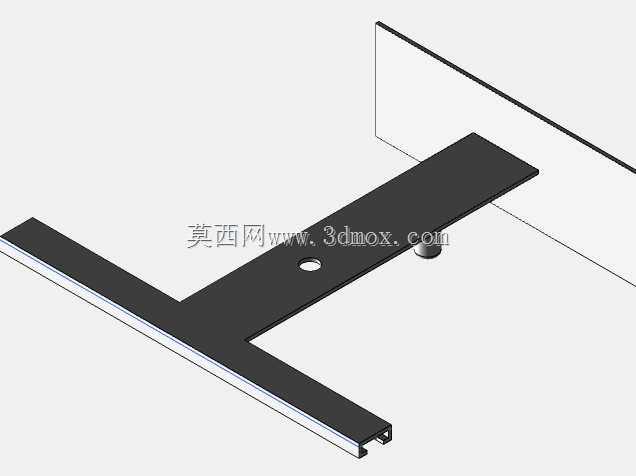

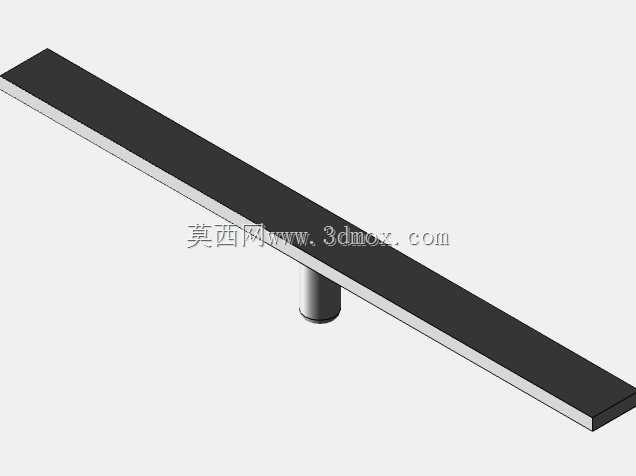

否则运行过程中会出现连杆侧向受力别劲的问题,轻则加快铰接轴承的磨损,重则导致机构卡滞无法运行。从结构组成来看,整套机构没有异形复杂构件,曲柄为带偏心安装孔的盘类或杆类零件,连杆为两端带铰接孔的长杆构件,滑块为与导轨配合的块状零件,所有铰接位置均采用标准销轴与滑动轴承配合,加工难度低,普通机加工车间即可完成全部零件的加工制作,不需要特殊的加工工艺。在实际选型适配时,需要根据工位的负载大小核算各铰接销轴的直径与连杆的截面尺寸,当用于切削类设备的主传动时,还要考虑切削过程中的冲击载荷,对连杆与曲柄的强度做额外校核,避免负载突变导致构件变形。机构的动力输入轴需要配置对应的支撑轴承座,轴承座的安装面要与导轨安装面处于同一安装基准平面,
减少装配时的基准误差,整套机构安装完成后需要先做手动盘车测试,确认全行程无卡滞、运动轨迹无干涉后再接入动力源试运行,试运行阶段要逐步提升输入转速,观察各位置的振动与温升情况,确认运行平稳后再投入实际生产使用。相比其他类型的急回结构,比如导杆式急回机构,这套曲柄滑块式的急回机构结构更紧凑,横向占用的安装空间更小,适合安装空间受限的小型设备使用,同时其运动轨迹的规划更简单,设计阶段只需要调整曲柄与连杆的长度参数即可获得不同的行程速比系数,适配不同的工位节拍需求,不需要对整体结构做大幅改动。
