摄像机可调光圈虹膜调节机构设计

　　在光学成像设备的结构设计体系中，光圈调节机构是决定进光控制精度的核心功能部件，这类环形排布的多叶片联动结构，最早脱胎于人眼虹膜的缩放逻辑，通过多组弧形叶片的同步摆转，实现中心通光孔径的连续无级变化，适配不同光照环境下的曝光量控制需求。不同于简易的插片式光阑，这类多叶片虹膜机构的通光孔在全调节行程内始终保持接近正圆的形态，不会出现边角遮挡导致的成像衍射问题，因此在专业摄像设备、工业视觉检测镜头、医疗内窥光学系统、舞台灯光控光组件中都有广泛应用。

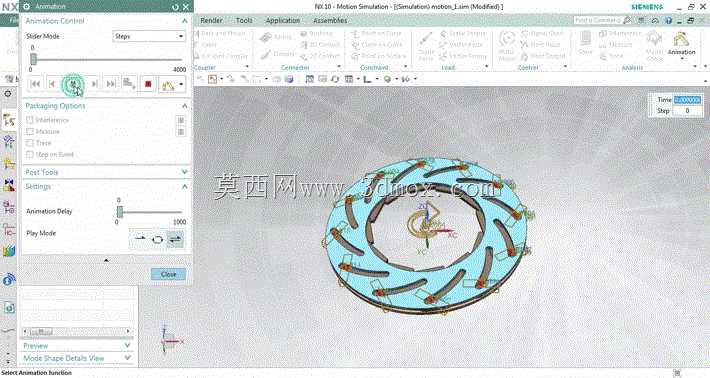

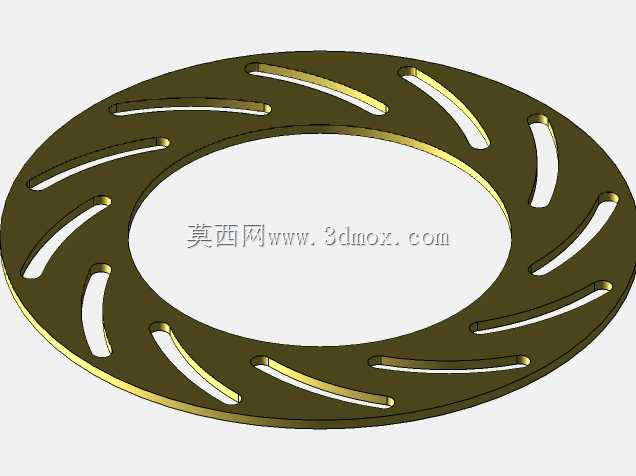

　　从实际功能落地的角度看，这套机构的核心设计逻辑是通过单自由度的输入，驱动所有叶片完成同步的摆转运动，整体采用同轴环形分层布局，所有运动副都布置在同一基准圆环的安装面上，不需要额外的导向支撑结构，整体轴向厚度可以控制在极小的范围内，适配镜头内部紧凑的安装空间。叶片作为直接参与通光孔成型的零件，采用薄型冲压金属片加工成型，边缘做精密修型处理，每片叶片上设置两个定位枢轴，一个枢轴与固定底座上的导向槽配合，约束叶片的摆动轨迹，另一个枢轴与驱动环上的联动槽配合，将驱动环的周向转动转化为每片叶片的径向摆转。驱动环只需要绕中心轴线做小角度的周向转动，就能带动所有叶片同步收拢或展开，实现中心孔径从最大通光直径到最小闭合状态的连续调节，整个调节过程中各叶片的运动轨迹互不干涉，相邻叶片的叠合边始终保持紧密贴合，不会出现漏光缝隙。

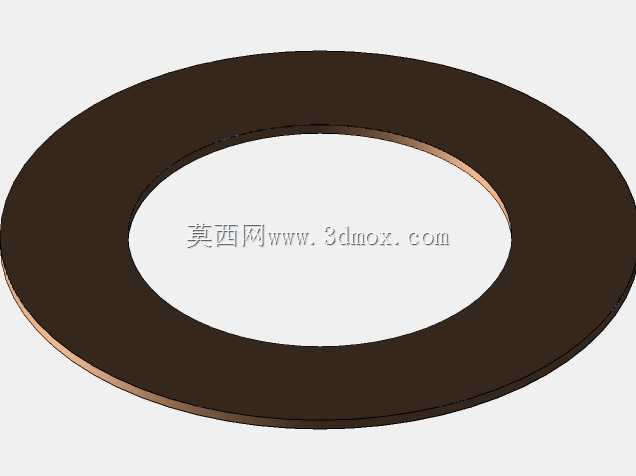

　　在安装边界的设计上，整个机构的外轮廓为标准圆环结构，外径尺寸匹配对应规格镜头的镜筒内壁安装位，底座上预留均匀分布的固定安装孔，可以直接通过螺丝锁紧在镜筒的定位台阶面上，安装基准面与光学轴线保持严格垂直，保证所有叶片的运动平面与成像面平行，避免调节过程中出现通光孔偏心的问题。驱动环的外周可以根据驱动形式的不同做适配结构设计，手动调节版本可以在外周加工滚花或者拨杆槽，通过外置的拨杆带动驱动环转动；电动调节版本可以在驱动环外周加工齿圈，与微型步进电机的输出齿轮啮合，实现电控自动光圈调节，不需要对主体结构做大幅改动就能适配不同的驱动方案。

　　设计过程中需要重点控制的公差项包括各枢轴孔的位置度、导向槽的轮廓度、叶片的型线精度，这些公差直接决定了调节过程的顺滑度以及通光孔的圆度。如果枢轴孔的位置偏差过大，会导致叶片运动过程中出现卡滞，调节阻尼不均匀，甚至在小光圈状态下出现叶片互相顶撞的问题；如果叶片型线精度不足，会导致不同开度下通光孔的形状偏离正圆，在小光圈拍摄时出现星芒不均、成像焦外虚化效果异常的问题。同时叠合的叶片之间需要预留合理的间隙，既要保证运动过程中不会因为摩擦导致阻尼过大，也要避免间隙过大出现漏光，通常会在叶片表面做固体润滑涂层处理，降低长期往复运动的磨损量，提升机构的使用寿命。

　　不同于普通的单自由度传动机构，这类虹膜机构的运动同步性完全靠型线和装配精度保证，不需要额外的同步传动零件，整体零件数量少，装配流程简单，只需要按照顺序将叶片依次装入底座和驱动环的定位槽内，最后压合上端盖限制轴向窜动就能完成装配，适合批量生产。在工业视觉场景中，这类机构还可以拓展应用在激光设备的光斑调节、光学实验的光强控制等场景，只需要根据通光波长的要求更换叶片的基材，比如针对高功率激光场景采用耐高温的金属陶瓷叶片，针对紫外场景采用不反光的黑色阳极氧化叶片，就能快速适配不同的使用需求，不需要改动整体的传动结构。
