梁式蒸汽传动曲柄连杆机构结构

　　这套梁式传动结构最早应用在蒸汽动力场景中，核心是通过高架摆动梁完成动力方向的转换，把活塞的垂直往复运动转化为曲柄端的旋转输出，或是反向将旋转动力转化为活塞的直线做功动作。早年在矿区排水作业中，这类结构是核心动力单元，直接连接泵组活塞杆，将地下矿井的积水持续提升至地面，后续也被沿用来为河道输水、磨坊水轮机组提供动力补充，适配低转速大扭矩的动力输出需求，对蒸汽压力波动的耐受度远高于早期直连式曲柄结构。

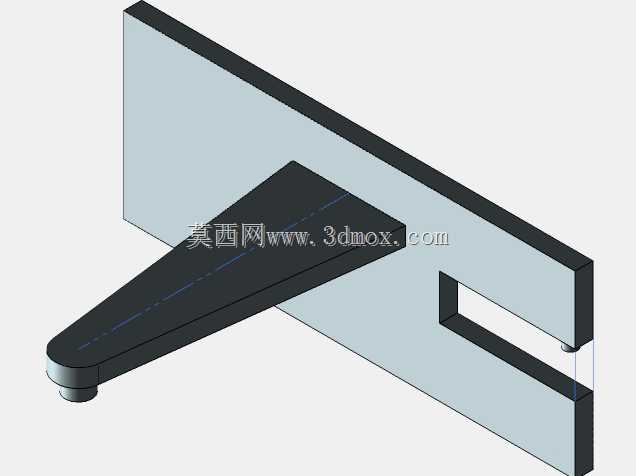

　　从结构设计逻辑来看，整套机构的安装基准是底部的一体式铸造底座，底座预留了四个地脚螺栓安装孔，安装时需要保证底座上平面的水平度误差控制在0.2mm/m以内，避免摆动梁运行过程中出现侧向偏载，加剧铰接点的磨损。底座上方垂直固定的主支撑立柱是整套机构的受力核心，立柱顶端的铰接孔是摆动梁的旋转支点，设计时特意将支点向活塞侧偏移一定距离，让活塞侧的力臂短于曲柄侧力臂，以此放大活塞端的输出推力，适配泵类负载大行程低频次的做功需求。

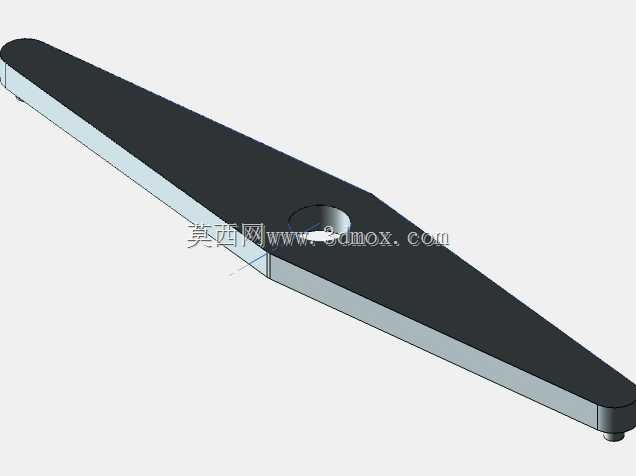

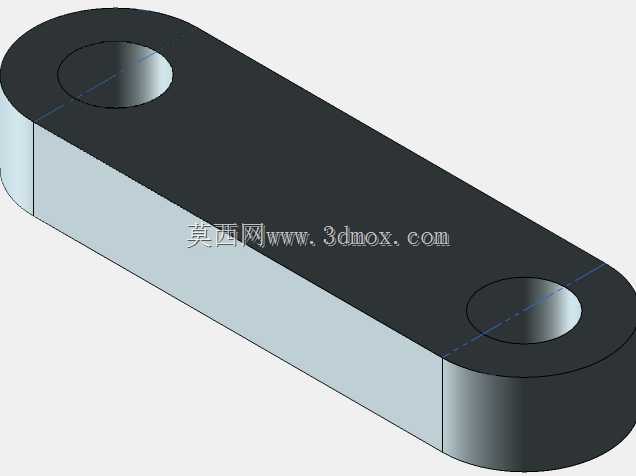

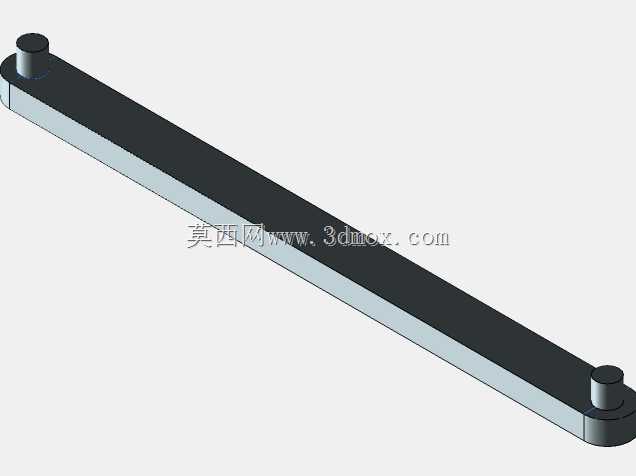

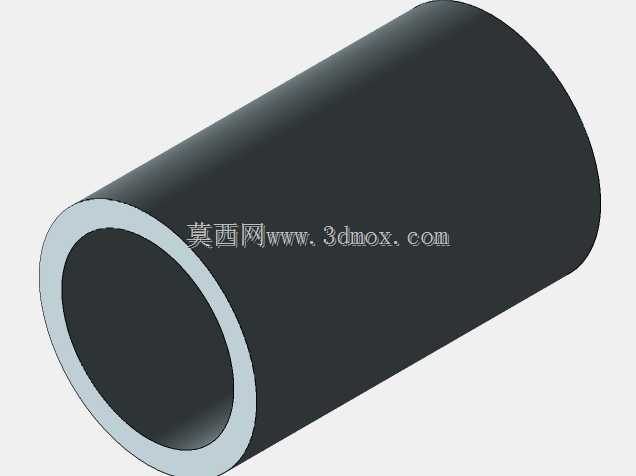

　　摆动梁采用变截面箱型结构设计，两端的铰接点都镶嵌了耐磨铜套，铜套内圈开有环形油槽，运行时可以通过预留的注油孔加注润滑脂，减少销轴转动时的摩擦阻力。活塞侧的连杆采用两端铰接的直杆结构，下端直接与活塞组件连接，活塞与缸筒的配合间隙控制在0.08-0.12mm之间，保证密封件的使用寿命同时降低运动卡滞风险。曲柄侧的连杆长度经过精确计算，配合曲柄的回转半径，可以让摆动梁的摆动角度控制在合理区间，避免连杆过死点时出现冲击异响。

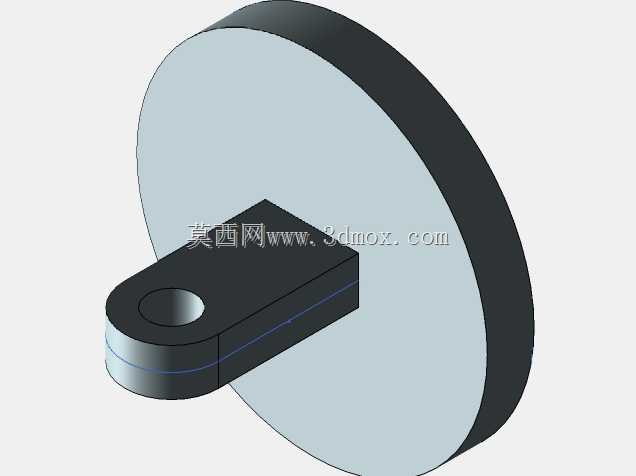

　　实际安装过程中，需要先将主支撑立柱与底座组装定位，检测立柱顶端铰接孔的轴线与底座平面的平行度，确认无误后再吊装摆动梁，穿入主支点销轴并锁紧轴向定位挡圈。之后依次组装活塞侧连杆、活塞组件以及曲柄侧连杆、曲柄轮，组装完成后需要手动盘动曲柄轮，检测整套机构的运行顺畅度，全程不能有卡滞、异响，各铰接点的转动阻力均匀一致。

　　这类结构的优势在于所有传动部件都暴露在外部，日常巡检、润滑维护的可达性极强，不需要拆解复杂的壳体就能完成销轴磨损检查、润滑脂补充等日常维保工作，非常适合早年工矿场景下缺乏专业维保工具的使用环境。同时高架梁的结构设计可以让活塞、缸筒等做功部件布置在较低位置，降低地下泵组连接的管路复杂度，减少动力传递过程中的损耗。

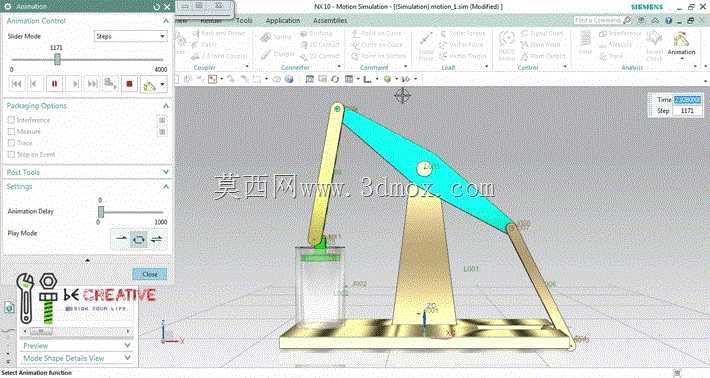

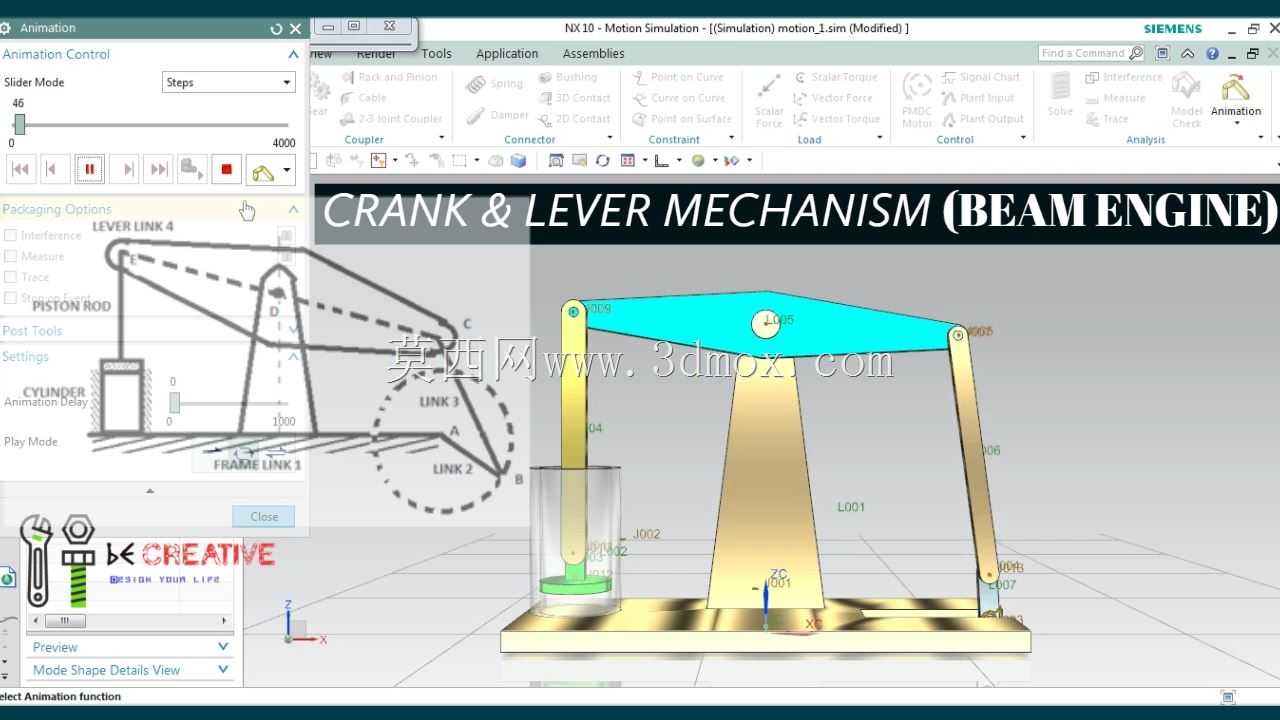

　　在建模过程中，所有铰接部件的配合间隙都按照实际工程装配公差预留，摆动梁的配重也经过重心校核，保证支点两侧的静力矩平衡，减少空载运行时的惯性冲击。各部件的安装边界都做了干涉检查，模拟全行程运动过程中，连杆、摆动梁、支撑立柱之间不会出现碰撞，最小安全间隙保持在5mm以上，给现场安装的装配误差预留足够的调整空间。
