带缓冲组件的挠性法兰联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，两轴对中误差的补偿能力直接决定了传动链路的运行稳定性与易损件寿命，这类带缓冲组件的挠性法兰联轴器，正是针对存在径向、角向以及少量轴向偏移的两轴连接需求开发的传动部件。不同于刚性法兰联轴器完全依赖安装精度保证同轴度的设计逻辑，这款联轴器在法兰主体与连接螺栓之间预留了适配偏移的间隙，同时搭配了缓冲衬套与锁紧螺母组合的连接结构，在传递额定扭矩的过程中，能够通过衬套的微量形变与连接副的相对位移，抵消安装过程中难以完全消除的对中偏差，也能缓冲设备启停、负载突变时产生的瞬时冲击，避免冲击载荷直接传递到两端的轴系与配套动力设备上。从实际应用场景来看，这类联轴器常被用在中小型输送设备、轻工机械、

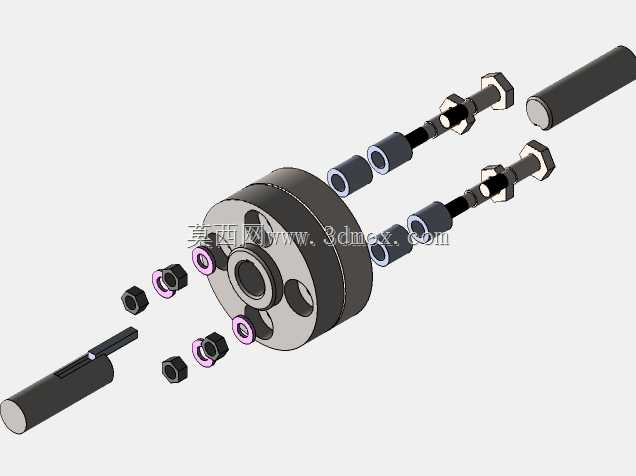

　　通用泵类以及非标自动化设备的动力输出端与执行端连接位置，这类场景往往受机架焊接变形、安装基准加工精度限制，很难做到两轴的绝对对中，若采用刚性联轴器，运行过程中很容易出现轴系憋劲、轴承异常磨损、密封件过早失效的问题，而这款挠性结构的联轴器，不需要过高的安装精度就能稳定传递扭矩，大幅降低了现场安装调试的难度，也减少了后期运维的频次。从结构设计的逻辑来看，核心的法兰主体采用了圆盘式结构，中心设置了与轴配合的通孔，孔侧预留了紧定螺钉的安装位，可实现与轴的轴向锁紧，避免运行过程中出现轴向窜动；法兰盘圆周方向均匀分布了多个连接螺栓的穿装孔，孔内嵌入的缓冲衬套采用耐磨非金属材质，既能够隔离金属连接副之间的硬接触，降低传动过程中的振动与噪音，

　　也能在出现过载时通过自身的剪切破坏保护后端的核心传动部件，起到一定的过载保护作用。连接组件采用了长杆螺栓搭配双螺母、平垫、缓冲衬套的组合结构，螺栓穿过两端法兰对应位置的衬套孔后，通过双螺母锁紧防松，这种结构允许两法兰之间存在微小的角度偏摆与径向错位，补偿量的大小可通过调整螺母的锁紧程度、更换不同硬度的缓冲衬套来适配不同的工况需求，当设备运行中出现轴系热伸长带来的轴向尺寸变化时，连接结构也能预留一定的窜动空间，避免轴系承受额外的轴向载荷。关于安装边界与尺寸适配，这类联轴器的法兰外径根据传递扭矩的档位不同覆盖了常用的中小功率传动区间，中心轴孔可根据两端轴的实际直径做适配加工，安装时需要注意两端法兰与轴的轴向固定要可靠，

　　螺栓穿装时要保证所有缓冲衬套完全嵌入法兰孔内，螺母锁紧时要采用对角分次拧紧的方式，保证各个连接点的预紧力均匀，避免出现单侧受力过大导致衬套过早磨损的问题；安装完成后需要盘动转动部件检查是否存在卡滞，运行初期要定期检查螺母的锁紧状态，避免长时间振动导致螺母松脱。不同于金属弹性元件的挠性联轴器，这种带非金属缓冲衬套的结构还具备一定的绝缘性能，能够阻断轴系之间的电流传导，在一些配套变频电机、存在感应电流的传动场景中，也能避免电流通过轴系传递到轴承位置造成的电腐蚀问题，进一步拓展了结构的适用范围。在三维建模过程中，所有配合面的尺寸公差都按照通用传动件的配合要求做了预留，缓冲衬套与法兰孔、螺栓杆与衬套内孔的配合间隙经过反复校核，既保证了偏移补偿的活动空间，也不会因为间隙过大导致传动过程中出现明显的回差，满足多数中低速传动场景的精度要求。
