隐身构型多用途战术战斗机外观结构设计

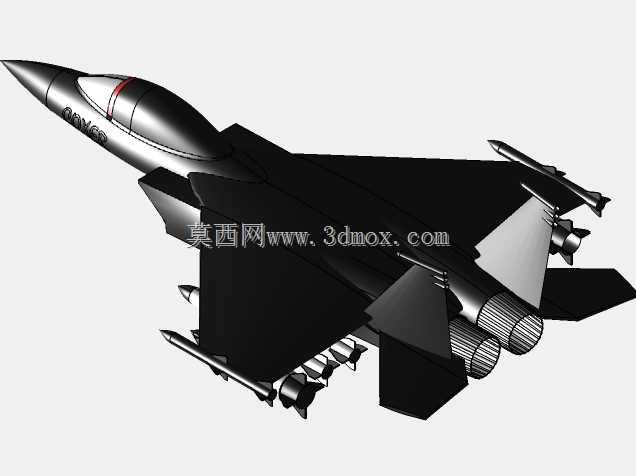

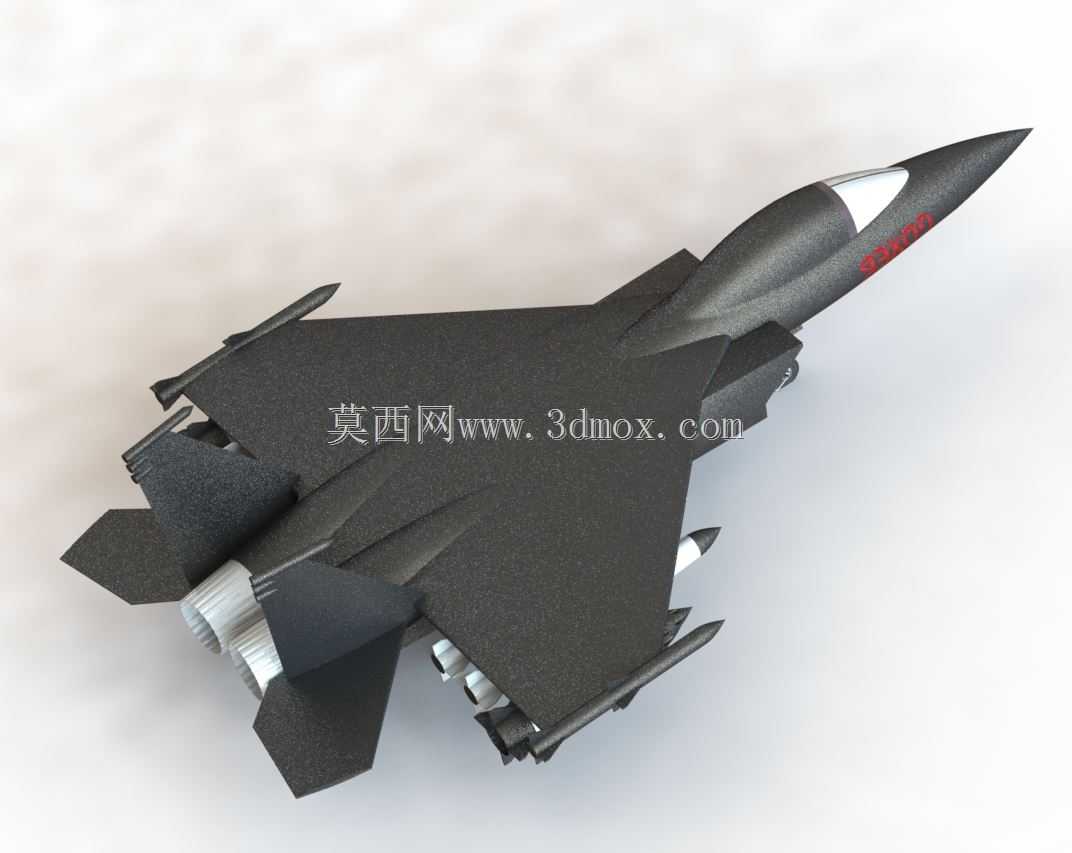

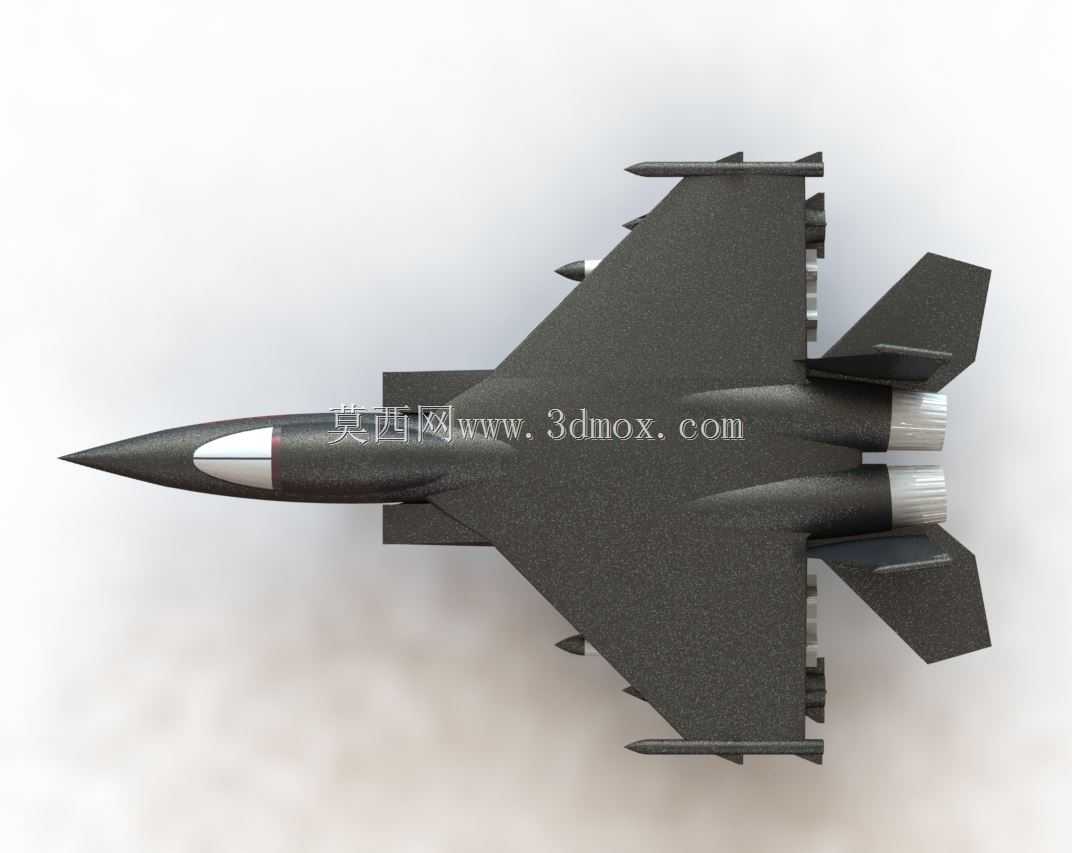

　　该模型还原的双发重型战术战斗机，核心应用场景覆盖制空权争夺、纵深对地打击、近距空中支援、伴随电子干扰等典型空中作战任务，也可作为航展展示模型、航空科普教具、仿真推演沙盘的核心构件使用，其结构设计完全围绕高机动飞行、低可探测性需求展开，兼顾了高速飞行的减阻要求与大迎角机动的气动控制需求。从气动布局设计思路来看，整机采用翼身融合升力体构型，机身与机翼之间采用大边条平滑过渡，消除了传统机身与机翼之间的气流干扰死角，在亚音速巡航阶段可提升整机升阻比，降低巡航阶段的诱导阻力，同时边条结构可在大迎角飞行时拉出稳定脱体涡，为机翼上表面提供额外涡升力，提升战机在过失速机动阶段的姿态控制裕度。主机翼采用切尖三角翼构型，

　　机翼后缘设置独立的襟翼与副翼操纵面，襟翼可在起飞、着陆阶段向下偏转，提升低速状态下的机翼升力系数，缩短起降滑跑距离；副翼负责滚转姿态控制，配合全动水平尾翼与双垂尾的差动偏转，可实现高过载机动下的快速姿态响应，滚转速率可满足近距格斗中的快速机头指向需求。动力段采用双发布局，两台发动机宽间距布置在机身尾部，尾喷口采用锯齿状修型设计，既可以降低后向雷达反射截面积，也能对发动机高温喷流形成初步的掺混降温效果，降低红外信号特征；发动机舱与机身主体采用一体化整流设计，表面无突出的检修口盖与外露管线，所有口盖均采用锯齿接缝设计，与整机隐身修型逻辑保持一致。机身头部采用菱形截面尖锥设计，雷达罩安装面带有后倾角度，

　　可将正面入射的雷达波偏转到非威胁方向，座舱盖采用整体式水泡型设计，表面带有金属镀膜层，既可以为飞行员提供全向良好的下视视野，也能避免座舱内部结构形成强雷达反射腔。机身侧面设置内置弹舱的结构预留，所有外挂点在隐身任务模式下可完全收纳到机身内部，避免外挂弹药形成额外的雷达反射源；模型上还原的翼下挂点结构，可在非隐身对地打击任务下挂载副油箱、对地弹药、电子干扰吊舱等载荷，兼顾不同任务模式下的挂载灵活性。垂尾采用外倾双垂尾设计，垂尾外倾角度经过气动与隐身双重优化，既可以避免大迎角飞行时机翼与机身对垂尾的气流遮挡，保证航向稳定性，也能将侧向入射的雷达波反射到非接收方向，降低侧向雷达反射特征；垂尾后部设置独立的方向舵操纵面，

　　可配合水平尾翼完成偏航、侧滑等姿态控制，双垂尾差动偏转时还可与副翼配合提升滚转响应速度。整机的外形尺寸边界严格按照重型战斗机的比例缩放，机身长细比满足2马赫级最大飞行速度的减阻要求，机翼展弦比兼顾亚音速巡航效率与超音速飞行的波阻控制，机身截面最大宽度满足两台大推力涡扇发动机的安装空间要求，起落架舱预留位置与机身承力结构对齐，可承受着陆阶段的冲击载荷。从结构细节来看，模型上还原了机身表面的传感器窗口、编队灯、辅助进气口等细节结构，所有突出机身的传感器均采用保形设计，与机身表面齐平，避免破坏整机的连续气动面；机翼前缘与水平尾翼前缘保持平行，后缘操纵面的接缝也遵循平行反射原则，让整机的雷达反射波集中到几个固定的非威胁方向，实现低可探测性设计目标。该模型的结构设计可直接用于航空教学中的气动布局演示、仿真场景中的飞行器模型搭建、航模设计的参考原型，其结构拆分逻辑也符合真实战机的部段划分原则，机身可分为机头段、中段机身、机翼组件、尾段动力舱、尾翼组件几个独立部段，各部段之间的连接面设置在结构承力框位置，既方便模型的拆分打印，也能还原真实战机的部段装配逻辑。在实际工程参考中，该模型的翼身融合过渡曲面设计、操纵面的偏转间隙预留、隐身修型的接缝处理方式，都可作为小型无人隐身飞行器、高速靶机设计的参考依据，其宽间距双发布局的结构承力设计，也能为双发飞行器的动力舱布局、尾部结构减重设计提供直观的参考。
