汽车排气系统管路形位公差检测工装

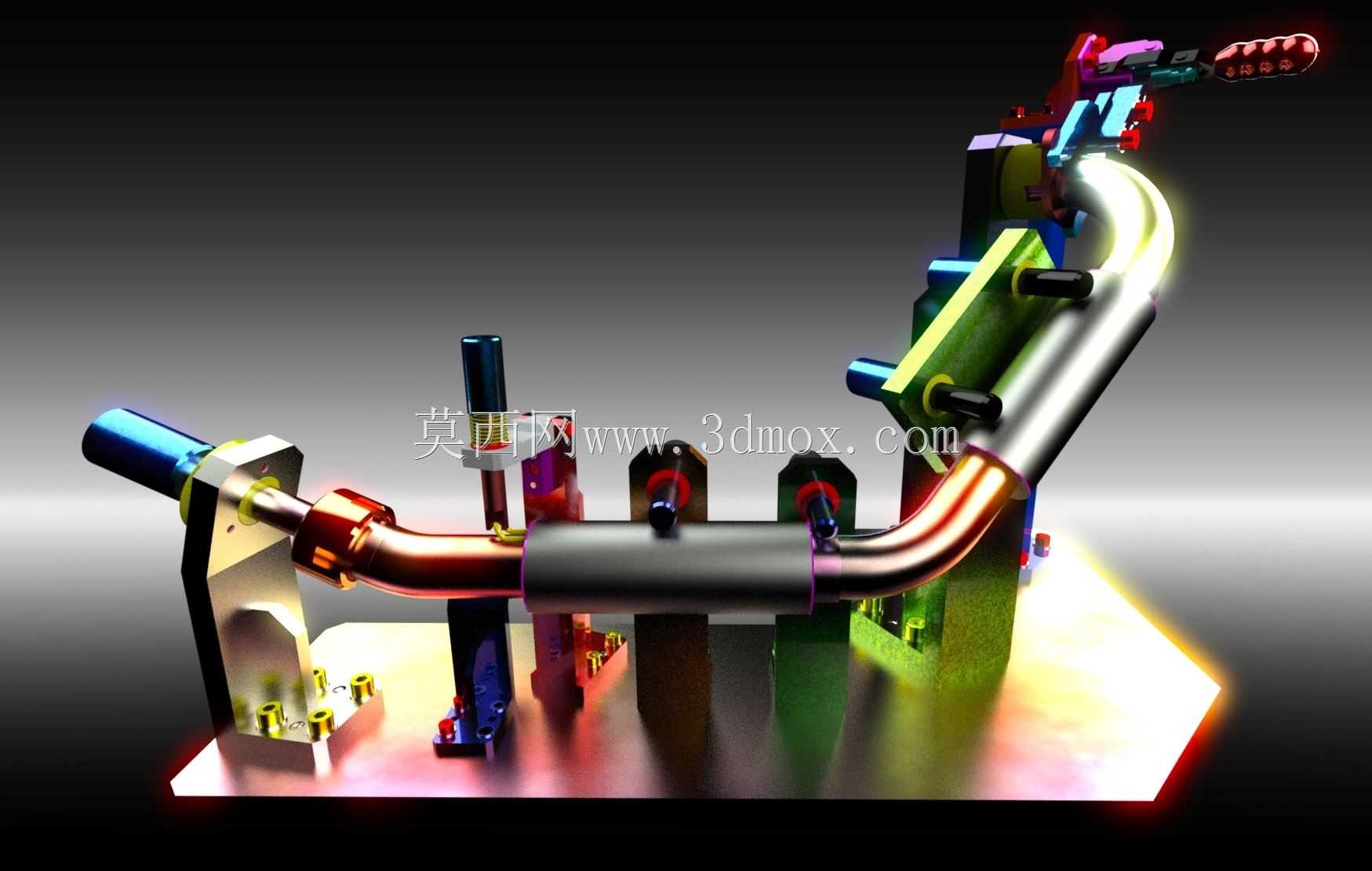

　　这套检测工装主要应用于汽车零部件制造环节的排气总成下线检测工位，针对弯管类排气部件的空间尺寸、管口位置度、法兰安装面贴合度做快速校验，替代传统三坐标抽检的低效模式，适配生产线节拍化全检需求。整套工装以一块调质处理的45钢底板作为安装基准，底板上的所有定位支座、夹紧单元的安装孔位均按照排气管理论数模的空间坐标做公差管控，底板底面做磨平处理，平面度控制在0.02mm以内，可直接放置在检验台或适配生产线的滚道托架上，无需额外调平即可投入使用。

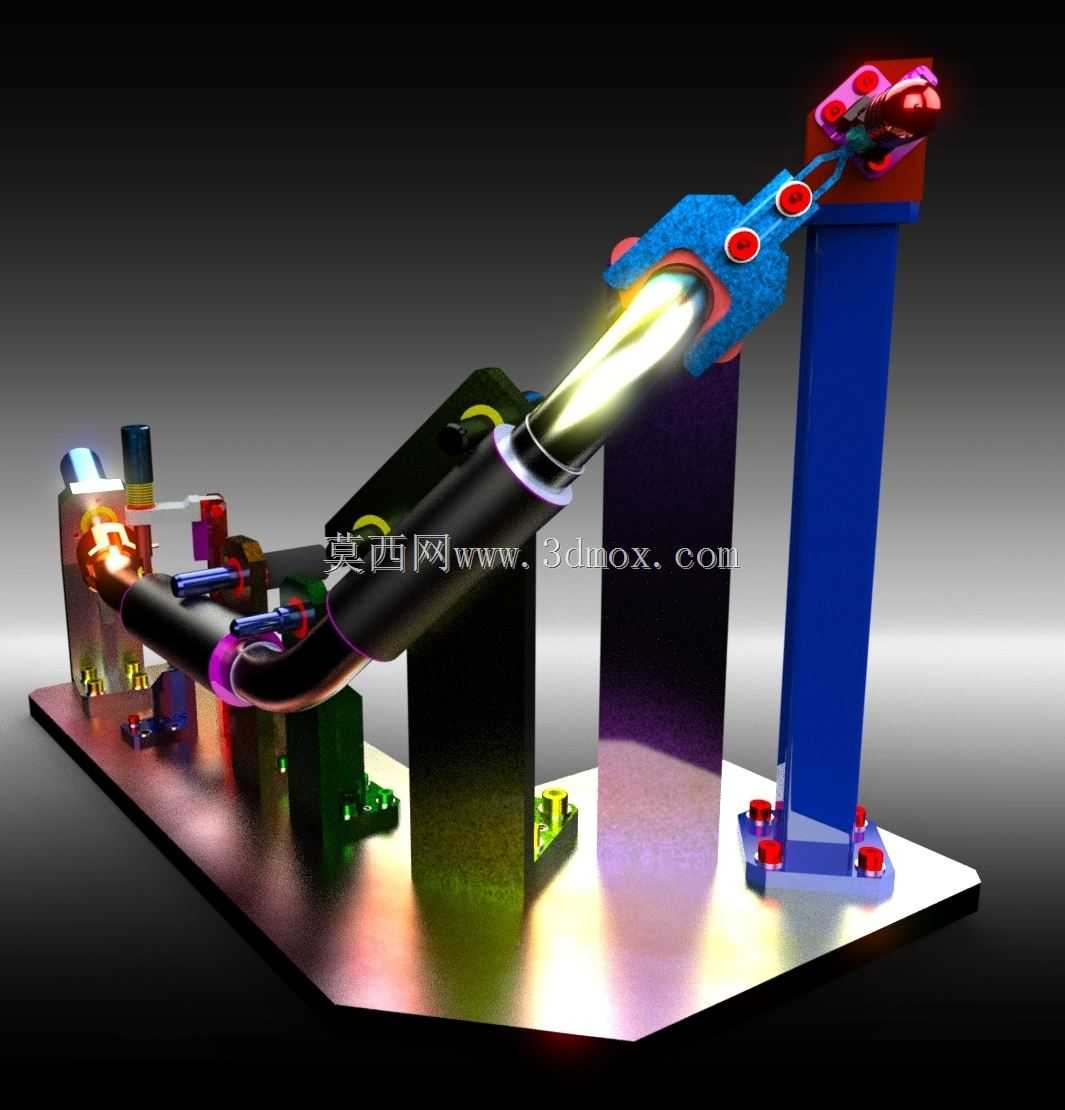

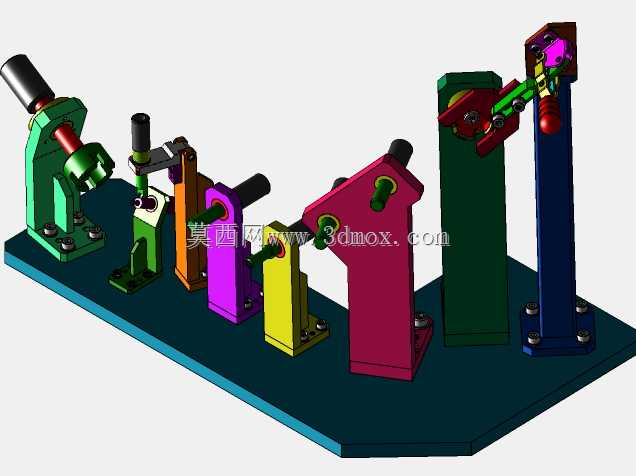

　　从结构布局来看，工装的定位逻辑完全贴合排气部件的装夹基准：靠近弯管进气端的位置设置了固定式V型定位座，V型块采用镶嵌硬质合金的结构，耐磨性能满足长期反复装夹的使用需求，V型面的角度与管径做匹配设计，限制管路的径向窜动；对应管路中段的两个支撑位设置了可调式支撑钉，支撑钉头部采用尼龙材质，避免装夹过程中划伤排气管路的表面镀层，支撑钉的高度可根据不同批次管路的成型公差做微调，补偿弯管过程中产生的微小回弹误差。在管路的两个法兰对接位置，分别设置了翻转式快速夹紧机构，夹紧臂的压头对应法兰的螺栓过孔位置做避让设计，压合面粘贴聚氨酯缓冲垫，夹紧力控制在80-120N区间，既保证法兰面与定位基准面完全贴合，又不会压伤法兰的密封面。

　　工装的检测功能集成在各个定位单元上：对应排气尾管的出气口位置，设置了带通止规的检测插销，插销的外径按照管口内径的下公差做设计，插销可沿导向套做轴向滑动，当管路装夹到位后，若插销能顺利插入管口内，即代表管口的位置度、内径尺寸符合公差要求；对应法兰安装面的位置，设置了三个等高的定位基准块，当法兰面与三个基准块完全贴合、0.02mm塞尺无法塞入间隙时，即代表法兰面的平面度、与管路的相对位置符合设计要求。整套工装的操作逻辑适配一线检验人员的作业习惯，所有夹紧机构均采用肘节式快速夹，单套装夹时间控制在15秒以内，无需额外工具即可完成装夹、检测、拆卸的全流程。

　　设计过程中重点考虑了不同规格排气管的兼容拓展性，底板上的各个定位支座均采用腰型孔安装，可在一定范围内调整位置，适配同平台不同排量车型的排气管检测需求，减少重复开发工装的成本。同时针对弯管类部件常见的回弹变形问题，在管路的弯曲拐点位置增设了辅助检测基准块，可快速判定弯管角度是否超出公差范围，避免不合格品流入下一装配工位。工装的所有外露部件均做了发黑防锈处理，运动配合部位定期加注润滑脂即可满足长期使用需求，整体结构无复杂传动部件，维护成本极低，适合汽车零部件制造车间的批量检验场景使用。
