塔塔汽车品牌标识立体结构设计

　　汽车品牌标识作为整车外观识别系统的核心外露部件，其三维结构设计需要兼顾视觉识别一致性、安装适配性、长期使用可靠性等多维度工程要求，这款塔塔汽车的徽标结构，正是围绕乘用车前脸格栅安装场景完成的全参数化结构设计。从实际装车场景来看，这类车标通常布置于前脸进气格栅中央、尾门中央或者轮毂盖中心位置，不同安装位置的结构细节会有细微差异，但核心的外轮廓识别特征完全统一，需要保证在3-5米的常规观察距离下，能够被快速识别出品牌属性，同时在强光、弱光、雨天等不同环境下，依靠自身的曲面反光特性保持清晰的视觉辨识度。

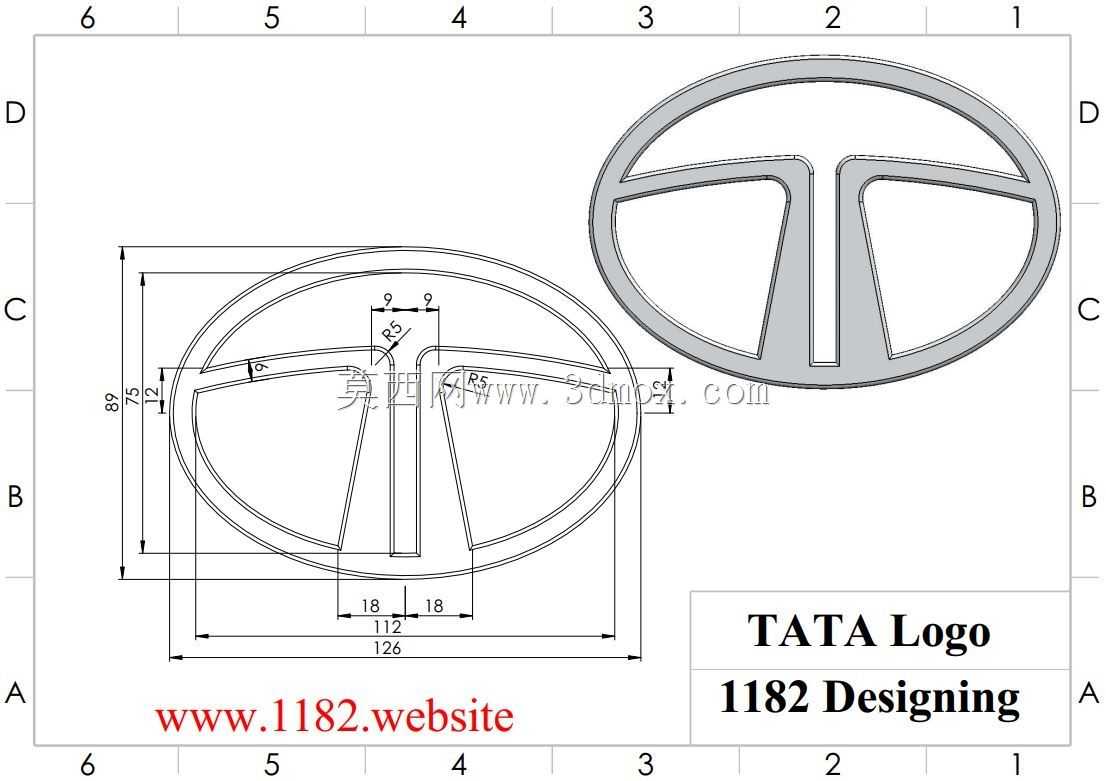

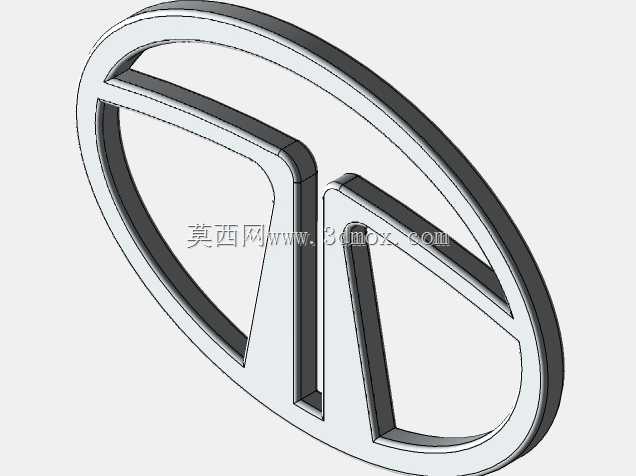

　　这款徽标的整体外轮廓采用类椭圆闭合造型，横向最大尺寸126mm，纵向总高度89mm，属于紧凑型乘用车徽标的常规尺寸区间，既不会因为尺寸过大遮挡格栅的进气通流面积，也不会因为尺寸过小削弱品牌识别效果。徽标的核心识别特征为内部对称分布的T型衍生结构，两道竖向支撑筋从椭圆下沿向上延伸至接近椭圆上沿位置，顶部通过横向弧形结构衔接为整体，中间预留均匀的对称间隙，整个内部结构与外椭圆边框通过三处连接位形成刚性整体，分别位于底部中央、左右两侧中下部位置，这种连接布局既保证了结构的整体刚性，也避免了过多连接结构破坏标识的视觉简洁性。

　　从设计思路层面，整个徽标的曲面构建遵循了外凸式弧面设计逻辑，整体表面带有均匀的外凸弧度，凸起高度从边缘向中心逐步递增，这种设计一方面能够让光线照射时形成均匀的漫反射效果，避免平面结构容易出现的局部反光过强导致标识辨识度下降的问题，另一方面弧形结构相比平面结构拥有更好的抗冲击性能，在车辆行驶过程中遇到飞石撞击、轻微触碰时，弧形面能够更好地分散冲击力，降低结构开裂、变形的概率。徽标的边缘做了均匀的R角过渡处理，没有尖锐的棱角结构，既符合汽车外露件的安全设计要求，避免尖锐边角在碰撞时造成额外伤害，也能够在注塑或者电镀加工过程中减少应力集中点，提升加工良率，降低长期使用过程中边缘镀层脱落、开裂的风险。

　　在安装边界设计上，徽标的背面预留了统一的安装定位结构，通常采用卡扣加粘接的复合固定方式，定位卡扣的位置对应格栅上的预留安装孔，能够实现快速装配定位，背面的粘接区域预留了2mm深度的平整胶槽，用于粘贴车用双面胶，胶槽的深度刚好能够容纳常规厚度的泡棉双面胶，保证粘接后徽标背面与安装面完全贴合，不会出现缝隙不均、翘边的问题。针对不同安装位置的需求，徽标的背面结构可以做适应性调整，比如安装在尾门位置时，可以将卡扣结构替换为定位柱，适配尾门钣金的安装孔位，而安装在轮毂盖上的版本则会缩小整体尺寸，同时在背面增加旋转卡接结构，适配轮毂盖的快速装配需求。

　　从功能特性来看，这款徽标的结构设计充分考虑了户外使用的耐候性需求，整个结构采用等壁厚设计，常规壁厚设置为2.5mm，这个壁厚既能够满足ABS材质注塑成型的工艺要求，避免壁厚不均导致的缩痕、填充不满等加工缺陷，也能够保证结构有足够的刚性，在长期户外使用过程中不会因为温度变化、紫外线照射出现变形、老化开裂的问题。徽标的表面处理通常采用电镀工艺，外边框和内部T型结构的表面做亮面电镀处理，结构间隙位置可以根据车型配置需求做哑光或者熏黑处理，形成视觉层次感，提升标识的精致度。在建模过程中，所有的曲面都做了连续曲率处理，相邻曲面之间的曲率连续等级达到G2以上，保证电镀之后表面不会出现曲面棱线、光影扭曲的问题，让整个标识的反光效果均匀流畅，呈现出更好的外观质感。

　　实际工程验证阶段，这类徽标结构需要通过多项可靠性测试，包括高低温循环测试、耐水冲击测试、耐紫外线老化测试、附着力测试等，结构设计时预留的工艺圆角、等壁厚设计、合理的连接筋布局，都是为了满足这些测试要求而做的细节优化。比如内部支撑筋的厚度设置为1.8mm，比主体壁厚略薄，能够避免筋位位置出现表面缩痕，影响外观质量；连接筋与外边框的衔接位置做了渐变过渡，避免应力集中导致的受力断裂问题；整个结构的拔模角度统一设置为1.5度，能够满足注塑生产的脱模要求，避免脱模时出现表面划伤、结构变形的问题。
