三叶式流体推进螺旋桨结构设计

　　在小型水面航行器、低空多旋翼飞行器、小型流体输送增压设备的动力端设计中，螺旋桨作为直接接触流体介质完成能量转换的核心部件，其结构合理性直接决定整套动力系统的推进效率、运行稳定性与噪声水平。本次设计的三叶式螺旋桨，针对小功率动力输出场景做了结构优化，适配常规小型动力单元的输出轴安装需求，可直接匹配市面主流小排量内燃机、小型直流无刷电机的输出端连接尺寸。

　　从实际应用场景来看，这类三叶结构的螺旋桨覆盖范围较广，既可以用于小型无人船的水面推进，也可适配小型涵道风扇的空气动力输出，部分低转速工况下还能作为搅拌设备的桨叶组件使用，核心作用是将动力轴输出的旋转扭矩，转化为流体介质沿轴向的定向推力，完成介质的定向输送或者载体的行进驱动。

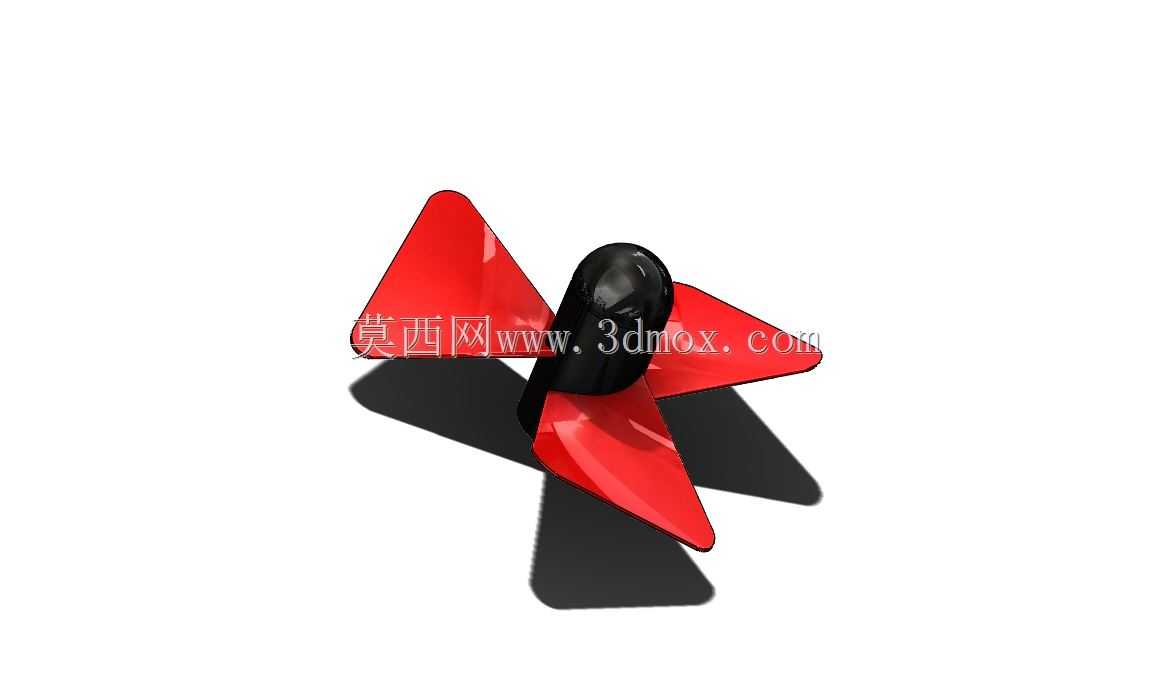

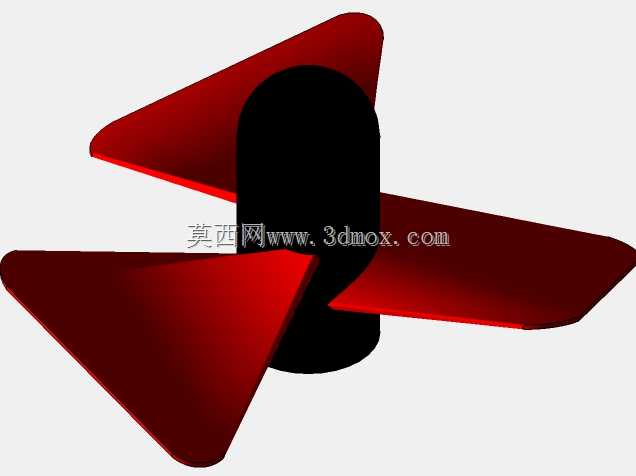

　　设计过程中首先确定了桨叶的翼型截面，参考成熟的低速机翼气动外形做参数调整，每个桨叶从根部到梢部的截面弦长、安装攻角做连续渐变处理，根部位置弦长更大、结构厚度更高，用来承担旋转过程中产生的全部弯曲载荷与离心载荷，避免高转速下桨叶根部出现应力集中导致的断裂失效；梢部位置弦长收窄、攻角适当减小，用来降低叶尖位置的涡流损耗，减少运行过程中的流体噪声，同时避免梢部线速度过高引发的空化或者气动颤振问题。三个桨叶沿轮毂周向120度均匀分布，相比两叶结构，相同直径下三叶布局的推力输出更平顺，旋转过程中的动平衡余量更容易控制，运行时的轴向振动幅度更小，对动力端的轴承冲击载荷更低，能有效延长配套动力单元的使用寿命。

　　轮毂部分做了一体化的密封适配结构，中心预留标准的轴连接孔位，孔内设计有键槽与轴向定位台阶，安装时可以直接套入动力输出轴，通过平键传递扭矩，配合轴端锁紧螺母完成轴向固定，不需要额外设计复杂的连接转接件。轮毂外壁与桨叶根部做大圆角过渡，减少应力集中的同时，也能降低轮毂位置的流体阻力，避免流体在轮毂后方形成大面积的紊流区影响推进效率。轮毂的外形做了流线型整流设计，前端为圆弧导流头，能够引导前方流体顺畅分流到各个桨叶的工作面，减少入口处的流体冲击损失。

　　安装边界方面，该螺旋桨的整体旋转直径适配小功率动力单元的常规安装空间，安装时需要预留足够的径向安全间隙，桨叶梢部与外部护罩或者安装载体的内壁间隙控制在桨叶直径的2%-5%区间，间隙过小容易在运行中出现剐蹭，间隙过大则会导致叶尖泄漏流增加，降低整体推进效率。轴向安装位置需要保证桨叶的工作面完全处于流体的均匀来流区域，避开动力单元本体或者安装支架的扰流区，避免来流不均导致的桨叶受力波动。

　　结构强度校核阶段，针对额定转速下的离心载荷、流体冲击载荷做了仿真验证，桨叶材料选用常规的工程塑料或者铝合金即可满足使用要求，根部最大应力远低于材料的许用应力值，长期运行不会出现塑性变形。桨叶的表面设计为光滑连续曲面，没有明显的棱角或者台阶，能够减少流体附着阻力，同时也方便后期做表面涂层处理，提升在水环境下的抗腐蚀能力。

　　实际选型匹配时，需要根据动力单元的额定转速、目标推力值来确认该螺旋桨的适配性，高转速工况下需要额外做动平衡校正，将剩余不平衡量控制在允许范围内，避免高速旋转时产生过大振动。如果用于水环境中，轮毂位置需要配合对应的密封圈做防水处理，防止流体顺着轴连接位置进入动力单元内部造成部件损坏；如果用于空气推进场景，则需要在桨叶外围加装防护网罩，避免异物撞击桨叶或者桨叶断裂飞出引发安全问题。
