汽车发动机连杆静力学仿真分析模型

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出的可靠性与整机运行寿命，本次构建的连杆仿真模型，完全围绕实际装机工况下的受力边界完成参数化搭建，可直接用于结构校核、方案迭代阶段的验证工作。从实际应用场景来看，这类连杆广泛搭载于小排量乘用车汽油发动机、小型通用汽油机以及部分往复式压缩机的曲柄连杆机构中，工作过程中需要同步承受活塞传递的燃气爆发压力、往复运动惯性力以及曲轴端的旋转交变载荷，受力状态复杂，且长期处于高周疲劳运行环境，因此在设计阶段必须通过静力仿真提前识别应力集中区域，避免装机后出现杆身断裂、大头孔失圆、衬套过早磨损等失效问题。

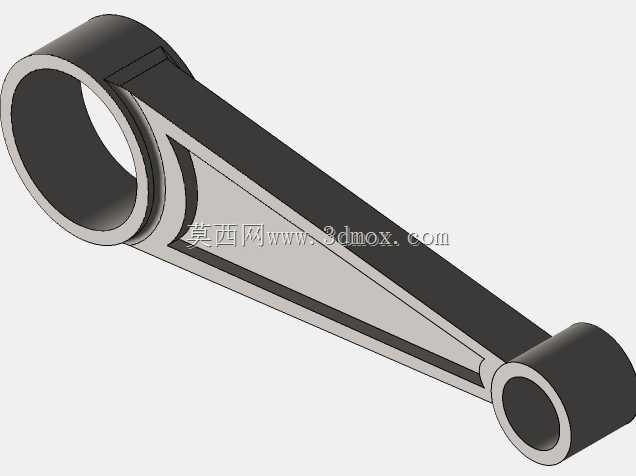

　　模型的设计思路完全遵循量产连杆的工艺逻辑展开，整体采用变截面工字形杆身结构，在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少惯性力对曲轴端的冲击；大小头端采用过渡圆弧平滑衔接，避免直角结构带来的应力突变，小头端预留活塞销安装孔位，孔壁设计有衬套压装的配合边界，大头端为分体式结构（仿真模型中整合为整体网格划分单元，可根据工艺需求拆分轴承盖安装结构），预留曲轴轴瓦的安装定位台阶，所有安装孔的同轴度、圆柱度公差均参考量产零部件的通用设计要求设定，可直接导出工程图用于工艺转化。从安装边界来看，模型严格对齐实际装机的约束条件：小头端通过活塞销与活塞组件连接，仿真过程中对该孔面施加活塞销配合的圆柱约束，

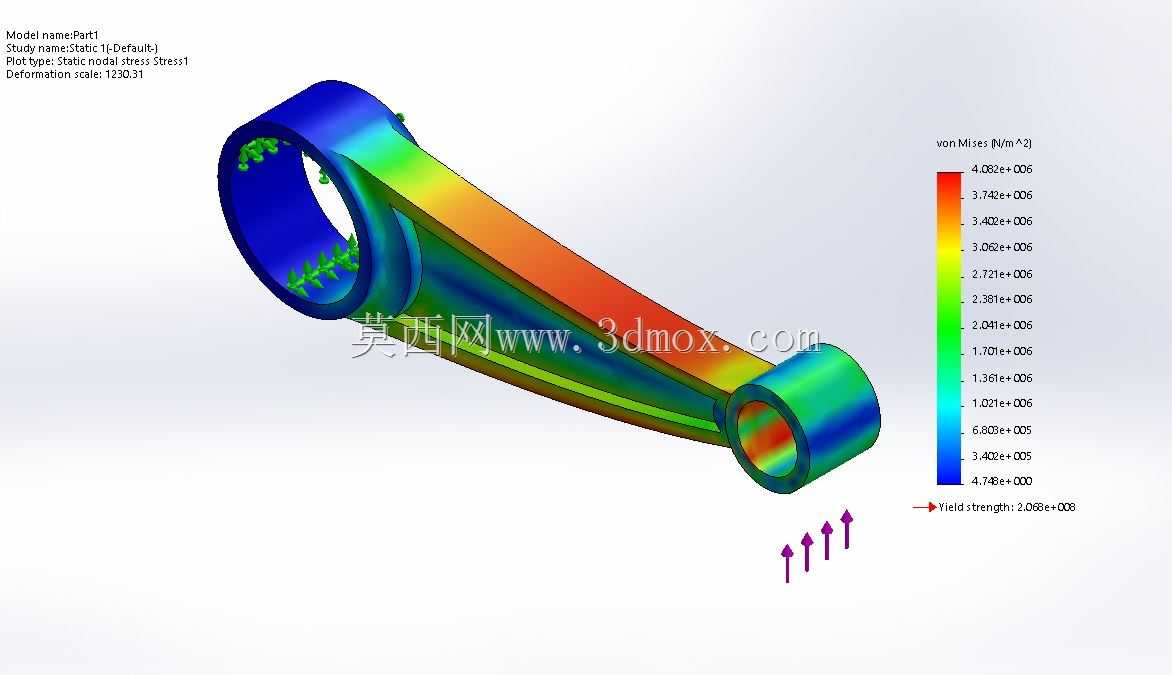

　　模拟活塞销对连杆小头的支撑作用；大头端与曲轴连杆轴颈配合，施加对应旋转副约束，同时在杆身对应位置施加沿气缸轴线方向的爆发压力载荷，以及随曲轴转角变化的惯性力载荷，完全复现发动机做功冲程瞬间的受力状态。从仿真结果的呈现来看，模型完成了网格精细化划分，在大小头过渡区域、杆身截面变化区域做了网格加密处理，保证应力计算结果的精度，云图可直观呈现不同区域的等效应力分布状态，能够快速识别应力峰值区域，对照材料的屈服强度阈值判断结构安全裕度，同时可输出变形量分布结果，校核杆身的刚度是否满足设计要求，避免运行过程中因杆身挠曲过大导致活塞偏磨、轴瓦异常磨损等问题。在结构细节处理上，模型充分考虑了实际加工与装配的工艺需求：大小头的润滑油道预留位置、

　　螺栓连接的凸台结构、杆身表面的喷丸强化区域标识都在模型中做了对应体现，仿真过程中也针对油道周边、螺栓孔周边的应力集中做了单独的结果提取，可用于评估这些工艺结构对整体强度的影响。对于结构设计从业者而言，该模型可作为连杆类构件设计的参考模板，通过调整杆身截面参数、大小头中心距、孔位直径等参数，快速适配不同排量、不同动力输出要求的发动机设计需求，也可通过修改载荷参数，将其拓展应用于压缩机、冲床等其他采用曲柄连杆机构的设备连杆设计校核工作中，大幅减少前期建模与仿真前处理的重复工作量，提升结构迭代的效率。需要注意的是，仿真过程中采用的材料参数为常用的40Cr调质钢参数，实际应用中可根据所选材料的力学性能替换对应参数，重新计算安全裕度，同时若要开展疲劳寿命分析，可在该静力仿真模型的基础上导入载荷谱，完成高周疲劳的寿命预测，进一步完善零部件的全生命周期性能校核。
