钢管桁架式赛车承载底盘框架结构设计

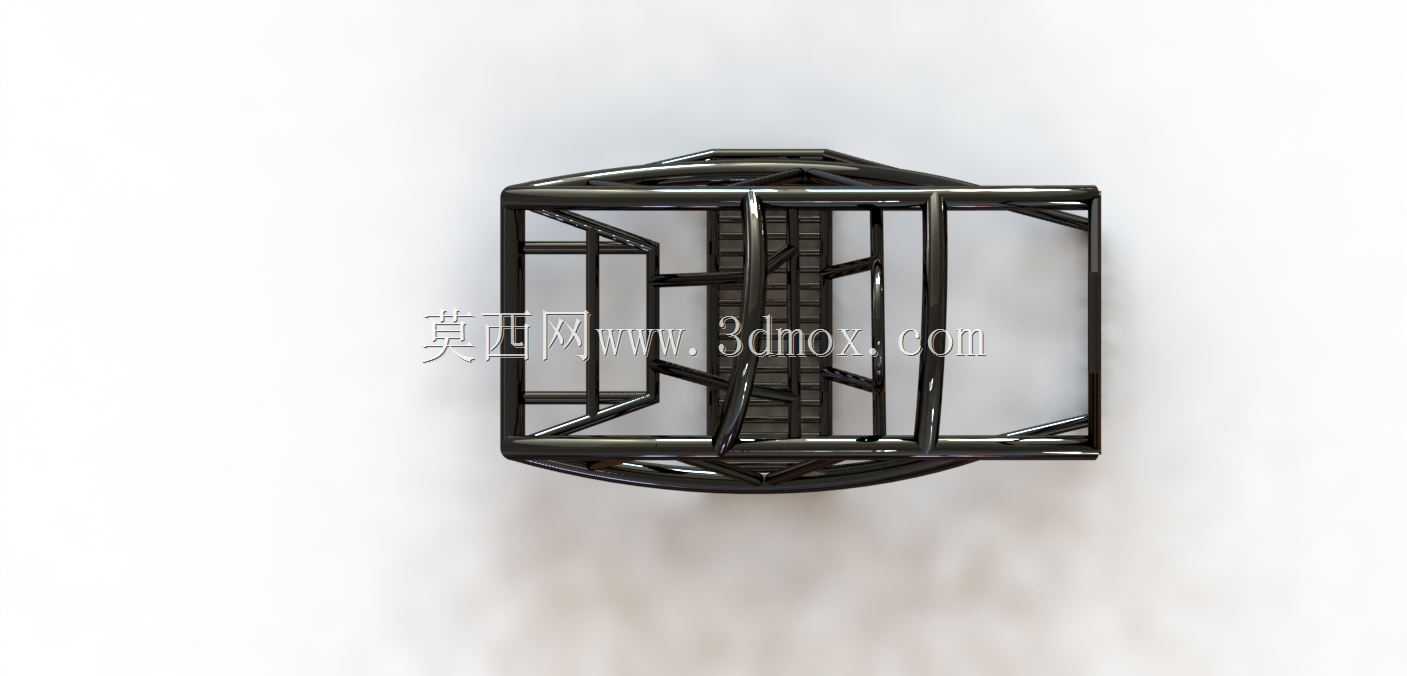

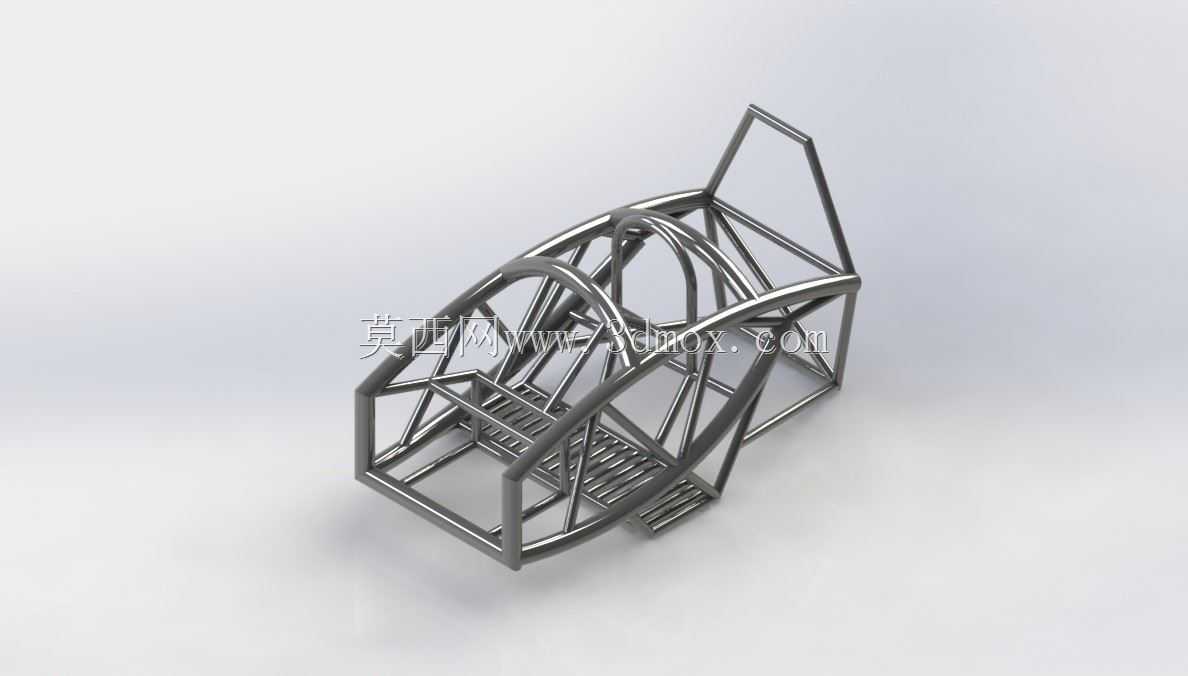

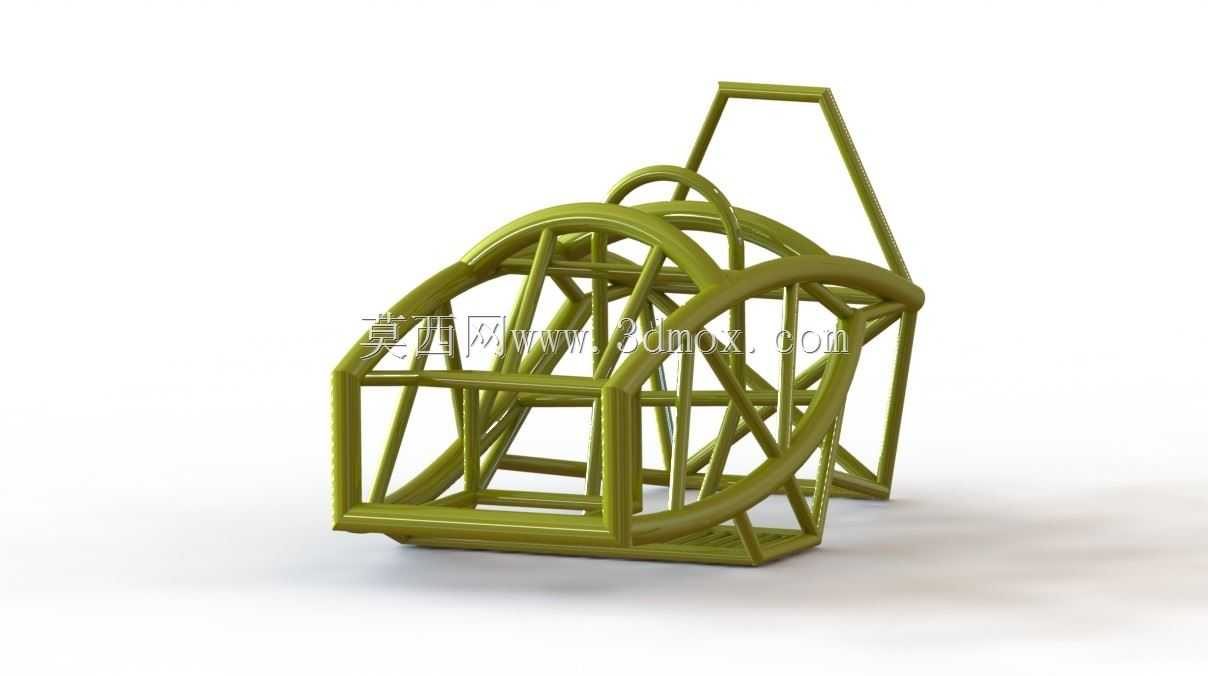

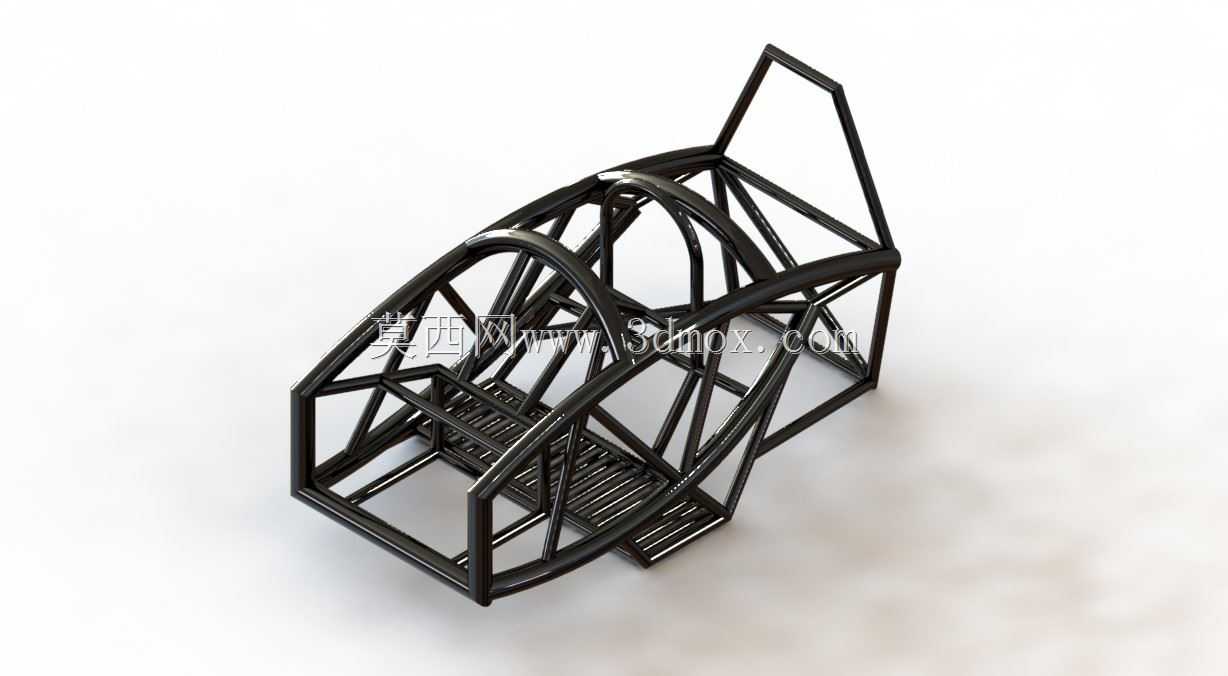

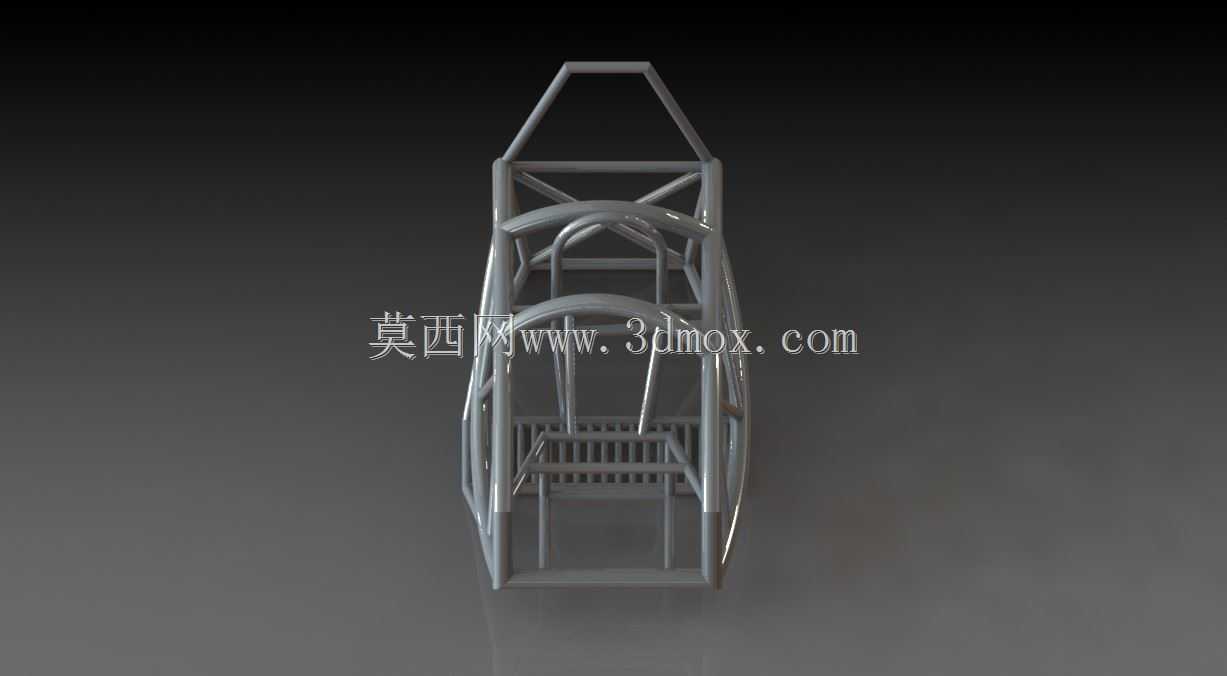

　　该空间钢管桁架底盘结构，主要面向小型单人竞速赛车的承载需求设计，核心作用是为整车动力总成、悬架系统、转向机构、座椅及安全防护组件提供统一的安装基准，同时承担行驶过程中来自路面的冲击载荷、加减速惯性力以及过弯时的侧向力矩，是整车力学性能的核心承载基体。

　　从实际应用场景来看，这类桁架式底盘多用于大学生方程式赛事、小型场地越野赛车、自制改装竞速车辆的搭建，区别于量产乘用车的承载式车身或非承载式大梁结构，该结构完全通过不同管径的薄壁钢管弯制后拼接成型，没有额外的冲压覆盖件作为受力结构，所有载荷均通过钢管组成的空间桁架结构传递分散，能在极低的整备质量下实现极高的结构刚度。

　　设计思路上，整个框架的受力路径做了明确的分区规划：前部区域为前悬架安装点预留了双横臂结构的安装支座位置，左右两侧的纵向主钢管从车头位置一直延伸至后部动力舱区域，作为主要的纵向承力梁，承受制动时的前倾力矩与碰撞时的冲击能量；中部驾驶舱区域做了环形加强结构，围绕驾驶员乘坐空间布置了多层环绕钢管，既为安全带安装点、座椅固定点提供足够的刚度支撑，也能在发生侧翻、侧向碰撞时形成安全防护笼结构，避免乘员舱发生侵入变形；后部区域根据动力总成的布置形式，预留了发动机、变速器、差速器以及后悬架的安装点位，后悬安装点通过斜向支撑钢管与主纵梁连接，将驱动时的扭矩反力、后轮跳动的冲击载荷直接传递到主承力结构上，避免局部应力集中。

　　结构细节上，所有钢管的连接节点均采用相贯线切割后满焊的处理方式，避免出现搭接焊的应力集中问题，不同受力区域的钢管壁厚、管径做了差异化匹配：主承力纵梁、防滚环位置采用大管径厚壁钢管，而仅起辅助支撑、形状固定作用的斜撑采用稍小管径的薄壁钢管，在保证整体刚度满足设计要求的前提下，尽可能降低结构自重。底盘底部预留了踏板总成、电池、线束以及散热系统的安装空间，两侧的横向钢管上预留了车身覆盖件、侧箱散热组件的安装孔位，不需要额外在主结构上焊接支架就能完成外围组件的装配，减少后期改装对主承力结构的强度破坏。

　　安装边界方面，整个底盘框架的前部宽度控制在允许前轮最大转向角度的范围内，避免转向时轮胎与车架发生干涉；中部驾驶舱的宽度满足单人乘坐的操作空间需求，方向盘、换挡机构的安装位置与座椅安装点的相对位置做了人机工程适配，保证驾驶员操作时的肢体活动范围不受钢管结构干涉；后部动力舱的尺寸匹配常规小型竞速动力总成的外形尺寸，预留了传动半轴的运动空间，避免悬架跳动、动力输出时半轴与车架发生剐蹭。底盘的离地间隙根据场地行驶需求做了设定，底部最突出的钢管位置不会在常规过弯、颠簸路面行驶时发生剐蹭，同时重心高度控制在较低区间，提升整车过弯时的抗侧倾能力。

　　从结构力学特性来看，这种空间桁架结构的抗扭刚度远高于同重量的槽型大梁结构，每一段钢管都只承受轴向的拉压载荷，没有多余的弯曲载荷浪费材料性能，在做轻量化优化时，可以通过有限元分析对每一段钢管的受力进行计算，在受力极小的位置可以进一步减小管径或者去除冗余支撑，进一步挖掘轻量化潜力。同时这种结构的改装灵活性极强，后期如果需要调整悬架形式、更换更大尺寸的动力总成，只需要在对应位置局部修改钢管结构，不需要重新制作整个底盘，非常适合定制化赛车、小批量试制车辆的开发场景。
