无内胎轿车钢制轮辋结构设计

　　在乘用轿车的行走系统设计中，无内胎轮辋是直接关联行驶安全性、轮胎匹配精度与整车NVH表现的核心承载部件，不同于早期有内胎结构的轮辋设计，这类无内胎结构需要依靠轮辋本体与轮胎胎圈的紧密贴合实现密封，对轮廓精度、安装止口的形位公差、轮缘的抗冲击性能都有更严苛的工程要求。从实际装车场景来看，这类轮辋主要适配小排量乘用轿车的真空轮胎使用，日常行驶中需要承受整车垂直载荷、加减速过程中的纵向扭矩、转向工况下的横向侧向力，还要应对路面颠簸带来的瞬时冲击载荷，因此结构设计阶段需要在轻量化与结构强度之间找到合理的平衡。

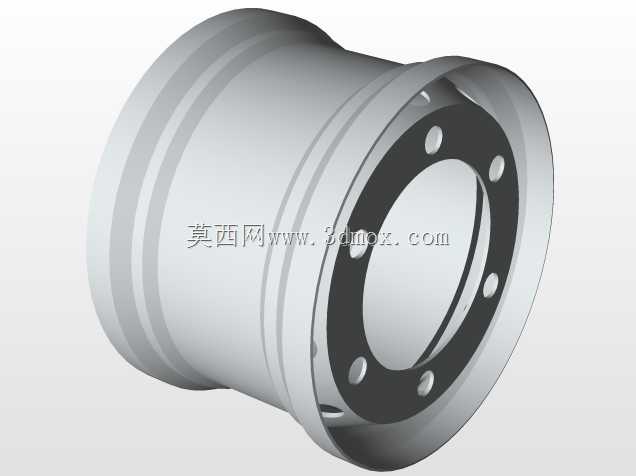

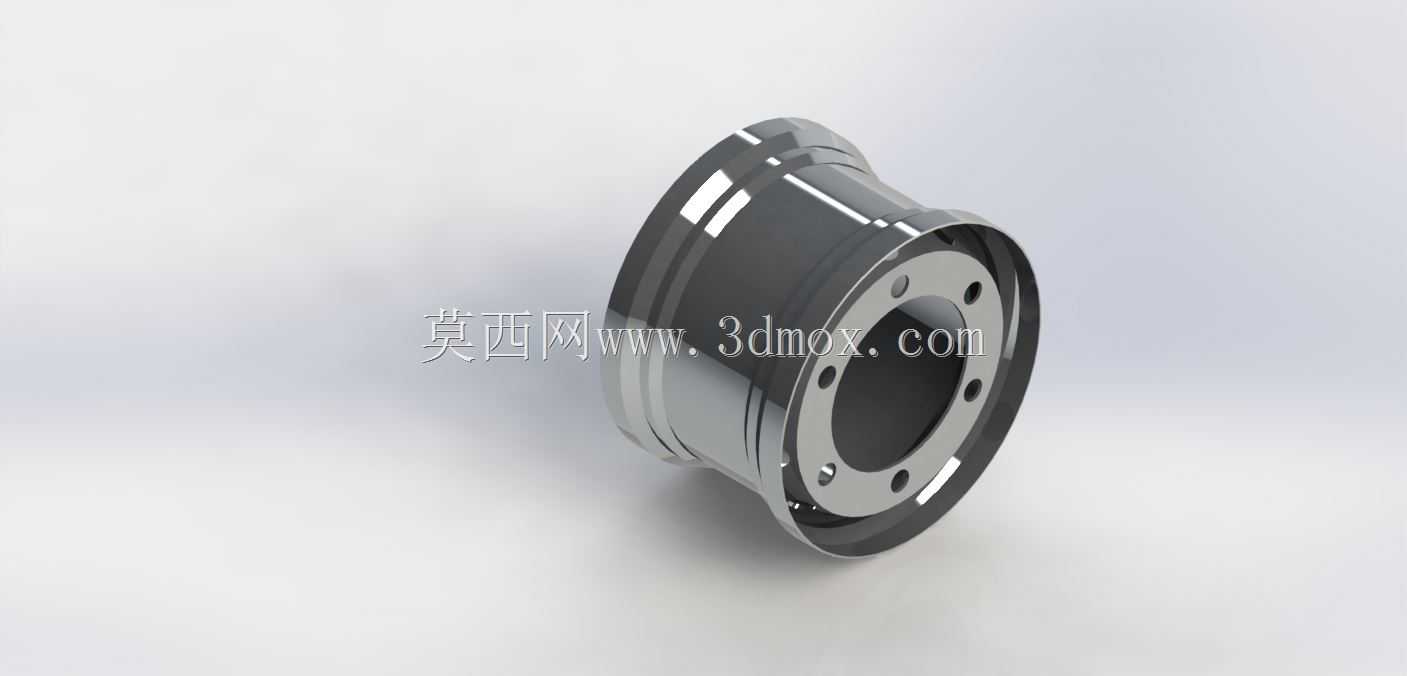

　　从结构功能特性来看，该轮辋采用深槽式整体钢制结构，轮缘部位做了圆弧过渡的加厚处理，能够在轮胎拆装时提供足够的导向空间，同时在轮胎充气后对胎圈形成可靠的轴向限位，避免高速行驶或者急转弯工况下出现胎圈脱开的风险。轮辐与轮辋本体采用焊接连接工艺，轮辐上均匀分布的螺栓孔按照乘用车标准节圆直径设计，安装面的平面度公差控制在0.1mm以内，能够保证轮辋安装到轮毂轴头之后的端面跳动量满足高速行驶的动平衡要求，避免行驶过程中出现方向盘抖动的问题。气门嘴安装位预留了标准的通孔结构，位置避开轮辐的受力加强筋区域，既方便真空胎气门嘴的安装固定，也不会对轮辐的整体强度造成削弱。

　　设计过程中首先需要匹配对应规格的无内胎轮胎轮廓参数，轮辋的标定宽度、胎圈座角度、轮缘高度都严格遵循轮胎匹配的标准规范，胎圈座部位设计了15度的倾斜角，同时在靠近轮缘的位置设置了凸起的安全棱，当轮胎出现意外失压时，这个安全棱能够卡住胎圈，避免胎圈完全滑入轮辋深槽导致车辆瞬间失控，这也是无内胎轮辋区别于传统有内胎结构的核心安全设计点。轮辐部分采用不等厚的冲压成型结构，在螺栓安装孔周围做了局部的沉台加强，既能够分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形，也能在不额外增加整体壁厚的前提下提升轮辐的抗弯曲、抗扭转刚度。深槽部位的过渡圆角经过反复校核，既保证轮胎拆装时有足够的操作空间，也避免圆角过小导致的应力集中问题，在车辆经过坑洼路面受到冲击载荷时，应力能够沿着轮辋的圆弧轮廓均匀分散，不会在局部位置出现应力峰值导致开裂。

　　从安装边界尺寸来看，该轮辋的中心孔直径按照对应车型的轴头配合尺寸设计，装配时能够与轴头形成精准的径向定位，配合螺栓孔的位置度公差，保证轮辋安装后的旋转中心与车轴轴心完全重合，减少动平衡校正时的配重块添加量。轮辋的轴向偏距经过匹配计算，保证装车之后轮胎的接地面中心与悬架的转向节主销中心线偏移量在设计允许范围内，不会额外增加轮毂轴承的偏载负荷，也能避免轮胎与翼子板、悬架拉杆在转向或者颠簸压缩时出现运动干涉。轮辋的整体轴向宽度控制在合理范围内，既保证轮胎安装后有足够的侧向支撑刚度，也不会超出整车的轮距设计要求，避免轮胎突出翼子板带来的泥水飞溅、法规合规性问题。

　　在实际的工程验证环节，这类轮辋需要通过13度冲击试验、弯曲疲劳试验、径向疲劳试验三项核心台架验证，设计阶段的三维建模过程中就已经对各个受力工况做了对应的结构优化，比如在轮辐与轮辋的焊接连接处做了圆弧过渡的结构设计，减少焊接应力集中的同时提升连接强度；轮缘部位的材料厚度比轮辋筒体部分稍厚，应对路边石剐蹭、路面冲击时不容易出现变形失圆。不同于铝合金铸造轮辋的设计思路，这类钢制轮辋更侧重量产成本控制与复杂工况下的抗变形能力，适合入门级乘用轿车的配套使用，后期维护成本更低，出现轻微变形后也可以通过校正工艺修复，不需要整体更换。
