带格栅结构圆形轻质过滤承载构件

　　在通风净化、流体预处理、轻量承载隔断类设备的结构设计中，这类带规整格栅的圆形轻质构件是应用频次极高的功能部件，很多刚接触结构设计的工程师容易忽略这类构件的细节设计，往往直接套用通用平板结构，最后在实际装配运行中出现风阻过大、积尘不均、结构形变超差等问题。从实际工程场景来看，这类构件常被用在新风系统的初效段承载位、小型除尘设备的进风均流层、工业机柜的通风隔断处，部分有轻质物料筛分需求的小型设备上，也会将这类构件作为筛网的承托骨架使用，它不需要承担大载荷的冲击，核心作用是在极低自重的前提下，实现流体均布、轻质物料承托、隔断防护的功能。

　　设计这类构件的时候，首先要锚定安装边界的尺寸约束，圆形外轮廓的公差需要匹配对应安装位的卡槽或者压圈尺寸，通常外圆的尺寸公差要控制在h7级别，避免装配时出现间隙过大漏风、或者过盈量太大压装变形的问题。构件的厚度不需要做的过大，整体厚度控制在外圆直径的1/15到1/20区间即可，过厚会无端增加材料成本与自重，过薄则会在气流持续冲击下出现共振异响，尤其是在风速超过3m/s的通风场景中，厚度不足的平板格栅很容易产生低频振动，传递到设备外壳上形成难以排查的异音。

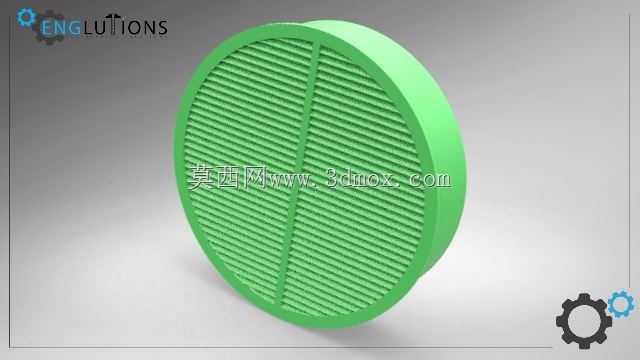

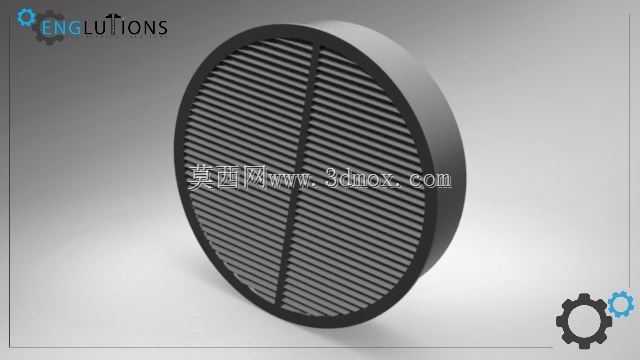

　　格栅部分的设计是整个构件的核心，图中这类平行等距的格栅结构，需要根据实际通过的介质调整筋条的宽度与间隙：如果是作为空气过滤的承托件，筋条间隙可以控制在3-5mm，筋条宽度1.5-2mm，既能够保证足够的通风面积，又可以给后方的滤材提供均匀的支撑点，避免滤材在风压作用下出现局部塌陷；如果是作为轻质物料的筛分承托，间隙尺寸则要根据待筛分物料的粒径调整，同时筋条的迎料面可以做微小的倒角处理，减少物料卡滞在筋条缝隙中的概率。筋条的排布方向不需要刻意做对称以外的特殊设计，平行等距的排布在注塑或者3D打印加工时，能够最大程度降低脱模或者支撑去除的难度，减少加工工序的成本。

　　构件的边缘做了等宽的加厚边框设计，这个细节是很多新手设计时容易遗漏的，边框的厚度要比内部格栅的筋条厚0.8-1.2mm，一方面是给安装压合提供足够的承压面，避免安装时压裂格栅筋条，另一方面边框可以提升整个圆形构件的结构刚性，让整个构件的平面度更容易控制，在存放和运输过程中不容易出现翘曲变形。边框的外侧不需要做额外的卡扣结构，这类圆形构件通常采用压圈或者端盖压紧的方式固定，光滑的外圆面更方便装配时的对位调整，也能适配不同厚度的密封胶条安装需求。

　　从材料选型的角度来看，这类轻质构件优先选用低密度的工程塑料即可，比如改性PP或者ABS，不需要选用金属材料，一方面塑料的自重更轻，能够降低设备整体的负重，另一方面塑料本身的自润滑特性不容易积尘沾附，日常维护时用压缩空气吹扫就可以清理表面附着的杂物。如果是用在有一定温度要求的场景，比如靠近设备发热端的通风位，可以替换为耐温的尼龙材质，不需要改变整体的结构尺寸，仅调整材料参数就能满足耐温需求。

　　在做三维建模的时候，这类构件的建模逻辑不需要做复杂的曲面处理，先绘制圆形的外轮廓草图，拉伸生成基础的边框实体，再在内侧区域绘制格栅的筋条草图，拉伸到与边框齐平的高度即可，需要注意的是筋条与边框的交接处要做0.3-0.5mm的圆角过渡，避免应力集中，在长期受气流冲击的场景下，直角交接的位置很容易出现应力发白甚至断裂的问题，微小的圆角处理几乎不会增加加工成本，却能大幅提升构件的疲劳寿命。另外建模时要注意整个构件的拔模角度，顺着脱模方向给筋条和边框添加1度左右的拔模斜度，确保后续开模量产时能够顺利脱模，不会出现拉伤构件表面的问题。

　　实际选型应用时，需要根据设备的额定通风量核算构件的有效通风面积，有效通风面积即所有格栅间隙的面积总和，通常要大于连接管道的横截面积，避免因为构件的遮挡导致风阻过大，影响设备的通风效率。如果设备的通风量较大，可以在不改变外圆安装尺寸的前提下，适当减小筋条的宽度，增大间隙占比，但要同步校核筋条的结构强度，确保在额定风压下筋条的形变量不超过0.2mm，避免因为筋条形变过大导致后方的滤材或者筛网出现移位。
