小型棘轮式手动下绞盘结构设计

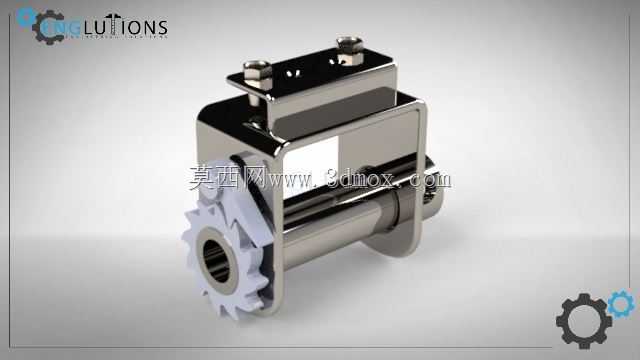

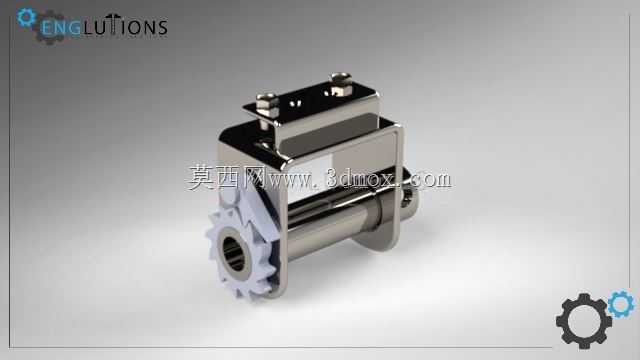

　　在户外越野救援、小型起重作业、轻型物料牵引、帐篷索具张紧、农用小型机具固定这类场景里，手动绞盘是无需外接动力就能完成负载牵引、绳索收放的核心部件，这款棘轮式下绞盘的结构设计，完全围绕小空间安装、手动操作省力、负载锁止可靠这几个核心工程需求展开。从结构组成来看，整套部件包含金属冲压成型的安装支架、带棘爪的棘轮传动组件、中心卷筒轴、顶部压紧固定螺栓、侧部导向齿盘几个核心部分，安装支架采用双侧立板折弯结构，立板上预留的卷筒轴安装孔同轴度公差控制在0.05mm以内，避免卷筒转动时出现卡滞、偏磨的问题，支架顶部的两个固定螺栓孔位，适配常用的槽钢、方管安装基面，安装时不需要额外加工复杂的连接结构，直接穿入螺栓锁紧即可完成固定，整体安装边界的宽度控制在80mm区间，高度不超过120mm，卷筒的有效绳索容纳长度为60mm，可容纳直径4mm的钢丝绳或高强度尼龙绳长度约15米，完全覆盖轻型牵引场景的绳索长度需求。

　　设计过程中优先考虑了手动操作的力传递效率，棘轮齿形采用不对称的渐开线齿廓，手动转动摇臂时棘爪可以顺畅滑过齿面完成进给，当负载反向受力时，棘爪会立刻卡入棘轮齿槽完成锁止，不会出现绳索倒滑、负载下坠的风险，这种结构不需要额外设置刹车组件，依靠机械结构本身的自锁特性就能实现负载保持，相比带摩擦片刹车的绞盘结构，零件数量减少了30%，后期维护只需要定期在棘爪转动销轴处加注润滑脂即可，不需要频繁更换磨损的刹车摩擦片。卷筒部分采用空心轴结构，在保证整体抗扭强度的前提下，尽可能降低了整套部件的自重，空心轴的壁厚经过强度校核，在承受额定150kg牵引负载时，轴的最大弯曲变形量不超过0.1mm，不会出现轴体弯曲导致的转动卡滞问题。侧部的导向齿盘和支架立板之间留有0.2mm的间隙，既可以对绳索的收放起到导向作用，避免绳索在卷筒上乱绳、卡入支架缝隙，也不会因为间隙过小导致转动时出现摩擦阻力。

　　实际使用场景中，这类下绞盘可以固定在越野车的前保险杠位置，当车辆陷入泥泞、沙地时，通过连接锚点转动摇臂就能完成车辆的自救脱困，也可以固定在小型货运三轮车的车架上，用来收紧捆绑货物的绳索，避免运输过程中货物散落，在农业大棚搭建场景中，还可以用来张紧大棚的压膜绳，相比手动拉扯绳索的固定方式，张紧力更均匀，也不会因为绳索回弹造成人员受伤。设计时特意将棘爪的操作拨片设置在支架侧部的易触碰位置，需要释放绳索时，只需要拨动拨片让棘爪脱离棘轮齿槽，就可以匀速拉出绳索，不需要持续施加摇臂转动力，操作的便捷性经过多轮结构优化，拨片的操作力控制在10N以内，佩戴劳保手套也可以轻松完成操作。整套结构的所有金属零件都采用镀锌表面处理，在户外潮湿、淋雨的使用环境下，不会轻易出现锈蚀卡滞的问题，适合长期在户外无遮蔽的场景下使用，零件之间的连接销轴都采用卡簧限位，不需要额外的防松结构，长时间震动工况下也不会出现销轴脱出、结构散架的问题。在三维建模过程中，所有配合面都按照实际装配公差进行了间隙预留，虚拟装配时没有出现干涉问题，转动副的运动仿真可以顺畅完成绳索收放、棘轮锁止、棘爪释放的全流程动作，完全可以直接用于后续的零件加工、样机试制环节，不需要再进行额外的结构调整。
