Y型三通金属通风管道结构设计

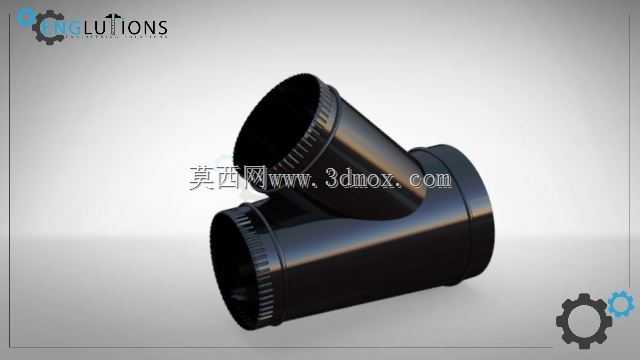

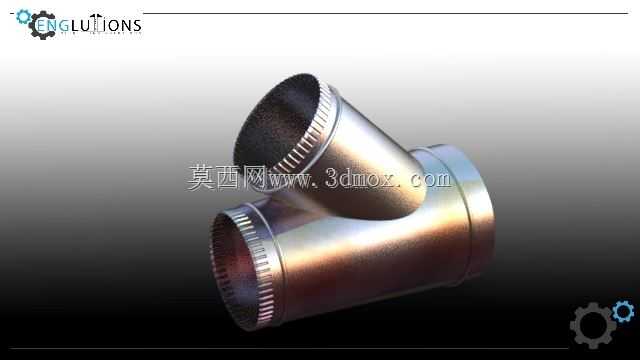

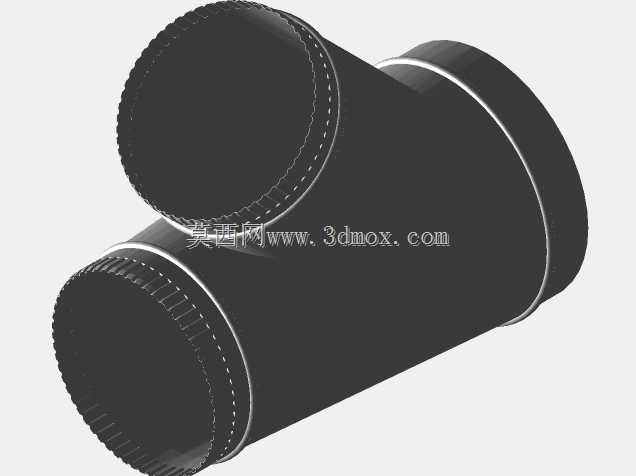

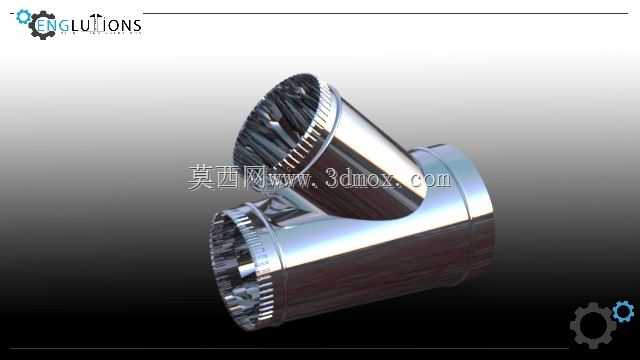

　　在商用暖通空调系统、工业除尘排风管网、车间集中送排风布局中，Y型三通风管是实现气流分流、合流的核心连接部件，这款斜接式Y型金属风管的结构设计，完全围绕现场安装的实际工况展开，没有冗余的造型修饰，每一处结构都服务于气流输送与安装适配的核心需求。从结构功能来看，这款三通采用主管斜接支管的结构形式，支管与主管的夹角经过气流模拟优化，既避免了直角三通带来的风阻骤增问题，也不会因为夹角过小导致支管段占用过多安装空间，能够在有限的吊顶夹层、设备层空间内完成管路分叉布局。两端的连接端口采用翻边压筋结构，端口处的环形凸筋能够在对接法兰或者插接软管时提供足够的卡接限位，翻边平面可以配合密封胶垫实现端面密封，避免管网运行时出现漏风泄压的问题，

　　这种端口结构不需要额外焊接连接法兰，现场安装时可以直接插接配套的风管段，配合喉箍或者法兰压条就能完成固定，能够大幅缩短现场施工的周期。从设计思路层面，这款风管的壁厚取值参考了常规低压通风系统的承压要求，金属板材的厚度既能够满足管网运行时的结构刚度，避免风机启停时的风压波动导致管壁震颤产生噪音，也不会因为壁厚过大增加不必要的材料成本与构件自重。支管与主管的相贯线位置采用圆弧过渡处理，没有尖锐的拼接棱角，一方面能够减少气流在分叉位置的涡流损耗，降低管网整体的风阻，减少风机的运行负载，另一方面也能避免尖锐接缝处积留粉尘、纤维类杂物，在除尘系统、排风系统使用时，能够降低杂物挂壁堵塞管路的概率，减少后期管网维护的清理频次。

　　在安装边界的适配性上，这款三通的三个端口轴线处于同一平面，安装时不需要额外做空间扭转适配，主管段保持直线贯通的形态，支管斜向引出，在管路排布时可以直接沿墙体、支架走向铺设，不需要额外定制异形转接件。构件整体的自重控制在常规支吊架的承重范围内，单个支吊点就可以完成该构件的承重固定，不需要额外增设加强支架。端口的标准尺寸可以适配同规格的圆形金属风管、柔性通风软管，在改造项目中也可以直接替换老旧损坏的同类型三通构件，不需要调整原有管路的排布走向。在实际应用场景中，这类三通既可以用在公共建筑的中央空调送风系统中，将主送风管道的气流拆分输送到不同的功能区域，也可以用在工业车间的焊接烟尘除尘系统中，将多个工位的吸尘支管汇流到主除尘管道，

　　还可以用在地下车库的排风管网、厨房排油烟系统的管路分叉节点。针对不同的输送介质特性，这款结构的基础上只需要调整板材材质与密封结构，就可以适配不同的工况：输送普通空气时采用常规镀锌板材即可，输送腐蚀性气体时可以更换为不锈钢板材，输送高温烟气时可以增加内壁隔热层结构，核心的三通连接结构不需要做大幅调整，具备很强的场景适配性。从建模精度来看，这款模型完整还原了构件的所有结构细节，包括端口的压筋轮廓、相贯线的过渡圆弧、管壁的厚度参数，在做管网整体装配模拟时，可以直接导入模型完成管路干涉检查，提前预判现场安装时可能出现的管线碰撞问题，也可以基于这个模型直接展开生成板材下料图，对接数控钣金加工设备完成构件生产，不需要二次测绘建模。很多设计人员在做通风管网设计时，往往忽略三通这类连接部件的结构细节，直接用简化的线条代替三维构件，导致现场安装时出现端口对接不上、安装空间不足、风阻计算偏差过大的问题，这类精细化的构件模型，能够帮助设计人员在方案阶段就把所有安装细节考虑到位，减少现场施工的变更量。
