L型带安装孔槽型机械支撑座结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484892
  • L型带安装孔槽型机械支撑座结构设计
  • L型带安装孔槽型机械支撑座结构设计

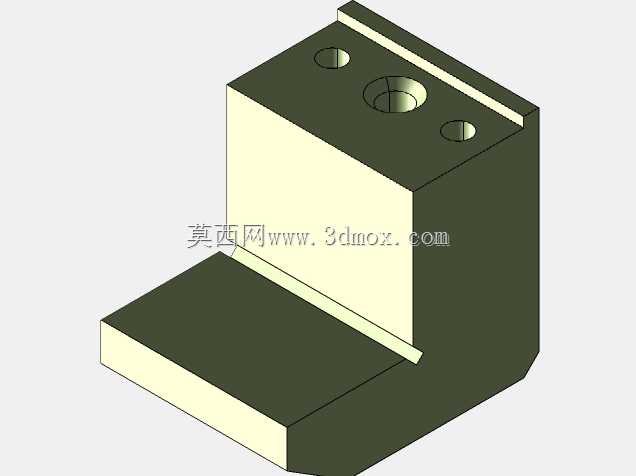

  这款L型支撑结构件,在小型工装夹具、非标自动化设备的工位定位模块中应用十分广泛,日常在产线的工件承托、检测工位的载具基座、小型执行元件的安装固定场景里,都能见到这类结构的身影。从结构功能来看,它采用直角弯折的一体式构型,竖直段的平面可用于抵靠待定位工件的侧立面,水平段的顶面作为承托面承载工件的重力,水平段端面开设的三个同轴通孔,用于穿装紧固螺栓将整个座体固定在设备基板或者工装底板上,竖直段与水平段衔接处的内凹型腔,一方面是为了避让工件底部的凸起结构,避免装配时出现干涉,另一方面也能在保证结构强度的前提下减少实体材料的用量,降低零件整体重量。

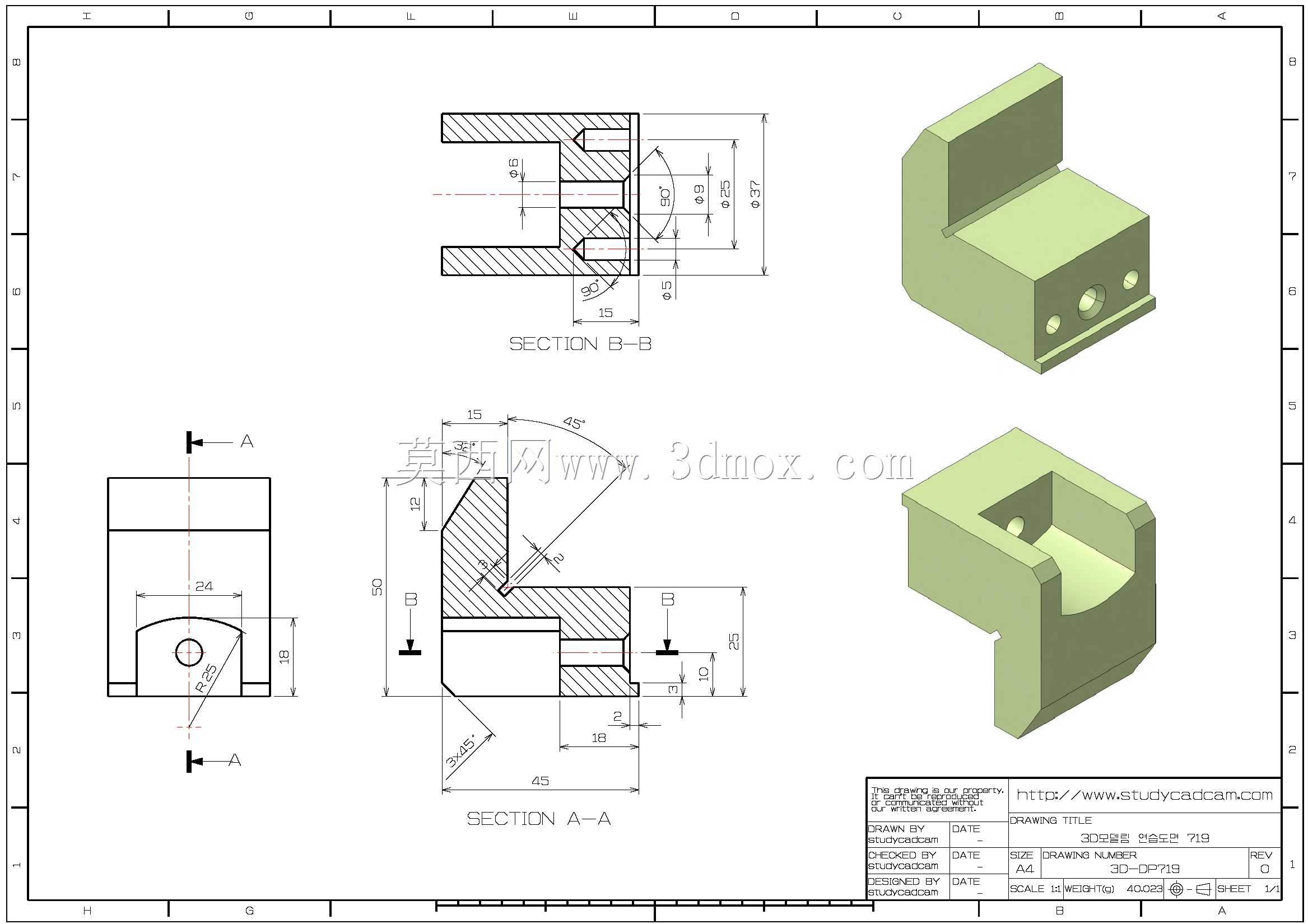

  从设计思路上拆解,整个零件的结构排布完全围绕装配适配性展开,两个方向的剖视图清晰展示了内部型腔的加工边界,SECTION B-B对应的水平段剖视,明确了内孔的台阶尺寸、端部球面凹槽的位置精度,这类球面凹槽通常用于配合钢珠定位头,实现工件的快速对位,减少装配时的调整时间;SECTION A-A对应的竖直方向剖视,标注了各段壁厚、斜面的倾斜角度,竖直段外侧的60度倾斜面,是为了适配工件对应位置的斜向轮廓,保证定位时两者完全贴合,不会出现间隙导致定位偏移。

  尺寸与安装边界方面,零件整体的长宽高尺寸控制在小型工装的适配范围内,水平段的安装孔采用等间距排布,孔位中心距符合通用工装底板的T型槽间距标准,不需要额外加工过渡连接板就能直接安装;竖直段的高度尺寸经过核算,刚好匹配常见小型冲压件、机加工件的侧边定位高度,不会因为过高导致工件放置时倾斜,也不会因为过低失去侧向限位的作用。零件的所有棱边都做了小尺寸倒角处理,既可以去除机加工产生的毛刺,避免装配时划伤操作人员,也能在工件落位时起到导向作用,让工件顺着倒角滑入定位位置。

  在实际加工层面,这类零件通常采用铝合金或者45号钢作为毛坯材料,型腔部分通过铣削加工成型,安装孔采用钻铰工艺保证孔位精度,表面根据使用场景做氧化或者发黑处理,提升耐磨性能与防锈能力。设计时特意将壁厚控制在均匀范围内,避免铣削加工时因为壁厚不均导致应力变形,同时内型腔的转角处都预留了刀具圆角,不需要使用特殊的细长刀具就能完成加工,有效降低了加工成本与加工难度。在装配调试环节,这类支撑座不需要复杂的调整步骤,只要通过三个安装孔紧固在底板上,就能保证定位面的垂直度与平面度满足使用要求,日常维护也十分便捷,出现磨损后直接更换即可,不需要对整个工装进行拆解调整。
