十字轴式万向传动连接关节结构设计

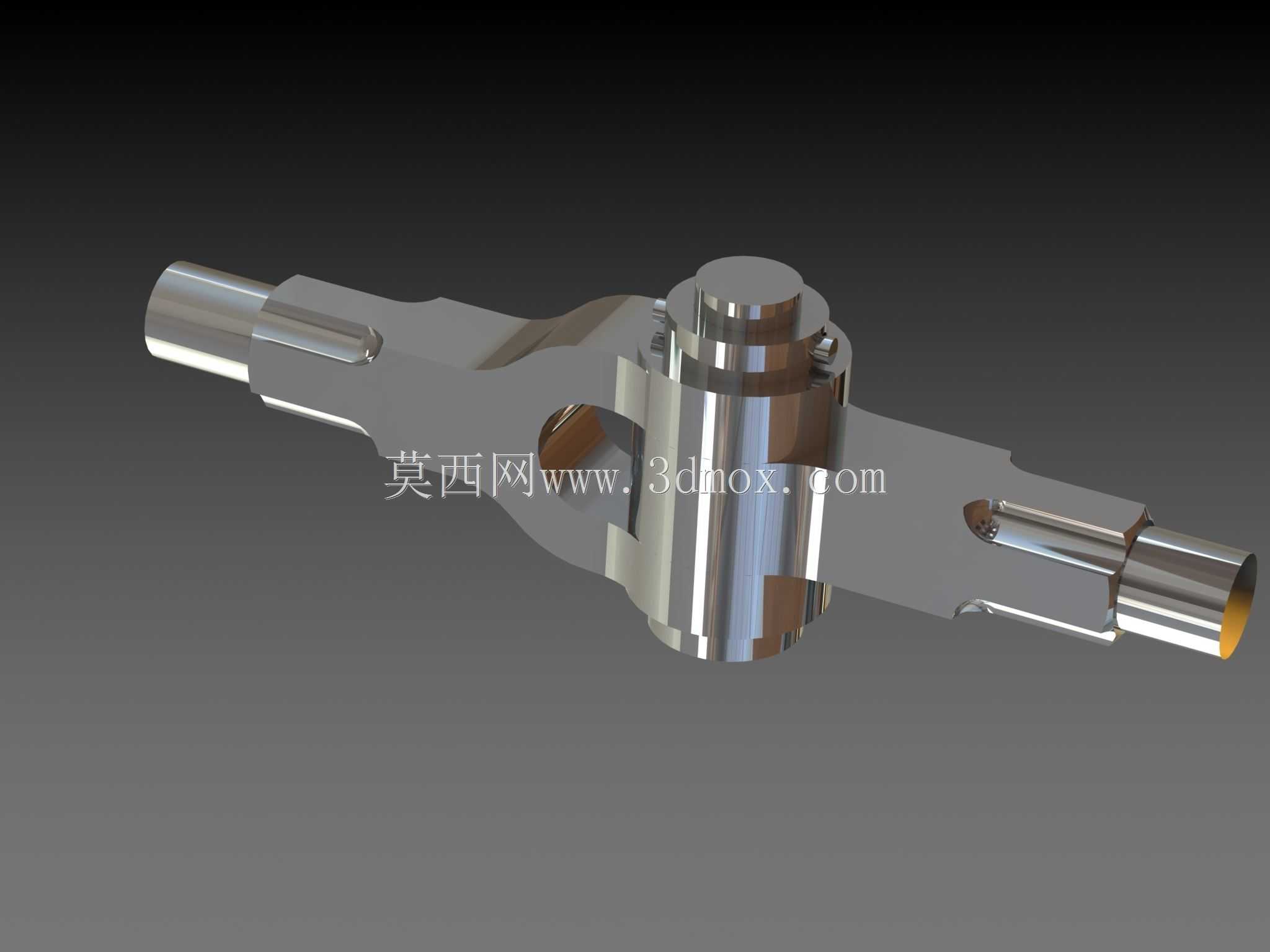

　　这类十字轴式万向连接关节，是传动系统里用来补偿轴系间角度偏移、轴向窜动的核心连接部件，常见于需要变角度传递扭矩的工况场景，比如商用车的传动轴分段连接、工业设备的长距离轴系对接、农机的行走传动链路里，都能看到这类结构的身影。不同于刚性联轴器只能传递同轴扭矩，这类关节可以在两轴存在3-15度夹角的状态下稳定传递旋转动力，不会因为安装对中误差、设备运行中的机架形变出现卡滞、应力集中断轴的问题。从结构设计逻辑来看，中间的十字轴芯是整个部件的扭矩传递核心，四个轴颈分别嵌入两侧叉形接头的轴孔内，轴颈和叉孔之间预留了轴承安装位，实际量产时会配套滚针轴承来降低转动摩擦阻力，避免长期摆动磨损导致的传动间隙过大。两侧的轴头采用了阶梯轴设计，

　　靠近叉体的位置做了轴肩定位，用来匹配对接部件的安装孔端面，轴头末端预留了卡簧槽或者螺纹段，方便和外接的传动法兰、轴套做轴向固定，防止运行过程中出现轴向窜动脱出。在外形尺寸的边界控制上，这类关节的最大回转直径由中间十字轴的摆动范围决定，设计时需要预留足够的摆动避让空间，避免关节在最大摆角状态下和周边的机架、护罩发生运动干涉；两侧轴头的同轴度公差需要控制在IT7级以内，叉体的轴孔位置度公差要严格管控，否则会导致十字轴轴颈受力不均，运行中出现偏磨、异响，大幅缩短部件的使用寿命。实际选型应用时，需要根据传递的额定扭矩匹配十字轴的轴颈直径，轴颈越粗，能承受的冲击载荷、峰值扭矩就越高，针对重载工况还会在叉体和十字轴的接触位置做渗碳淬火处理，

　　表面硬度达到HRC58-62，提升耐磨性能。不同于球笼式等速万向节，这类十字轴万向关节结构更简单，维护成本更低，适合大扭矩、低转速的传动场景，在安装时如果是单关节使用，输出轴的转速会存在周期性波动，因此长距离传动时通常会成对使用两个万向关节，通过相位对齐来抵消转速波动，保证传动的平稳性。设计这类三维结构时，需要重点校核十字轴轴颈的弯曲强度、叉体根部的剪切强度，同时要模拟最大摆角状态下的运动包络，确认各部件之间不存在运动干涉，轴头的配合尺寸要和对接的传动部件做匹配，避免出现安装错位的问题。叉体的过渡位置全部采用圆角过渡，避免应力集中，因为传动过程中关节会承受交变的冲击载荷，直角过渡位置很容易在长期循环载荷下出现疲劳裂纹，最终导致部件断裂失效。
