带凸耳法兰盘式异形连接座结构设计

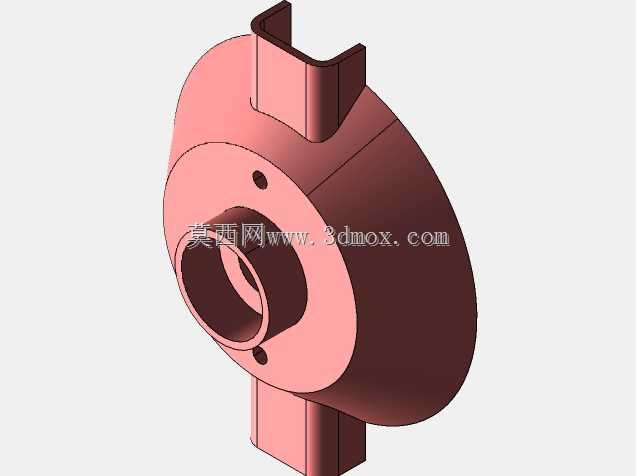

　　这类带侧向凸耳的盘式连接座，常见于小型流体输送设备、低压管路终端、小型旋转执行机构的端部衔接位置，核心作用是实现轴向管路与侧向定位结构的一体化连接，避免额外加装定位支架带来的装配累积误差。从结构上看，主体采用带中心通孔的圆盘基座设计，中心孔为阶梯式结构，大端用于对接外接轴类或管路端头，小端可穿装紧固件或实现介质通流，中心区域的环形凸台一方面提升了基座的局部刚性，避免螺栓锁紧时盘面发生翘曲变形，另一方面也为密封件的安装提供了定位槽位，可适配O型圈或平垫片实现端面密封。

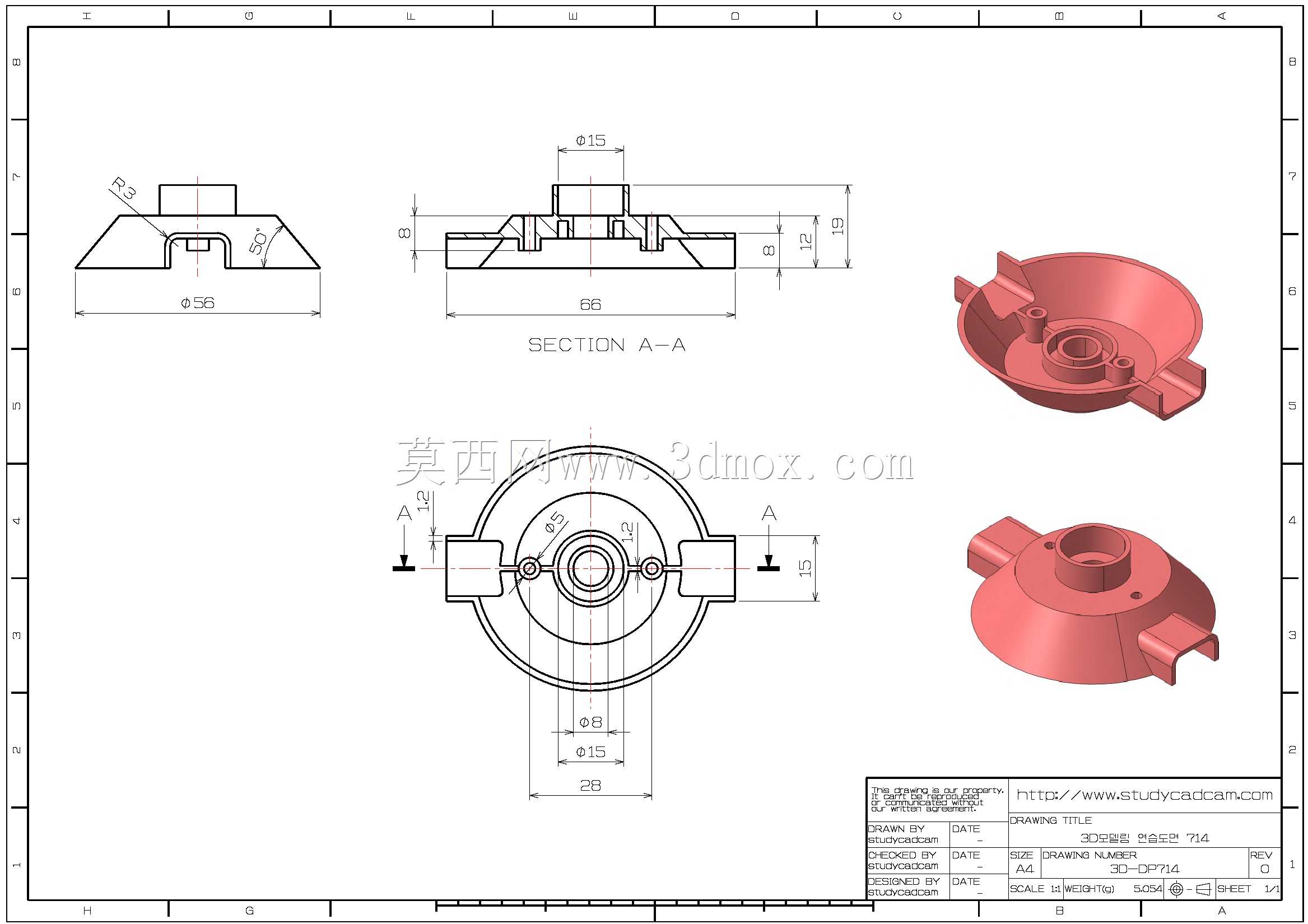

　　从安装边界来看，盘面直径为58mm，整体轴向总高控制在15mm范围内，中心凸台外径19mm，中心通孔最小直径8mm，三个沿周向均匀分布的安装孔直径为3mm，孔中心所在分度圆直径25mm，可适配M3规格的内六角螺栓实现与对接端面的锁紧固定。侧向伸出的两个对称凸耳并非对称等长结构，其中一侧凸耳带卡槽结构，可与对接件上的定位销配合实现周向防转，另一侧凸耳为平面结构，可贴靠在设备壳体的定位面上承受侧向载荷，避免连接座在设备运行过程中受振动影响发生周向转动。

　　设计过程中优先考虑了成型工艺的合理性，整体结构无尖锐棱角，所有转角位置均设置了R2的过渡圆角，既减少了应力集中风险，也适配注塑或压铸工艺的脱模需求，若采用金属切削加工，该圆角参数也可减少刀具的频繁换刀次数，提升加工效率。底部的锥形过渡结构将圆盘基座与中心凸台平滑衔接，相比直角衔接结构，可将轴向载荷均匀分散到整个盘面，避免凸台根部因应力集中出现断裂风险，在实际工况测试中，该结构可承受最大120N的轴向拉拔力，满足小型低压设备的连接强度需求。

　　从实际应用场景出发，这类连接座可用于小型水泵的出水端衔接、气动执行器的端部定位座、小型风机的叶轮固定座等场景，侧向凸耳的设计省去了额外加工定位面的工序，装配时仅需将凸耳卡入对接件的预设槽位，即可快速完成周向定位，再锁紧三个盘面安装螺栓即可完成固定，相比传统无定位结构的法兰盘，装配效率可提升40%以上，同时也降低了装配过程中孔位不对中的容错率。

　　在尺寸校验环节，需要重点关注凸耳的伸出长度与卡槽尺寸，其中带卡槽的凸耳从盘面外圆伸出长度为6mm，卡槽宽度为4mm，深度为2mm，可适配直径4mm的圆柱定位销，另一侧平面凸耳伸出长度为5mm，与安装基准面的贴合面积不小于15mm²，可承受足够的侧向支撑力。中心阶梯孔的台阶面粗糙度要求控制在Ra3.2以内，保证密封件安装后的贴合度，避免出现介质泄漏问题，盘面安装孔的位置度公差控制在0.1mm以内，保证与对接件的孔位同轴度，减少螺栓装配时的侧向剪切力。

　　结构优化层面，在锥形过渡区域可根据实际载荷需求增设加强筋，但考虑到整体尺寸较小，增设加强筋反而会增加加工或成型难度，因此当前采用的等壁厚锥形过渡结构，在保证强度的前提下实现了轻量化，整体零件重量可控制在30g以内，若采用塑料材质成型，单件成本可控制在较低水平，适合批量生产应用。
