工程机械发动机侧置传动端盖结构设计

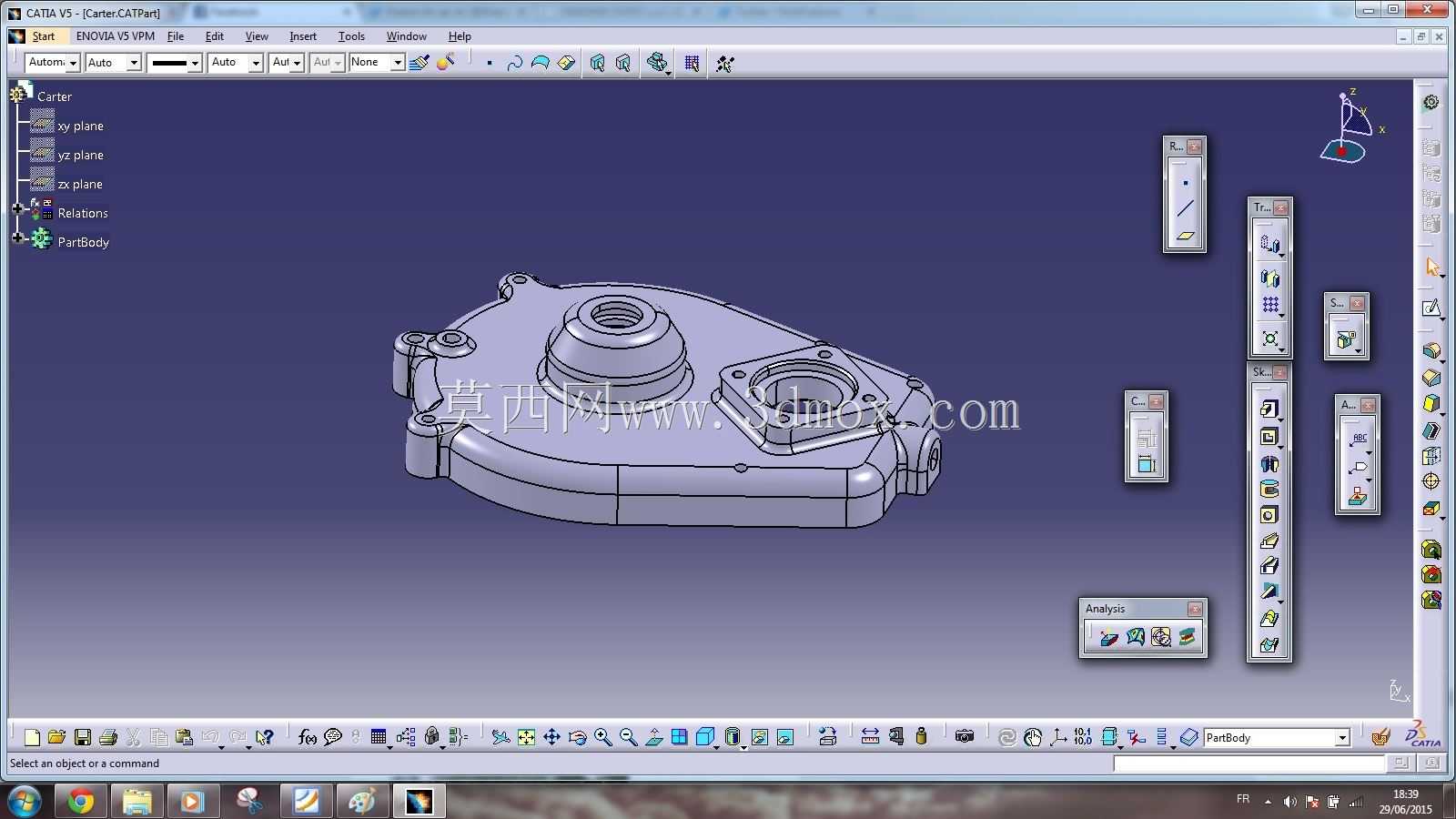

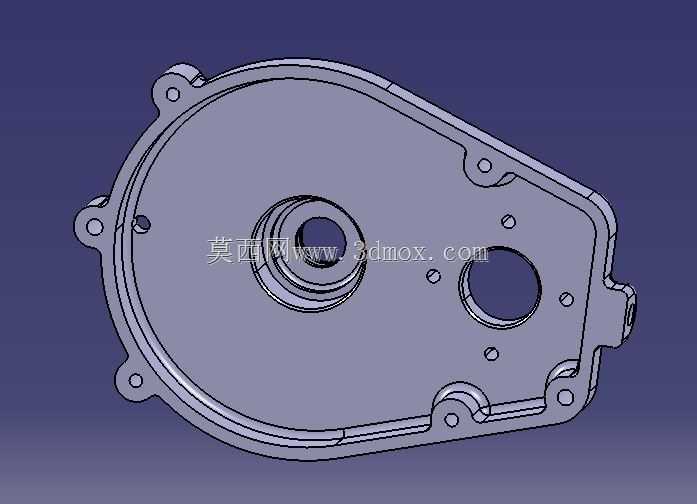

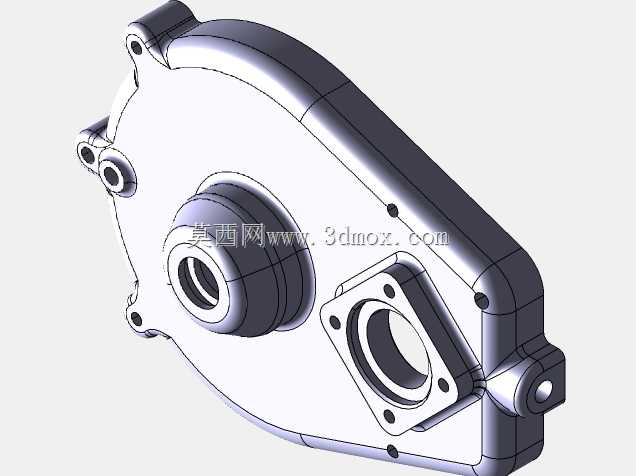

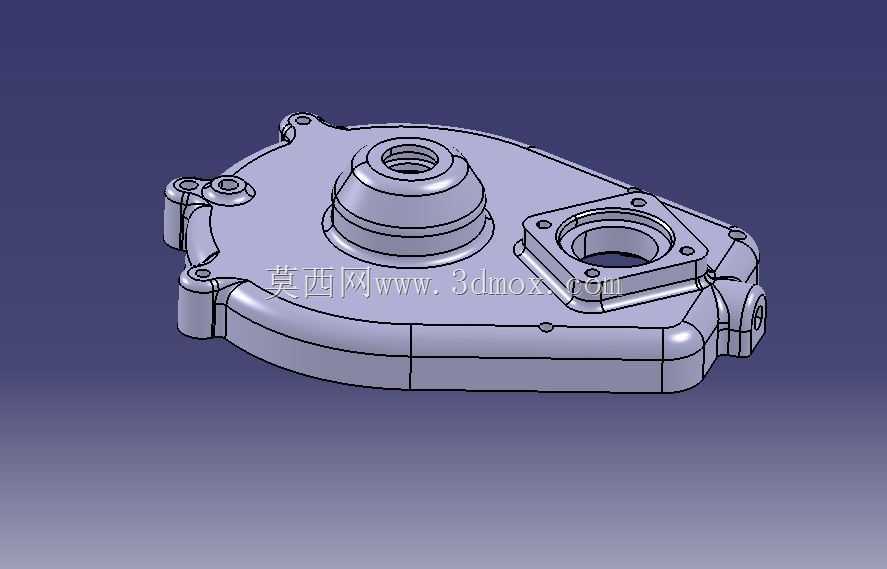

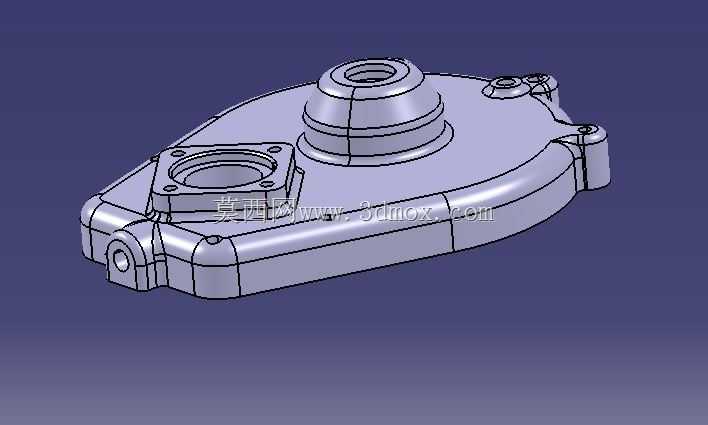

　　这类端盖构件多用于非道路移动机械的动力输出侧，作为传动齿轮腔的外侧密封承载件，日常作业中需要直面工地扬尘、泥水飞溅、持续振动的复杂工况，既要阻隔腔体内润滑油外泄，也要阻挡外界硬质颗粒进入啮合副造成磨粒磨损，同时还要承担局部附件的安装定位功能。从结构布局来看，主体采用不规则的腔体式造型，完全贴合内部齿轮组的回转包络轮廓，没有多余的冗余壁厚，在保证整体刚度的前提下尽可能控制铸件重量，毕竟工程机械每一处非必要的增重都会带来燃油消耗的上升与载荷分布的偏移。上部凸起的轴孔结构是为动力输出轴预留的穿装位置，孔位内侧预留了油封安装槽与轴承定位台阶，装配时可以直接卡装标准规格的骨架油封与深沟球轴承，不需要额外加工调整垫片的适配位置，

　　减少现场装配的选配工序。侧方倾斜布置的方形法兰台是附属传感元件的安装基面，台面上预制的两个螺纹孔位置经过同轴度校验，能保证转速传感器的探测端与内部信号齿圈的间隙稳定在0.8-1.2mm的合理区间，不会因为整机振动出现间隙偏移导致信号丢齿。周边分布的螺栓过孔采用不等距排布，完全匹配传动箱壳体的对应螺纹孔位，能避免装配时出现错装问题，每个螺栓孔位周边都做了局部加厚的凸台结构，防止螺栓拧紧时出现铸件局部应力开裂，凸台高度统一控制在3mm，既保证了压紧面的平面度，也不会因为凸台过高造成合箱时密封垫压合不实。合箱面的密封槽采用梯形截面设计，适配成型橡胶密封垫的嵌入安装，槽深公差控制在±0.1mm，能保证密封垫压缩量稳定在设计区间，

　　不会出现压缩过度导致密封垫早期龟裂，或是压缩量不足造成渗油问题。腔体内部的加强筋沿着螺栓受力方向辐射布置，筋条厚度取主体壁厚的0.8倍，既可以提升端盖整体的抗振性能，避免发动机运行时端盖出现共振异响，也能引导铸件冷却时的应力走向，减少铸造过程中出现的缩孔、变形缺陷。设计时需要重点核对安装边界尺寸：端盖外侧突出的最高凸起距离合箱面的垂直高度要控制在周边管线布置的安全间隙内，避免与发动机旁的燃油管、线束支架出现运动干涉；下部的圆弧轮廓要完全避让下方车架的安装横梁，保证发动机悬置出现最大位移量时，端盖不会与硬结构发生碰撞；侧方法兰台的朝向要匹配整机线束的走向，减少线束弯折角度，降低长期振动下的线束疲劳断裂风险。从实际应用反馈来看，

　　这类结构的端盖在重型工程机械上的使用寿命普遍能达到一万两千小时以上，只要定期检查螺栓预紧力、按时更换油封，基本不会出现壳体开裂、异常渗油的故障，相比早期采用的等壁厚平板式端盖，重量降低了17%，密封可靠性提升了40%，装配工时也缩短了近三分之一。建模过程中需要重点关注各个安装面的形位公差标注，尤其是轴孔与合箱面的垂直度、法兰台与合箱面的平行度，这些参数直接影响后续装配精度与部件运行稳定性，不能只做外观造型而忽略工程化的细节要求，所有倒角、圆角的尺寸都要匹配铸造工艺的拔模要求，避免出现无法脱模的锐角结构，壁厚过渡要平缓，减少壁厚差过大造成的铸造缺陷。
