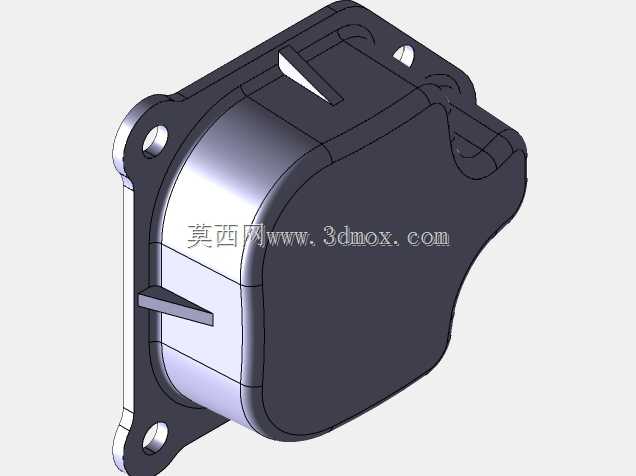

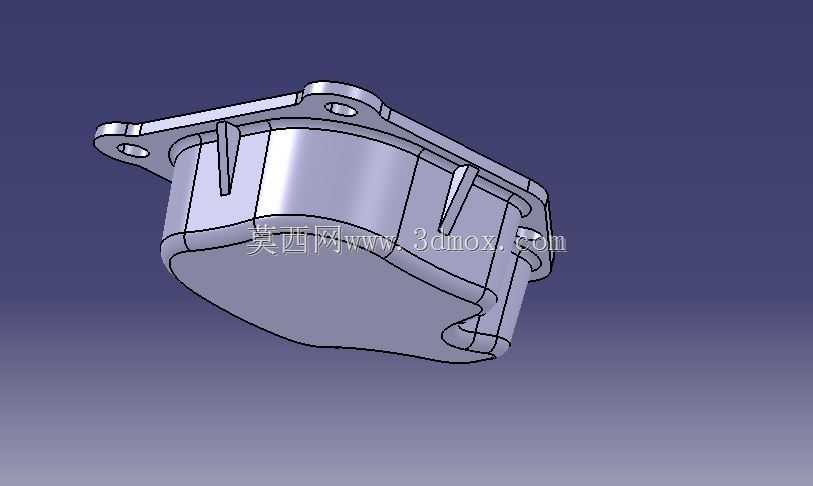

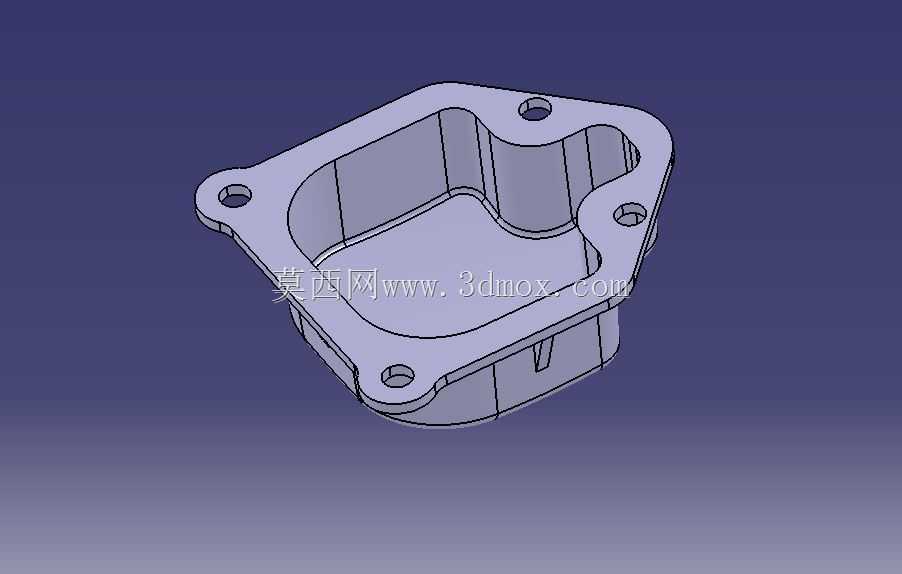

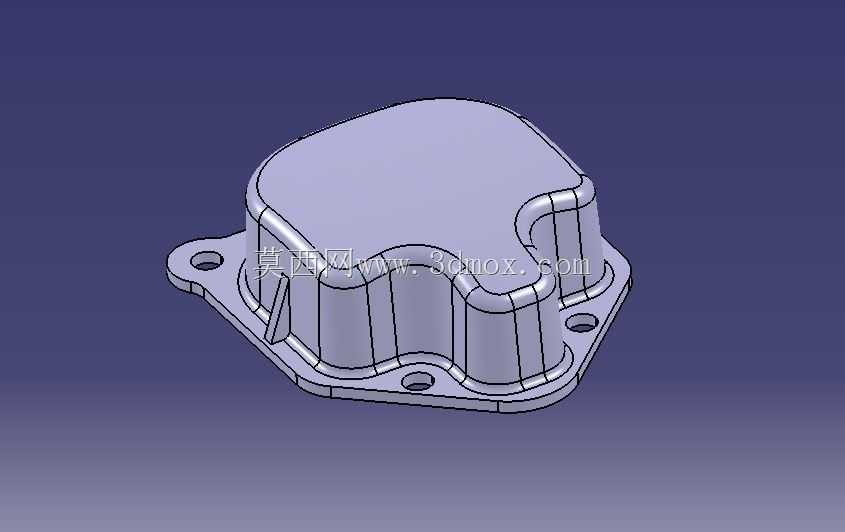

这类异形壳体结构常见于动力传输单元、小型液压阀组或者车载电控模块的外部防护场景,核心作用是为内部的精密组件提供密闭的安装空间,隔绝外界粉尘、水汽以及运行过程中的外力磕碰,同时承担内部元件的安装定位基准功能。从结构形态来看,该壳体采用非对称的异形轮廓设计,底部设置了一圈带安装孔的法兰边,法兰边的平面度需要控制在合理公差范围内,保证和对接基座安装时的密封性能,避免出现配合间隙导致的防护失效。壳体侧壁设置了多道加强筋结构,这些加强筋并非均匀分布,而是对应内部元件的安装点位以及外部受力的集中区域布置,既可以在不增加整体壁厚的前提下提升壳体的结构刚性,减少注塑或者铸造过程中的变形量,也能为内部元件的固定提供额外的支撑位点。
在设计这类壳体结构时,首先要梳理内部所有待容纳元件的排布空间,预留出元件之间的安全间隙,尤其是带有发热属性的元件,要在壳体对应位置预留散热的结构余量,避免运行过程中热量堆积影响元件寿命。其次要考虑安装维护的便利性,壳体的开合方向、紧固件的排布位置要避开周边其他部件的干涉区域,保证后期检修时不需要拆解过多周边结构就能完成壳体的拆装。从安装边界来看,底部法兰的安装孔位采用非对称排布,能够起到防呆作用,避免安装时出现方向错位,法兰边的宽度根据紧固件的尺寸确定,保证螺栓拧紧时有足够的承压面,不会出现压溃壳体边缘的问题。壳体的曲面过渡区域全部采用圆角处理,一方面是减少加工过程中的应力集中,避免铸造或者注塑时出现尖角缺料的问题,

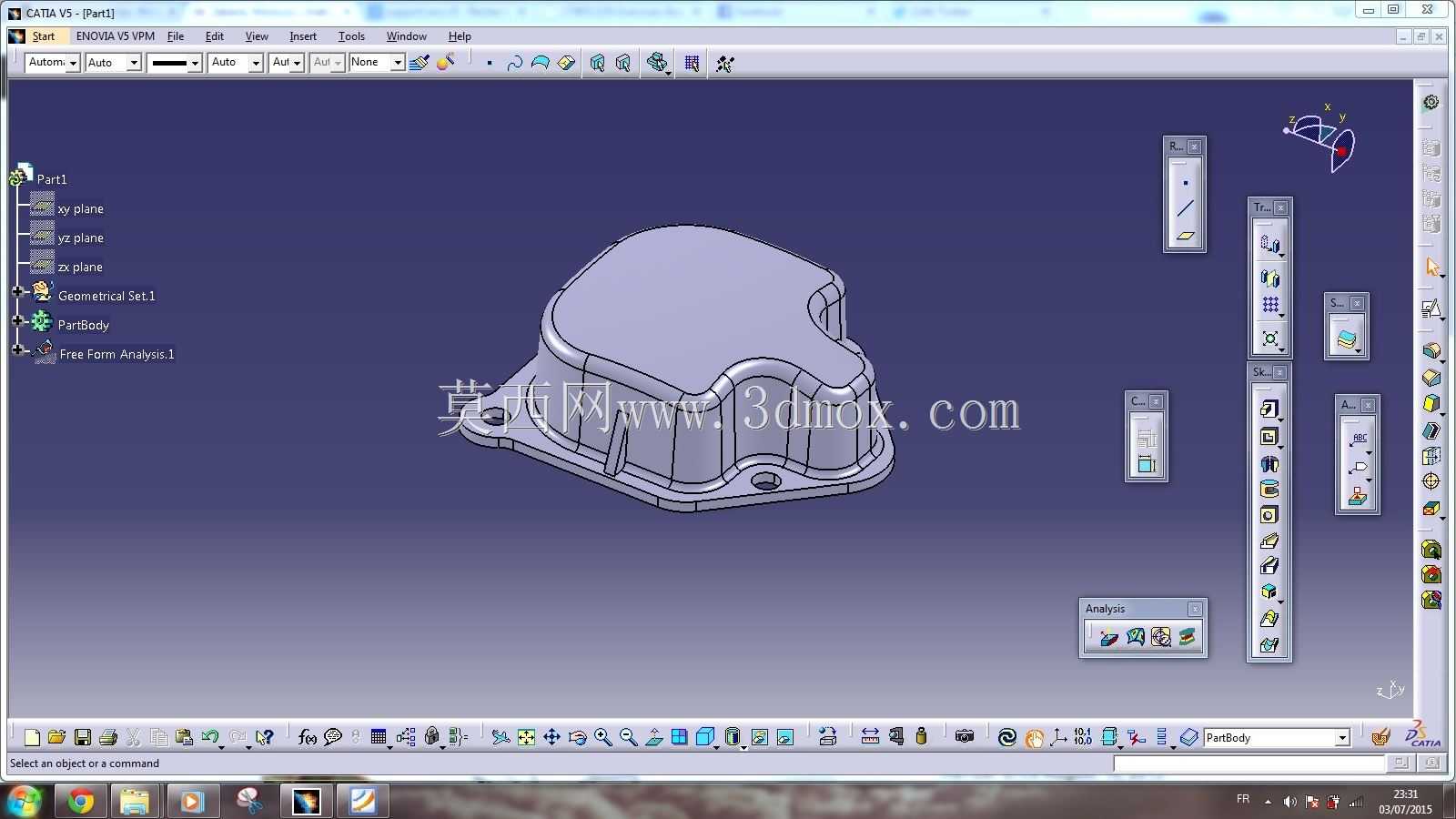

另一方面也能减少运行过程中应力集中导致的壳体开裂风险,尤其是在有振动的工作场景下,圆角过渡的结构抗疲劳性能远优于直角衔接结构。在建模过程中,这类异形曲面需要优先保证分型面的顺滑,避免出现倒扣结构导致的脱模困难,侧壁的拔模角度根据选用的加工工艺确定,铸造类工艺的拔模角度可以适当放大,注塑工艺则根据材料的收缩率调整对应角度。壳体上的安装凸台高度要统一,保证内部元件安装时的平面度一致,凸台根部同样要设置圆角过渡,避免受力时凸台从根部断裂。这类壳体的壁厚设计遵循均匀过渡原则,不同壁厚的衔接处采用斜面渐变,避免壁厚突变导致的加工过程中缩孔、凹痕等缺陷,同时也能保证壳体整体的重量控制在合理范围内,不会给整体设备增加过多的负重。在实际应用场景中,
这类壳体往往需要和密封件配合使用,因此法兰边上的密封槽尺寸精度需要严格控制,槽宽和槽深的公差要匹配选用的密封圈线径,保证装配后密封圈的压缩量处于合理区间,既能够实现可靠密封,又不会因为压缩量过大导致密封圈过早老化失效。
- 上一篇:带加强筋侧装式机械连接支座结构
- 下一篇:工程机械发动机侧置传动端盖结构设计
- 全部评论(0)
- 模板大小: 1.8 MB
- 售价:5金币
- 下载次数: 97
- 系统要求: STEP / IGES,Rendering,CATIA
- 软件分类: 通用机械零部件
