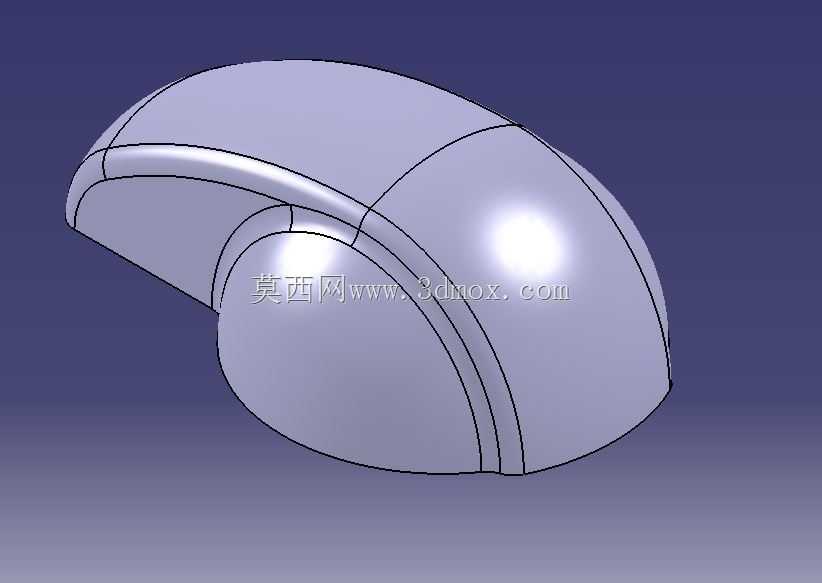

旋钮内置加强筋腔体结构设计

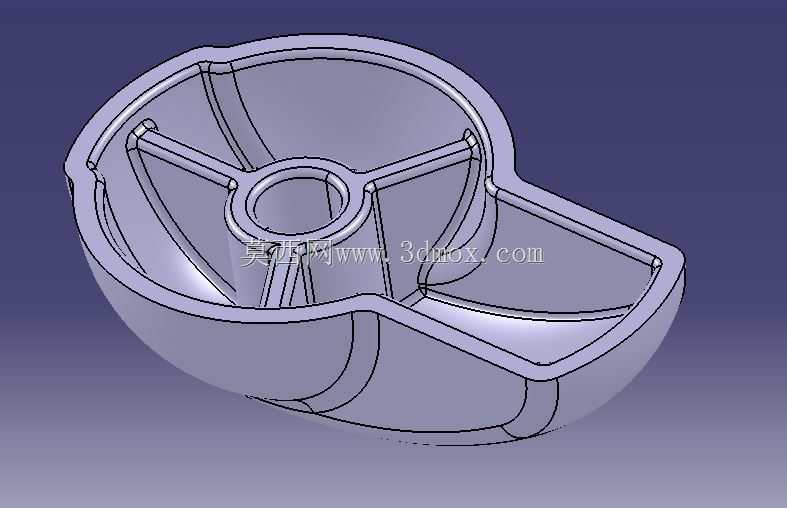

　　该结构件属于操控类旋钮的内部承载腔体，常见于各类工业操控台、家用设备调节端、小型机电产品的操作旋钮组件中，核心作用是承接外部旋钮帽的转动力矩，同时为内部电位器、转轴等传动部件提供安装定位空间，避免外部作用力直接作用在传感元件上造成损坏。从结构设计逻辑来看，整体采用异形腔体布局，圆形区域对应转轴安装位，延伸出的异形槽位用于匹配旋钮帽内部的定位卡筋，确保旋钮帽装配后不会出现周向打滑，同时限制轴向窜动的间隙在0.1-0.2mm区间，既保证装配顺畅，又避免使用过程中出现晃动异响。内部三条径向加强筋从中心安装孔向外延伸至腔体内壁，筋条厚度控制在1.2mm，与腔体侧壁厚度保持1:0.8的比例，避免注塑成型过程中出现缩痕，

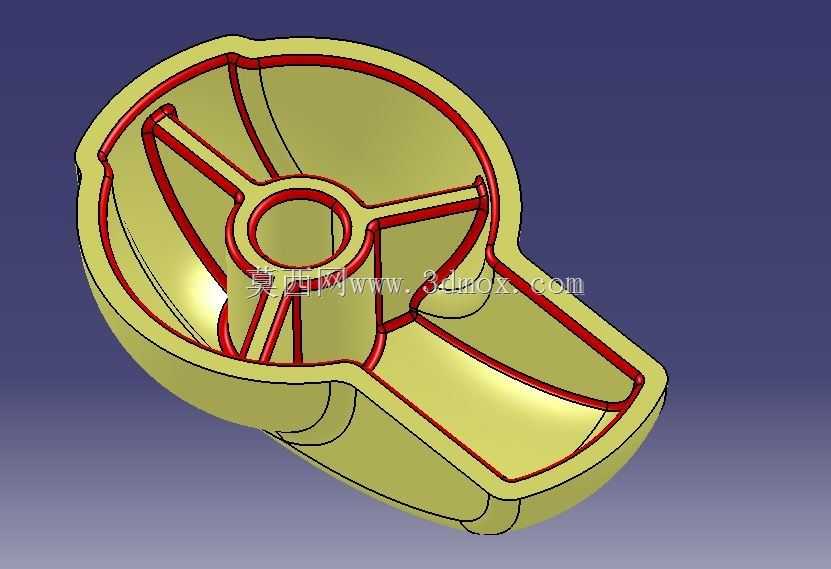

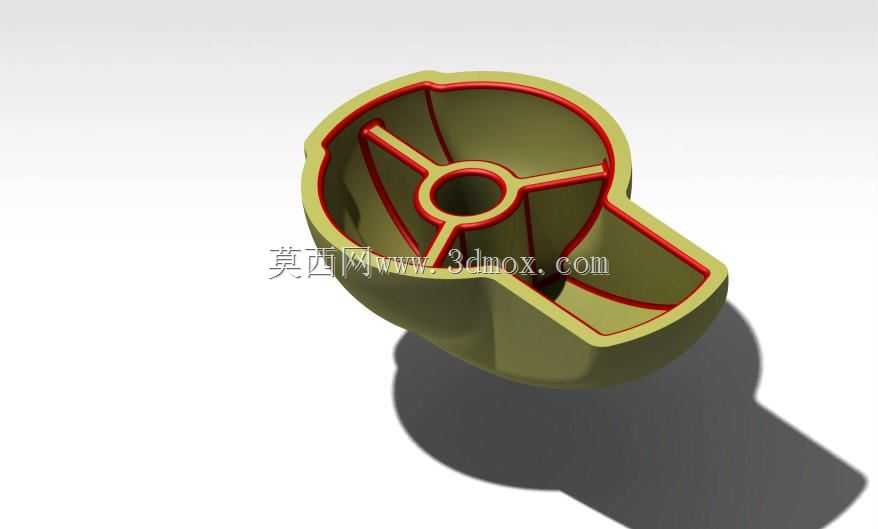

　　同时将中心转轴受到的转动力矩均匀分散到整个腔体侧壁，提升整体抗扭强度，经实际受力测算，该结构可承受最大1.2N·m的扭转力矩不发生塑性变形，满足常规调节旋钮的使用强度要求。腔体边缘的红色标识区域为封胶贴合位，设计宽度1.5mm，平面度公差控制在0.05mm以内，用于和旋钮帽的内端面贴合，既可以阻挡灰尘、水汽进入腔体内部侵蚀电子元件，也能在旋钮按压操作时提供均匀的支撑力，避免局部应力集中导致壳体开裂。安装边界方面，腔体整体最大外轮廓尺寸为32mm，中心安装孔直径6mm，适配常规D型 cut 转轴，孔内设计有0.3mm的定位凸台，与转轴的平面位配合，消除周向配合间隙，腔体内部深度为12mm，

　　预留足够的空间容纳转轴端部的固定卡簧与电位器的伸出轴，无需额外调整其他部件的安装位置即可完成适配。在实际应用场景中，这类结构件多采用ABS或PA66材质注塑成型，表面无需额外做外观处理，因为装配后完全隐藏在旋钮帽内部，设计时重点考量的是受力均匀性与装配便利性，加强筋的布局避开了内部走线的空间，延伸槽位的角度与旋钮帽的指示标识位置对应，装配时无需额外做角度对位，工人可通过槽位与卡筋的配合快速完成盲装，提升产线装配效率。腔体侧壁的脱模斜度设计为1.5度，既保证注塑成型时顺利脱模，也不会因为斜度过大导致侧壁厚度不均，中心安装孔的内壁做了0.1mm的拔模斜度，压入转轴时不会出现卡滞，同时保证配合的抱紧力足够，长期转动使用不会出现松脱。

　　从受力传递路径来看，用户转动旋钮帽时，作用力首先通过旋钮帽的卡筋传递到腔体的延伸槽位侧壁，再通过径向加强筋传递到中心安装孔，最终带动转轴转动调节参数，整个传力路径没有应力集中的锐角位置，所有转角处都做了R0.5mm的圆角过渡，避免长期交变应力作用下出现疲劳断裂。这类结构的设计难点在于平衡强度与成型难度，若加强筋设计过厚，注塑时表面会出现明显缩痕，导致与旋钮帽的贴合面出现间隙，影响防护性能；若加强筋设计过薄，则抗扭强度不足，大力转动时容易出现筋条断裂的问题，经过多次迭代调整，最终将筋条厚度、圆角参数、配合间隙都控制在合理区间，既满足使用性能要求，也适配大批量注塑生产的工艺要求，生产时成品率可稳定在98%以上。
