在中职、高校的机械原理、大学物理实验课堂上,这类单摆结构是最常见的力学演示载体,不少刚接触运动仿真的结构工程师,也会拿这类结构做入门级的运动学、动力学仿真练手,毕竟其运动逻辑清晰,约束关系简单,能快速熟悉仿真模块的边界条件设置、载荷施加、结果后处理全流程。实际搭建这类单摆演示装置时,首先要明确安装边界,固定端需要通过螺栓锁紧在实验台的T型槽上,固定座的底面平面度要控制在0.02mm以内,避免安装倾斜导致摆动平面偏移,带来额外的侧向力矩,影响实验数据的准确性。摆杆部分采用矩形截面的型材制作,相比圆形截面杆,矩形截面的抗弯截面模量更大,在相同重量下能获得更好的刚性,避免高速摆动时杆体自身产生挠曲变形,干扰周期测量的结果;

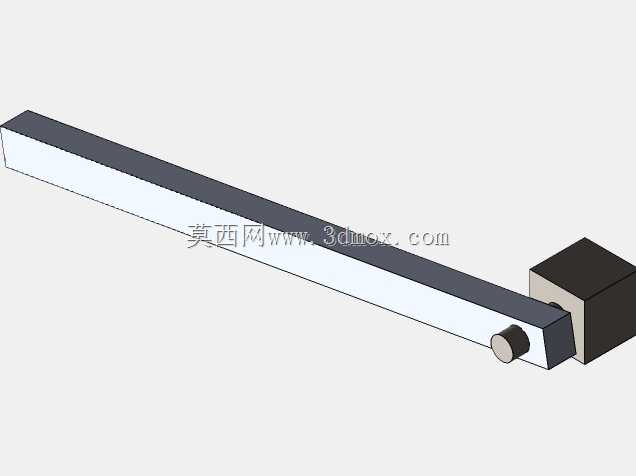

摆杆的长度可以根据实验需求做模块化调整,杆身加工有等距的定位孔,能够快速改变摆动半径,适配不同摆长下的周期验证实验。末端的摆锤采用圆柱式结构,通过紧定螺钉固定在摆杆端部,摆锤的质心需要与摆杆的中心轴线重合,防止摆动过程中产生偏心载荷,引发固定端铰接处的异常磨损。铰接位置采用间隙配合的销轴结构,销轴与摆杆、固定座的配合间隙控制在0.01-0.02mm之间,间隙过大会导致摆动过程中出现窜动,间隙过小则会增大转动阻尼,让摆动衰减速度过快,无法完成多周期的运动数据采集。从设计逻辑上看,这类单摆结构不需要复杂的传动组件,核心是保证铰接处的转动顺滑,同时整体结构的重心要落在摆动平面内,避免产生附加的扭转力矩。在做有限元分析时,
通常会先给摆杆施加初始角位移作为初始条件,模拟人手拉起摆锤后释放的工况,约束铰接处的转动自由度之外的所有自由度,设置重力加速度作为全局载荷,就可以仿真得到不同时刻的摆角、摆杆末端速度、铰接处的支反力变化曲线,还能进一步分析摆杆在摆动过程中的应力分布,验证最大摆角下摆杆的强度是否满足要求,避免长期往复摆动下出现疲劳断裂。不少自动化设备里的摆动式料道、摆动式挡停机构,其核心运动原理也和单摆一致,只是会额外增加阻尼、驱动组件来控制摆动的速度和停留位置,掌握这类基础单摆结构的设计要点,再去拓展设计复杂的摆动类机构就能少走很多弯路。实际加工制作时,固定座通常采用Q235钢板铣削成型,表面做发黑处理提升防锈能力,销轴采用45号钢淬火处理,
硬度达到HRC40-45,提升铰接位置的耐磨性能,摆杆如果是教学演示用可以采用铝合金材质,降低整体重量,减小铰接处的载荷,如果是用于设备上的工作机构,则可以采用45号钢或者不锈钢材质,提升结构的抗冲击能力。安装时要注意调整摆杆的初始位置,保证摆杆自然下垂时处于竖直状态,固定座的安装面要保持水平,可以通过水平仪校准后再锁紧固定螺栓,避免初始安装偏差导致摆动轨迹偏离设计平面。
