高承重L型铝合金壁挂式支撑托架结构

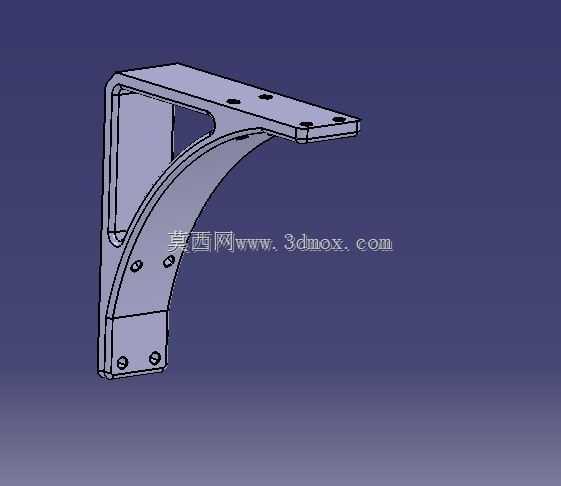

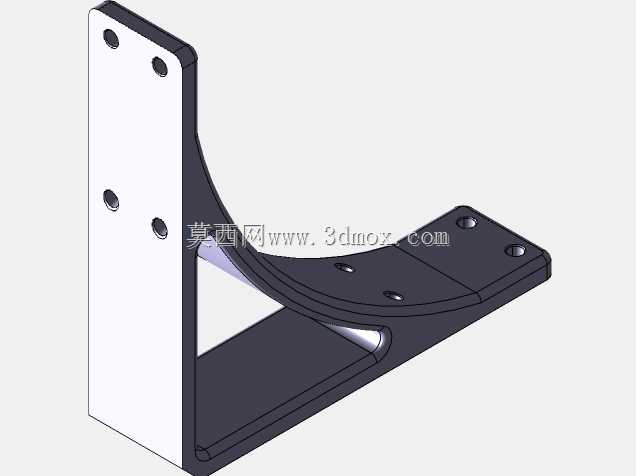

　　这款L型铝合金支撑构件，在各类工业设备壁挂安装、工装辅助支撑场景中有着广泛的应用空间，日常在车间生产线的侧边工具挂装、检测设备的墙面固定、轻型操作终端的壁挂架设场景里，都能看到这类结构件的身影，其250磅的额定支撑载荷，足以覆盖多数中小型工业外挂部件、商用墙面挂载设备的承重需求，无需额外增设辅助支撑结构就能保证挂载稳定性。从结构设计逻辑来看，整体采用直角L型的构型，竖直段为墙面贴合安装面，水平段为设备承载面，两个安装面之间并非简单的直角拼接，而是在转角内侧设置了弧形过渡的加强筋结构，这种弧形加强筋相比传统的直角三角筋，能更好地分散承载时的应力集中点，避免长期承重状态下转角位置出现应力疲劳开裂的问题，

　　同时弧形的筋条走向也能在保证结构强度的前提下，适当削减构件整体重量，符合铝合金材质轻量化应用的设计初衷。竖直安装面上预留了两个沉头安装孔位，安装时可采用膨胀螺栓或者机牙螺丝将构件牢牢固定在墙面、设备立面等安装基准面上，沉孔设计可以让螺栓头部完全没入构件表面，不会出现凸起干涉后续挂载设备贴合的问题；水平承载面上均匀排布了四个安装孔位，孔位间距按照常见的工业设备底部安装孔距标准设置，能够适配多数常规壁挂设备的安装尺寸，不需要额外对设备或者托架进行二次打孔加工，降低现场安装的调整工作量。材质选用铝合金作为基础原料，一方面是利用铝合金本身优秀的比强度特性，在同等承重能力下比钢制托架重量更轻，单人就能完成安装作业，

　　另一方面铝合金的自然抗锈蚀能力较强，在普通车间环境、商用室内环境下不需要额外做表面喷涂防锈处理，就能保证长期使用不会出现锈蚀脱落污染挂载设备的问题，表面做了哑光氧化处理，既提升了表面耐磨性能，也能避免反光对车间作业人员造成视觉干扰。在安装边界的考量上，设计时已经将竖直安装面的平面度控制在较高精度范围，安装后能保证水平承载面的水平度偏差在允许范围内，不会因为安装面贴合不严导致承载面倾斜，造成挂载设备滑落的风险；水平承载面的长度和宽度尺寸经过反复校核，在满足250磅承重的前提下，不会过多占用墙面外的空间，适合在安装空间局促的生产线侧边、设备操作工位旁使用，不会对人员通行、设备操作造成干涉。

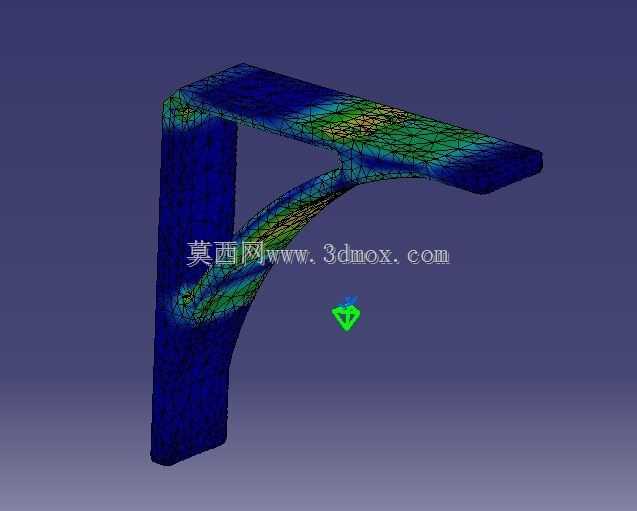

　　转角位置的弧形加强筋从竖直面中下部一直延伸到水平面的中部位置，刚好覆盖承载时弯矩最大的受力区域，筋条的厚度经过力学仿真校核，既不会因为过薄导致承重时出现形变，也不会因为过厚造成材料浪费、整体重量超标。在实际选型使用时，需要注意安装基准面的承重能力，若安装在轻质隔墙上需要提前增设背板分散受力，若安装在混凝土实心墙面上，搭配匹配规格的膨胀螺栓即可达到额定承重能力；安装时先固定竖直段的两个安装孔，初步调平水平段之后再锁紧螺栓，之后再将挂载设备通过水平段的四个孔位固定锁紧，就能完成整套安装流程，后期维护时只需要定期检查螺栓是否松动即可，不需要对托架本身做额外的养护作业。这类托架相比传统的焊接式钢制托架，没有焊接变形的问题，所有安装孔位的位置精度都能得到很好的保证，批量安装时的一致性更好，适合在多工位、多设备的批量挂载场景中使用，能够有效降低现场安装的调试成本，也能避免焊接件焊缝锈蚀、焊渣脱落影响车间洁净度的问题。
