建筑排水用弧形檐槽结构设计

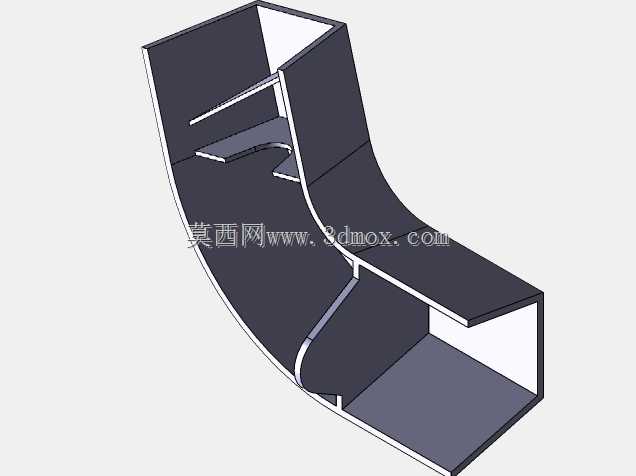

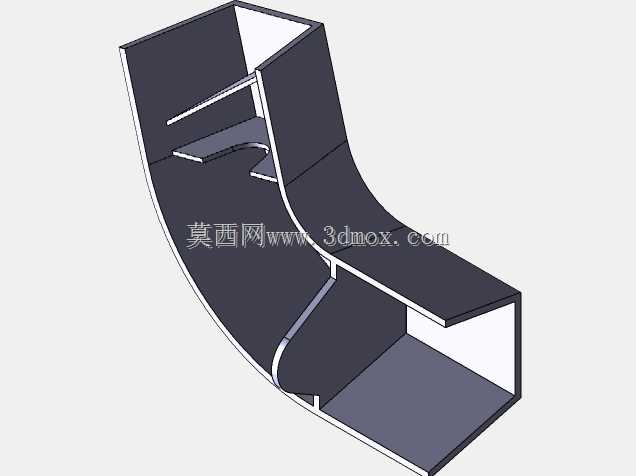

　　在民用与工业建筑的屋面排水系统里，檐槽是承接屋面雨水、引导水流进入落水管的核心外露构件，日常场景里不管是坡屋面的别墅、工业厂房的彩钢屋面，还是老旧小区的屋面改造项目，檐槽的适配性直接决定了排水效率与外立面的整洁度，要是檐槽的转角衔接处做不好，雨季很容易出现溢水、檐口渗水的问题，长期下来还会侵蚀墙面基层、造成外墙涂料脱落甚至墙体返潮。这次做的弧形转角檐槽，主要是应对屋面阴阳角位置的排水衔接需求，区别于直段檐槽的等截面结构，转角位置需要兼顾水流转向的顺畅度与安装的贴合度，不能出现直角弯折带来的水流阻滞死角。从结构设计逻辑来看，首先要匹配常规直段檐槽的截面轮廓，保证拼接时的接缝平齐，不会出现错位漏缝，

　　槽体的弯折弧度是按照屋面转角的常规施工角度做的适配，内壁做了顺滑的弧面过渡，雨水从两个方向的直段槽体汇入转角位置时，能顺着弧面平滑导向落水管接口，不会在转角处形成涡流淤积杂物。槽体的侧边翻边结构是兼顾安装固定与结构强度的设计，翻边的折边角度刚好能卡入常规檐槽吊装件的卡槽，安装时不需要额外做打孔固定，能减少现场施工的打孔工作量，同时翻边的双层折边结构也能提升槽体的抗形变能力，避免冬季积雪积压或者夏季高温暴晒下出现槽体变形、接缝开裂的问题。从安装边界来看，这个转角檐槽的两端接口尺寸完全匹配市面上主流规格的直段檐槽，拼接时只需要在接缝处打耐候密封胶就能完成密封，不需要额外做转接件，槽体的整体深度是按照常规地区的百年一遇降雨量设计的，

　　能满足中到大雨量级下的排水流量需求，不会因为槽容不足出现雨水漫过槽边流到外立面的情况。设计过程中特意规避了传统直角转角檐槽的弊端，传统直角槽在转角位置会有明显的水流折角，雨水中携带的落叶、泥沙很容易在转角处堆积，时间长了就会堵塞槽体，而弧形过渡的内壁没有沉积死角，日常维护时只需要用高压水枪从直段一端冲洗，杂物就能顺着弧面直接冲到落水管位置，清理难度比直角结构低很多。另外槽体的壁厚是按照外露构件的抗老化、抗冲击要求做的选型，能抵御常规的高空坠物冲击，比如屋面掉落的小树枝、冰雹之类的冲击，不会轻易出现槽体破损。在实际项目应用里，这种转角檐槽可以和同规格的直段檐槽、封端、落水管接头组成完整的屋面落水系统，不管是新建建筑的屋面施工，

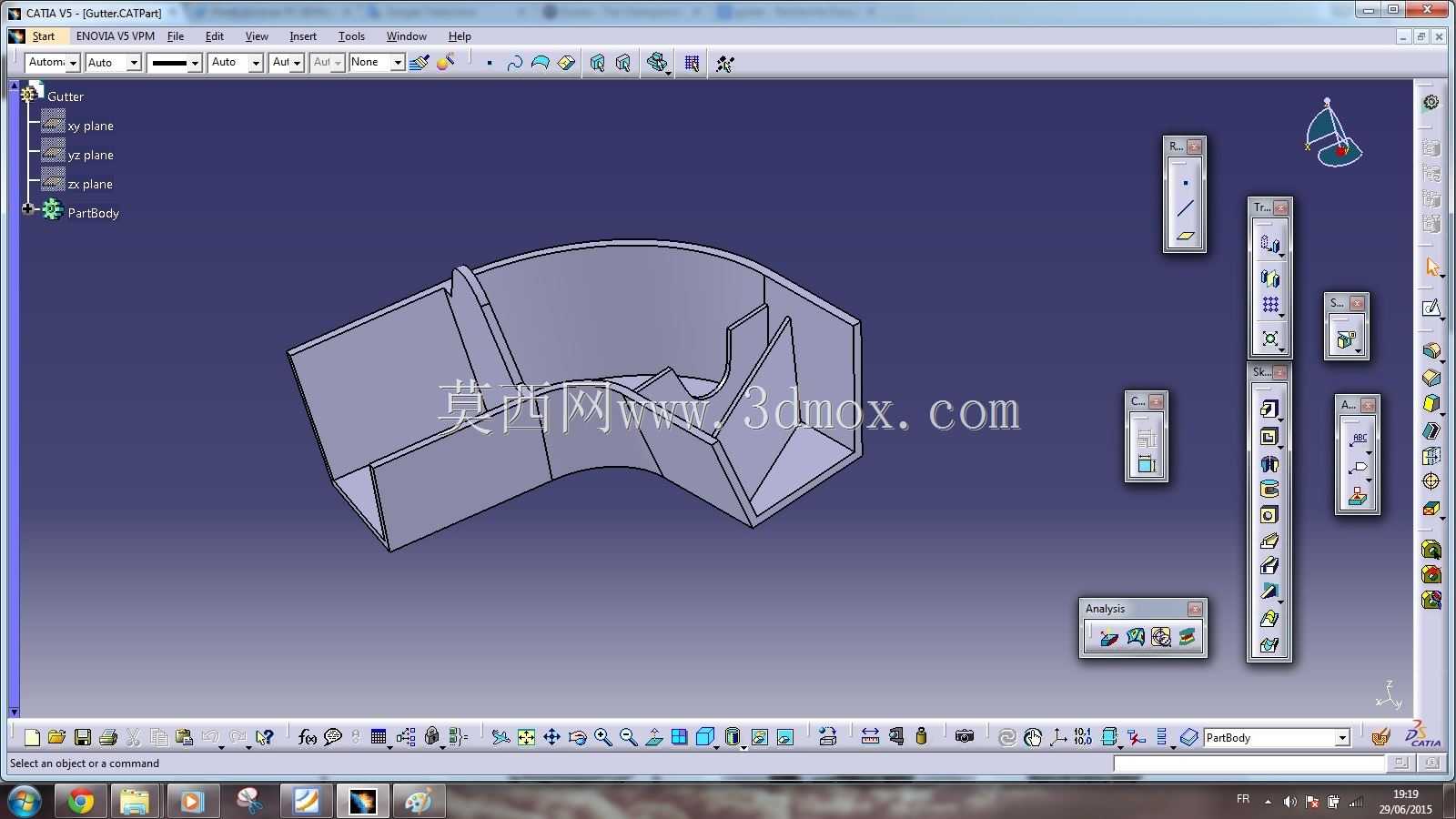

　　还是老旧小区的檐槽更换，都能直接适配现有的吊装支架间距，不需要重新调整支架的安装位置，能大幅缩短现场施工的周期。做结构建模的时候，特意把所有的弯折圆角都做了等半径处理，后续不管是采用镀锌钢板折弯成型，还是用SMC复合材料模压成型，都能直接提取模型的曲面数据做模具或者折弯编程，不需要二次修改造型，生产时的工艺适配性很强，不会出现因为曲面突变造成的成型缺陷，比如钣金折弯时的开裂、模压时的局部缺料之类的问题。
