乘用车配套子午线轮胎带轮毂总成结构设计

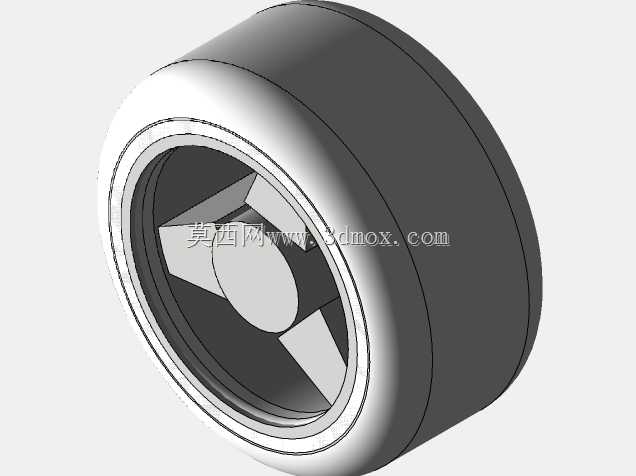

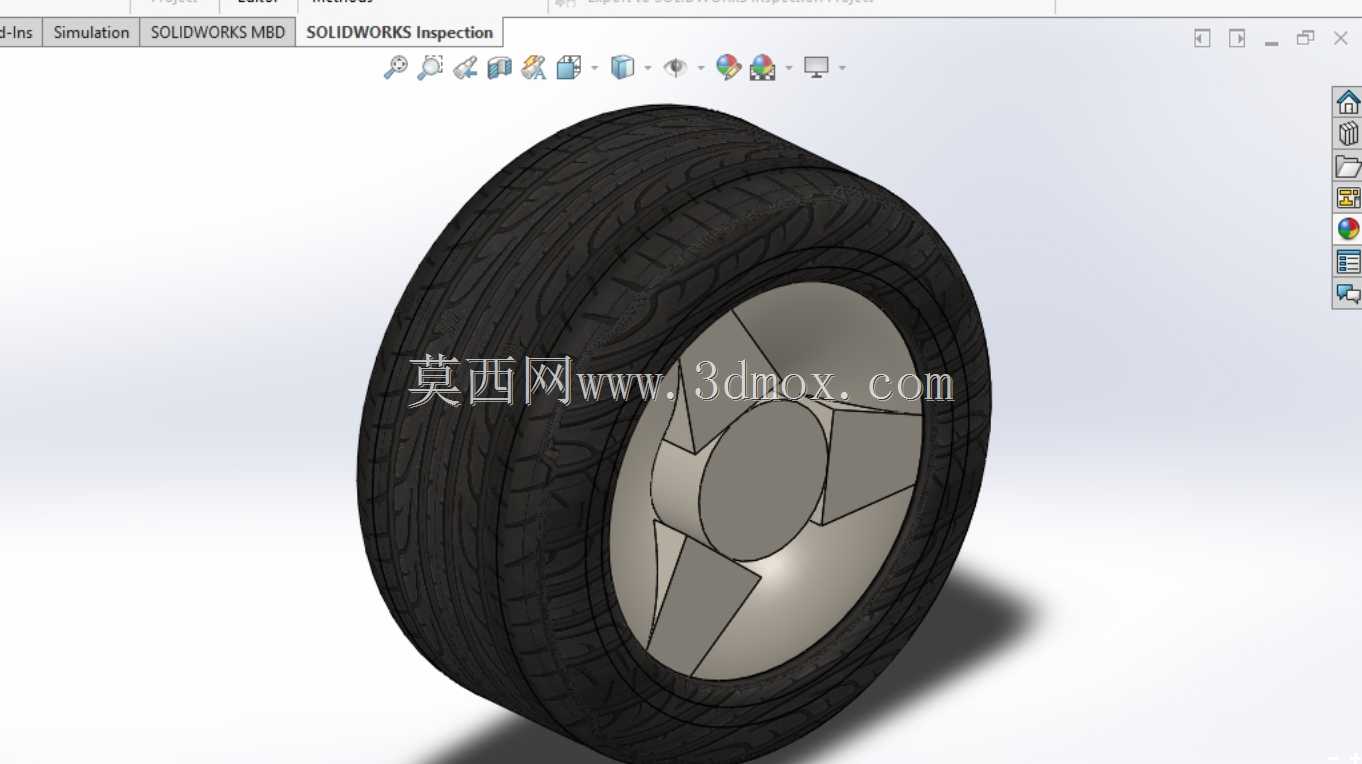

　　这套车轮总成模型覆盖乘用车辆行走系统核心部件的完整结构，从整车匹配的实际需求出发，还原了轮胎与轮毂装配后的完整形态，可直接用于整车总布置阶段的装配干涉校验、行走系统运动仿真以及底盘相关部件的边界校核工作。日常工程场景中，这类带轮毂的轮胎模型常被用于整车开发前期的底盘布局验证，尤其是在做轮包空间设计、转向节与轮边部件的间隙校核时，精准的轮胎外形与轮毂安装尺寸能大幅减少后期实车匹配时的修改量，避免出现转向过程中轮胎与翼子板、减震器部件发生运动干涉的问题。从结构设计逻辑来看，轮胎部分还原了民用子午线轮胎的胎面花纹排布、胎侧弧度以及胎圈与轮辋的配合结构，胎面的纵向与横向花纹沟槽做了等比例还原，能够直观体现轮胎排水、抓地相关的结构特征，

　　在做整车动力学仿真时，这类带真实花纹特征的轮胎模型能更准确地模拟轮胎与地面的接触特性，比简化的光面轮胎模型仿真精度更高。轮毂部分采用了五辐式的造型结构，辐条的厚度、轮辋的宽度以及中心安装孔的位置都按照常规乘用车的安装边界做了匹配设计，中心定位孔、螺栓安装孔的相对位置符合主流乘用车辆的轮边安装标准，在做轮边减速器、制动盘、制动卡钳的匹配设计时，可以直接以该模型的安装面为基准进行周边部件的布局，不需要额外调整安装基准。在实际的设备应用场景中，这类车轮总成除了常规的燃油乘用车、新能源乘用车配套使用外，也可作为低速电动车辆、场地作业车辆的行走部件选型参考，不同载荷等级的车辆可以根据自身的轴荷参数，参考该模型的结构比例调整轮胎的扁平比、

　　轮毂的辐条厚度以及轮辋的直径参数，快速衍生出适配不同车型的车轮结构。从安装边界的角度来看，模型还原了轮胎充气后的标准外轮廓尺寸，轮辋的安装止口位置、轮毂与转向节的配合端面都做了清晰的结构表达，在做整车总装时，能够直接提取模型的安装面、定位孔作为装配基准，确保轮边部件的装配精度符合设计要求。设计过程中重点考虑了轮胎与轮毂的装配配合关系，胎圈的直径与轮辋的胎圈座直径做了过盈配合的尺寸预留，还原了实际生产中轮胎压装到轮辋上的配合状态，避免建模时出现胎圈与轮辋间隙过大、装配关系不符合实际工艺要求的问题。胎侧的弧度设计参考了常规民用轮胎的变形特性，在做车辆满载工况的仿真分析时，可以基于该模型的胎侧结构设置对应的橡胶材料参数，

　　模拟车辆过颠簸路面时轮胎的压缩变形量，校核轮包空间在极限压缩工况下的间隙是否满足设计要求。轮毂的辐条结构做了等强度的结构优化参考，辐条与轮辋连接的位置做了圆弧过渡，避免应力集中，在做轮毂强度有限元分析时，可以直接基于该模型的几何结构划分网格，施加径向载荷、转弯侧向载荷以及制动扭矩，验证轮毂结构的强度是否满足使用要求。另外，模型的整体结构拆分逻辑符合实际生产的装配流程，轮胎与轮毂为两个独立的装配体，既可以单独提取轮胎部分做轮胎相关的性能仿真，也可以单独提取轮毂部分做轮毂的结构优化、轻量化设计，也可以将两者装配后做整体的车轮性能分析，适配不同阶段的设计需求。在做车辆的外观渲染、展示动画制作时，带真实花纹与轮毂造型的车轮模型也能提升整车展示的真实感，不需要额外对车轮部分做二次建模修改，大幅提升设计展示阶段的工作效率。对于三维建模从业者而言，该模型的建模逻辑也具备参考价值，轮胎花纹的阵列方式、轮毂辐条的对称建模方法、胎侧曲面的构建思路，都可以作为同类部件建模的参考范例，帮助建模人员快速掌握橡胶类行走部件、轮式支撑部件的建模技巧，减少同类部件的建模耗时。
