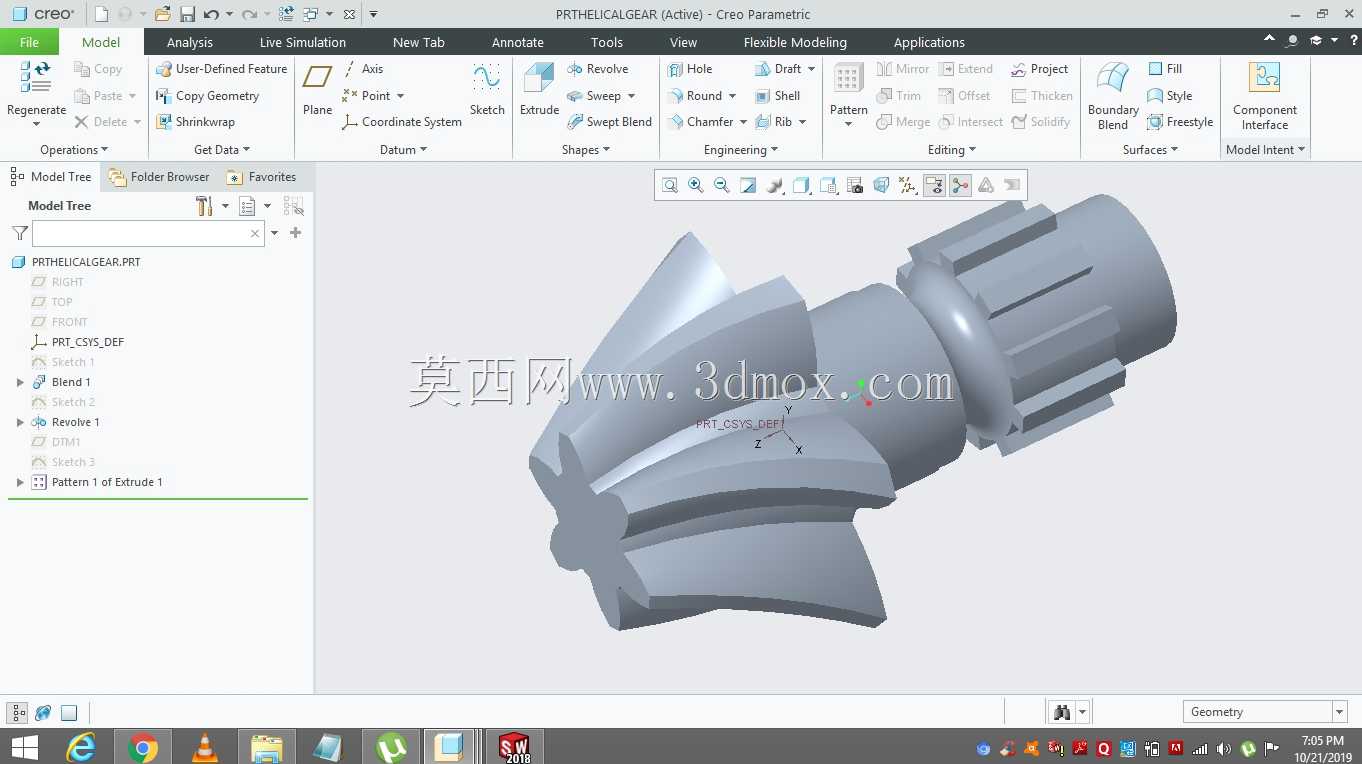

带花键轴段螺旋锥斜齿传动件结构设计

　　在中小功率传动的动力换向场景里，这类带集成花键轴段的螺旋斜齿锥齿轴，常被布置在进给箱、分动箱的动力输入端，替代传统分体式锥齿轮加联轴器的组合结构，减少装配累计误差的同时，也能压缩传动单元的轴向安装空间。从实际使用场景来看，这类齿轴多适配转速在1500rpm以内、传动扭矩不超过120N·m的工况，常见于小型农机的转向传动单元、轻工包装设备的分度传动机构，以及小型机床的进给传动链路中，承担相交轴之间的动力换向与扭矩传递作用。

　　设计这类齿轴的时候，首先要匹配啮合副的接触斑点要求，齿部的螺旋角选取需要兼顾轴向力与传动平稳性，通常螺旋角控制在15°到25°区间，避免轴向力过大导致轴承端盖承受额外载荷，同时保证轮齿啮合的重合度满足连续传动要求，避免低速运转时出现传动卡顿。齿部的齿向修形需要提前考虑受载后的轴段挠曲变形，在齿长方向做微量的鼓形修整，让轮齿受载时接触区域集中在齿面中部，避免边缘接触导致的早期点蚀失效。

　　轴段部分的设计，集成的花键结构采用矩形花键而非渐开线花键，主要是考虑到这类中小扭矩场景下，矩形花键的加工成本更低，对中性足够满足传动要求，花键的大径、小径公差需要配合滑动或固定连接的需求做区分，如果是固定连接的花键副，配合过盈量控制在0.02mm到0.04mm之间，避免运转时出现花键磨损。齿轴的两个支撑轴颈的同轴度需要控制在0.01mm以内，轴肩的过渡圆角统一取R1.5，避免应力集中导致轴段在交变载荷下出现疲劳断裂，轴端的倒角采用1×45°，方便装配时导入轴承内圈与密封件。

　　安装边界方面，这类齿轴的轴向定位依靠轴肩与轴承内圈的端面贴合，锁紧螺母的预紧扭矩需要控制在8N·m到10N·m之间，避免预紧力过大导致轴承游隙过小出现温升过高，也防止预紧力不足导致轴段窜动。齿部的啮合侧隙需要控制在0.08mm到0.12mm之间，侧隙过小容易在热态运转时出现卡齿，侧隙过大则会导致换向传动时出现空程误差，影响分度精度。装配时需要保证配对锥齿轮的节锥顶点重合，偏差不超过0.05mm，否则会出现齿面接触偏载，大幅缩短轮齿使用寿命。

　　从功能特性来看，集成式的齿轴结构省去了齿轮与轴之间的键连接，避免了键槽带来的轴段强度削弱，同时花键轴段可以直接连接外部传动套筒或者联轴器，减少了中间传动环节的功率损耗，传动效率可以达到97%以上。轮齿采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-35，既保证齿面的耐磨性能，也让芯部具备足够的韧性，能够承受短时的冲击载荷。齿根的过渡圆角需要做抛光处理，降低表面粗糙度值，减少应力集中源，提升齿根的弯曲疲劳强度。

　　在实际选型适配时，需要注意这类齿轴的旋向要匹配配对齿轮的旋向，保证运转时产生的轴向力指向轴的定位支撑端，避免轴向力将轴推向无定位的一侧导致窜动。润滑方式采用飞溅润滑即可，箱体内润滑油的油位需要淹没最下方轮齿的1/3齿高，既保证充分润滑，也避免搅油损失过大带来的温升。密封件采用双唇口骨架油封，适配轴颈的表面粗糙度控制在Ra0.8以下，避免油封磨损出现漏油问题。
