螺旋弹簧式减震缓冲部件结构设计

　　在乘用车辆、非道路移动机械以及小型代步载具的行走机构设计中，这类螺旋弹簧与阻尼芯集成的减震部件，是承担路面冲击缓冲、抑制车身余振的核心功能件，区别于重型商用车采用的钢板弹簧叠片结构，该类结构更适配载荷区间在0.5-2t的中小型行走系统，安装空间紧凑，单位重量下的缓冲行程冗余更充足。从实际使用场景来看，这类部件不仅应用在常规乘用车的前后悬架位置，在小型电动代步车、全地形车、甚至部分工业自动化设备的隔振安装工位也能见到同原理结构的衍生版本，核心作用是将路面传递来的瞬时刚性冲击，通过弹簧的弹性形变转化为缓慢释放的弹性势能，再配合阻尼芯内部的油液节流作用，将振动能量转化为热能耗散，避免冲击直接传递到车架或设备主体，提升驾乘舒适性或设备运行稳定性。

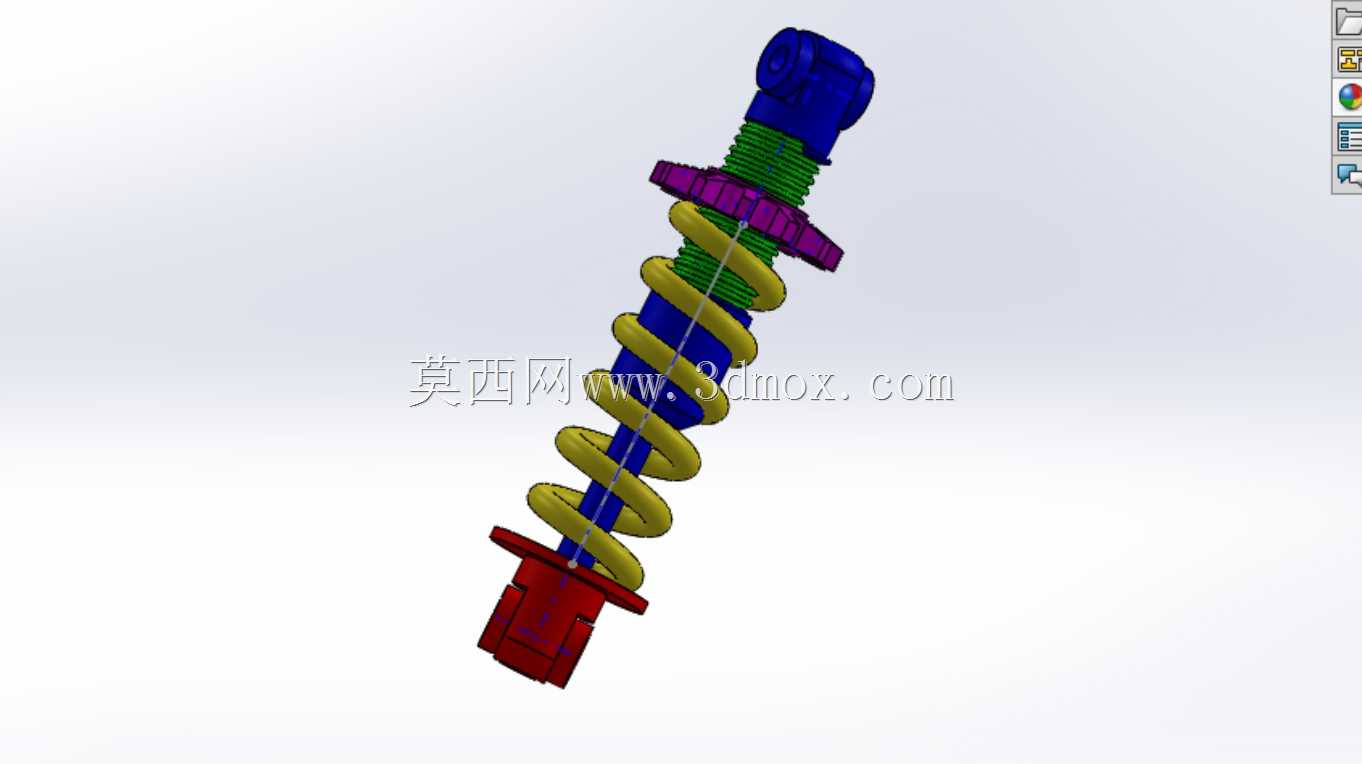

　　从结构设计思路来看，该部件采用同轴集成布局，阻尼芯贯穿螺旋弹簧中心，上下两端分别设置安装连接座，上端的蓝色连接端为带双耳铰接孔的上座，用于对接车身或设备主体的安装支架，铰接孔内可压装橡胶衬套，抵消安装过程中的角度偏差，同时过滤一部分高频微幅振动；下端的红色连接座为带定位止口的下安装座，用于对接转向节或行走桥体的安装面，止口结构可以保证安装同轴度，避免弹簧受侧向力发生偏磨。螺旋弹簧采用变节距设计？不对，从模型外观来看是等节距圆柱螺旋弹簧，弹簧表面做了彩色区分的涂装，实际生产中多采用弹簧钢淬火后喷丸处理，提升抗疲劳强度，弹簧上下两端分别抵靠在紫色的弹簧上下托盘上，托盘与阻尼芯的外筒采用过盈配合加焊接固定，保证弹簧受力时不会发生径向窜动。

　　设计过程中需要重点考量的安装边界参数包括：部件的总自由长度、最大压缩行程、上下安装点的中心距公差、铰接孔的内径与安装面的平面度要求。通常这类适配小型乘用载具的减震器，自由长度控制在280-360mm区间，最大压缩行程不小于100mm，保证在车轮跳动到极限位置时，弹簧不会被压并，阻尼芯不会发生顶死；上下安装点的铰接孔轴线平行度公差需要控制在0.2mm以内，避免安装后部件受侧向弯矩，导致阻尼芯的密封件过早磨损漏油。弹簧的刚度匹配是设计核心，需要根据满载轴荷、悬架偏频要求来计算弹簧线刚度，通常这类中小型减震部件的弹簧线刚度在20-40N/mm区间，阻尼力的匹配则需要结合弹簧刚度，调整阻尼芯内部节流阀片的开度与油液粘度，保证压缩行程阻尼力适中，能快速吸收冲击，回弹行程阻尼力稍大，抑制弹簧的往复弹跳，避免出现余振多次的情况。

　　在实际选型匹配过程中，还要考虑部件的侧向力耐受能力，由于悬架在跳动过程中，减震器的安装角度会随车轮跳动发生小幅变化，弹簧托盘的边缘做了圆弧过渡处理，避免弹簧在压缩偏转过程中与托盘发生硬接触刮擦，阻尼芯的外露活塞杆部分做了镀铬处理，表面粗糙度控制在Ra0.8以下，配合防尘罩结构，避免泥沙灰尘附着在活塞杆表面，刮损油封导致漏油失效。上端的双耳铰接结构相比单耳结构，能承受更大的径向载荷，安装时的连接刚度更好，适合用在转向轮的悬架位置，能承受转向过程中传递来的横向力。这类集成式结构相比分体式的弹簧与阻尼器分开布置的设计，安装工序更简单，不需要额外设计弹簧固定支架，整体占用的径向空间更小，适合在布置空间局促的小型载具上使用，同时后期维护更换也更便捷，不需要专用工具压缩弹簧就能完成整体拆装。

　　建模过程中需要重点处理的细节包括弹簧两端的并圈磨平结构，保证弹簧安装后端面与托盘完全贴合，受力均匀；阻尼芯外筒与活塞杆的配合间隙要符合实际公差要求，避免建模时出现干涉；上下安装座的连接孔位置要符合通用安装尺寸规范，保证模型能直接对接通用的悬架安装支架模型，用于整车装配的虚拟验证。在做运动仿真时，可以给弹簧添加柔性约束，给阻尼芯添加阻尼力参数，模拟车轮跳动过程中部件的压缩回弹状态，验证最大压缩行程时各零件之间是否存在干涉，安装角度变化时弹簧是否会与周边的车架、轮罩等部件发生刮碰，提前排查布置风险。
