铰接式万向连接关节结构设计方案

　　这类铰接关节是机械传动与构件连接场景中极为常见的活动连接部件，核心作用是实现两个被连接杆件之间的角度可调式刚性连接，允许连接副在一定角度范围内相对转动，同时可靠传递轴向拉力与小幅径向载荷，广泛应用在工程机械拉杆、操纵机构连杆、输送设备张紧组件、车辆转向传动杆件、工装夹具活动连接端等场景中，能够补偿杆件安装过程中产生的位置偏差，抵消设备运行中产生的小幅振动与角度偏移，避免连接部位出现应力集中导致的断裂失效。

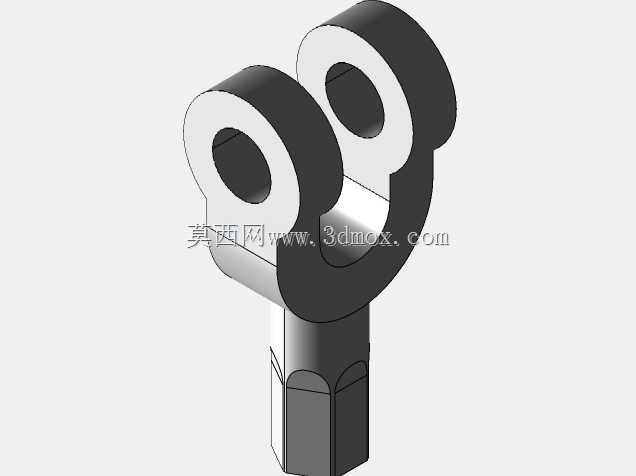

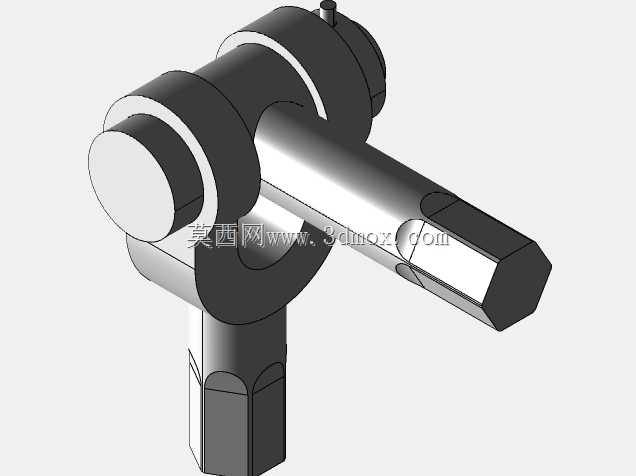

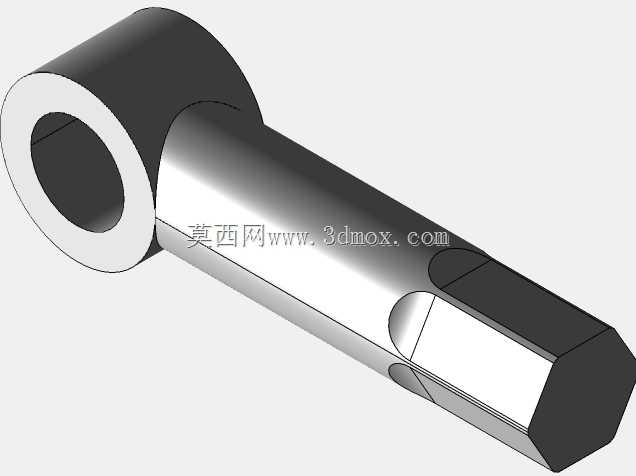

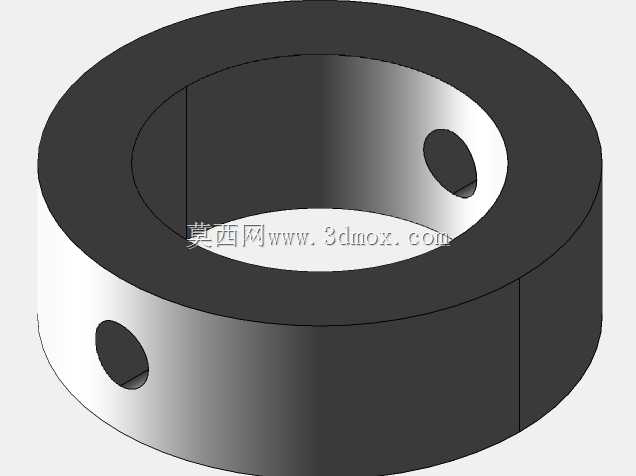

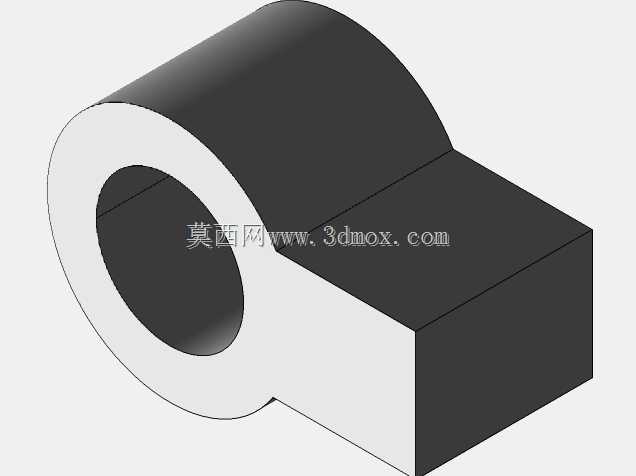

　　整套关节组件由叉形端接头、眼形端接头、连接销、锥形定位销、限位套环五个核心零件组成，整体采用同轴铰接的结构逻辑，叉形端的开口槽宽度与眼形端的接头厚度做间隙配合设计，装配时眼形端插入叉形端的开口槽内，两者的销孔对齐后穿入主连接销实现铰接，主连接销的一端设计有直径15mm的轴肩做轴向限位，另一端加工有直径5mm的径向锥销孔，待主销装配到位后，打入锥度为1:50的锥形销完成主销的轴向锁止，防止设备运行过程中主销受振动脱出，同时在主销与叉形端外侧的贴合位置加装厚度3mm的限位套环，套环内径与主销外径做小间隙配合，能够抵消叉形端与眼形端接头的轴向窜动，避免铰接副出现过大的轴向间隙导致的连接晃动。

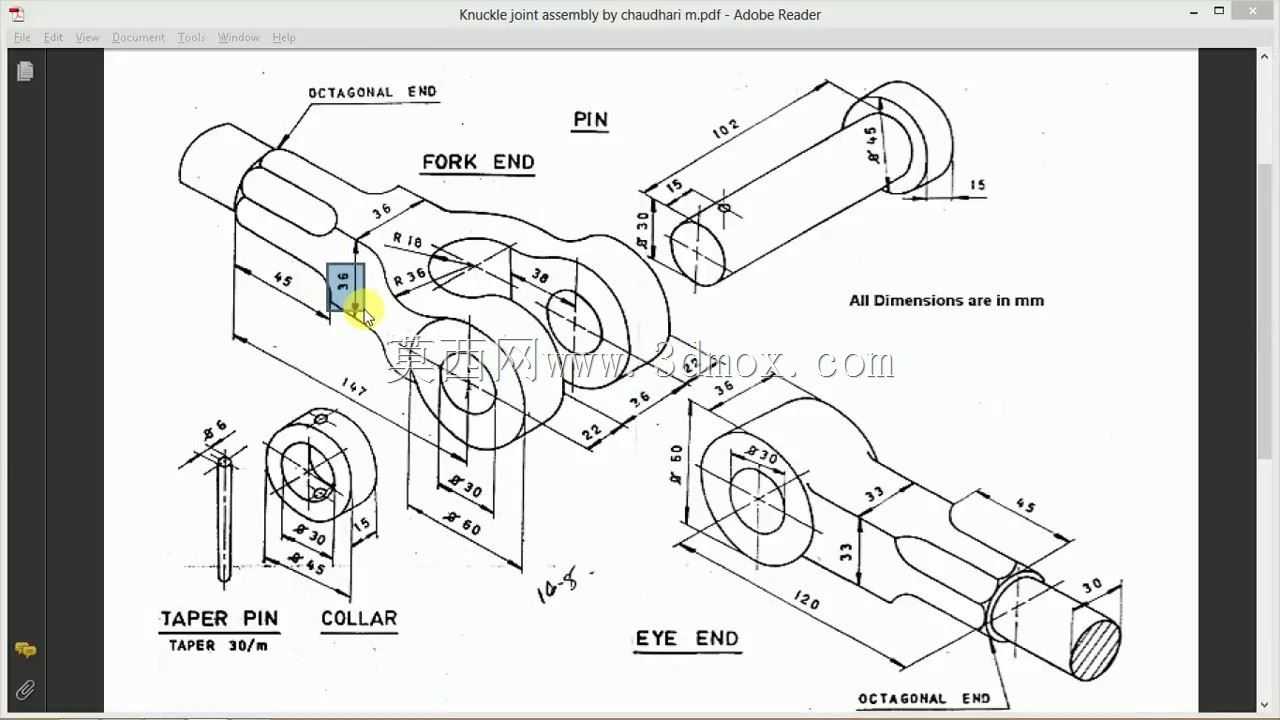

　　从尺寸边界来看，整套关节装配完成后的总长度为147mm，叉形端的尾部设计为对边距30mm的八角形端头，方便使用扳手拧动完成与配套杆件的螺纹连接，八角端头与叉形主体之间做R16的圆弧过渡，降低应力集中系数；叉形端的两个铰接耳板厚度为15mm，耳板上的销孔直径为30mm，销孔周边做R20的圆弧加强结构，提升耳板的抗载荷能力。眼形端的接头部分外径为50mm，销孔直径同样为30mm，与叉形端销孔保持同轴度公差要求，眼形端的杆部长度为120mm，杆部直径为30mm，杆部末端做45度倒角方便装配时插入配套的连接套内。主连接销总长度为102mm，销身主体直径30mm，一端轴肩直径45mm、厚度15mm，另一端的径向锥销孔距离销端面15mm，锥形销的小端直径为6mm，大端直径与锥销孔的大端尺寸匹配，打入后销的两端略突出销孔表面，方便后续拆卸时使用工具敲出。

　　设计过程中需要重点关注几个配合公差的选取：铰接副的销与孔之间采用H8/f7的间隙配合，既保证转动过程中无卡滞，又不会因为间隙过大导致铰接点晃动量超标；锥形销与锥孔的配合接触面需要达到75%以上，保证锁止可靠，不会受交变载荷出现松动；叉形端开口槽的两个侧面平行度公差需要控制在0.05mm以内，避免眼形端插入后出现偏斜，导致铰接转动时出现别劲现象。同时所有零件的棱边都需要做R0.5到R1的倒钝处理，去除加工毛刺，避免装配时划伤操作人员，也减少应力集中的起始点。

　　在实际选型应用时，需要根据被连接杆件的传递载荷大小核算关节的承载能力，这类结构的关节主要承受轴向拉压载荷，铰接部位的接触应力需要控制在材料许用接触应力范围内，通常这类关节的零件采用45号钢调质处理，硬度达到HB220-250即可满足多数常规工况的使用要求，如果应用在腐蚀环境或者重载场景，可以更换为不锈钢材质或者合金结构钢做表面淬火处理，提升耐磨性能与抗腐蚀能力。装配时需要在铰接销的表面涂抹少量润滑脂，降低转动过程中的磨损，延长部件的使用寿命，日常维护过程中只需要定期检查锥形销的锁止状态，确认主销无轴向窜动即可，整体结构维护成本低，可靠性高，是活动连接结构中性价比极高的解决方案。
