深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，这款深沟球结构的滚珠轴承，可适配电机输出轴、机床主轴、输送机辊筒、减速机输入输出轴等多种常规旋转工况的支撑需求，是机械设计领域应用覆盖范围最广的支撑类零件之一。从实际使用场景来看，这类轴承既可以承受纯径向载荷，也能在设备转速较高的工况下承受一定比例的轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转过程中的维护难度更低，轴向尺寸紧凑，不需要额外设计复杂的油膜润滑腔体，在通用机械设备、轻工生产线、小型动力传输单元中都能见到这类结构的应用。

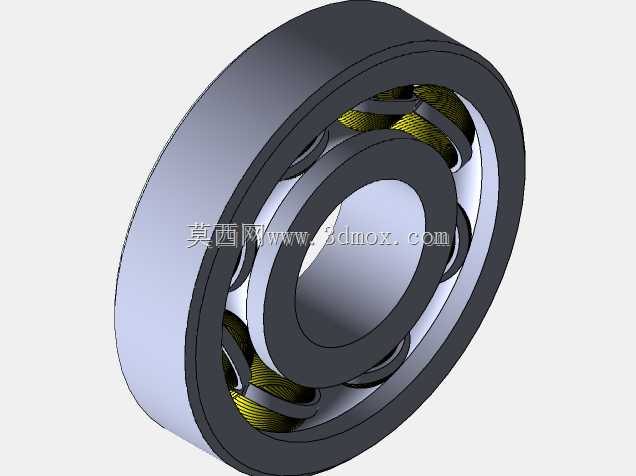

　　从结构设计逻辑来看，这款轴承采用了最经典的深沟球轴承构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合安装，内圈的内侧滚道曲率与钢球球面曲率匹配，运转时随轴同步旋转；外圈与设备的轴承座孔采用过渡或过盈配合，固定在设备基体上不随轴转动，外侧滚道与内圈滚道共同形成钢球的滚动运行轨道；分布在内外圈滚道之间的钢球是核心承载元件，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗；保持架采用兜孔结构将每颗钢球均匀分隔，避免钢球在运转过程中相互接触摩擦，保证所有钢球在滚道内均匀分布，同时引导钢球在非承载区正常滚动，优化轴承内部的载荷分布状态。

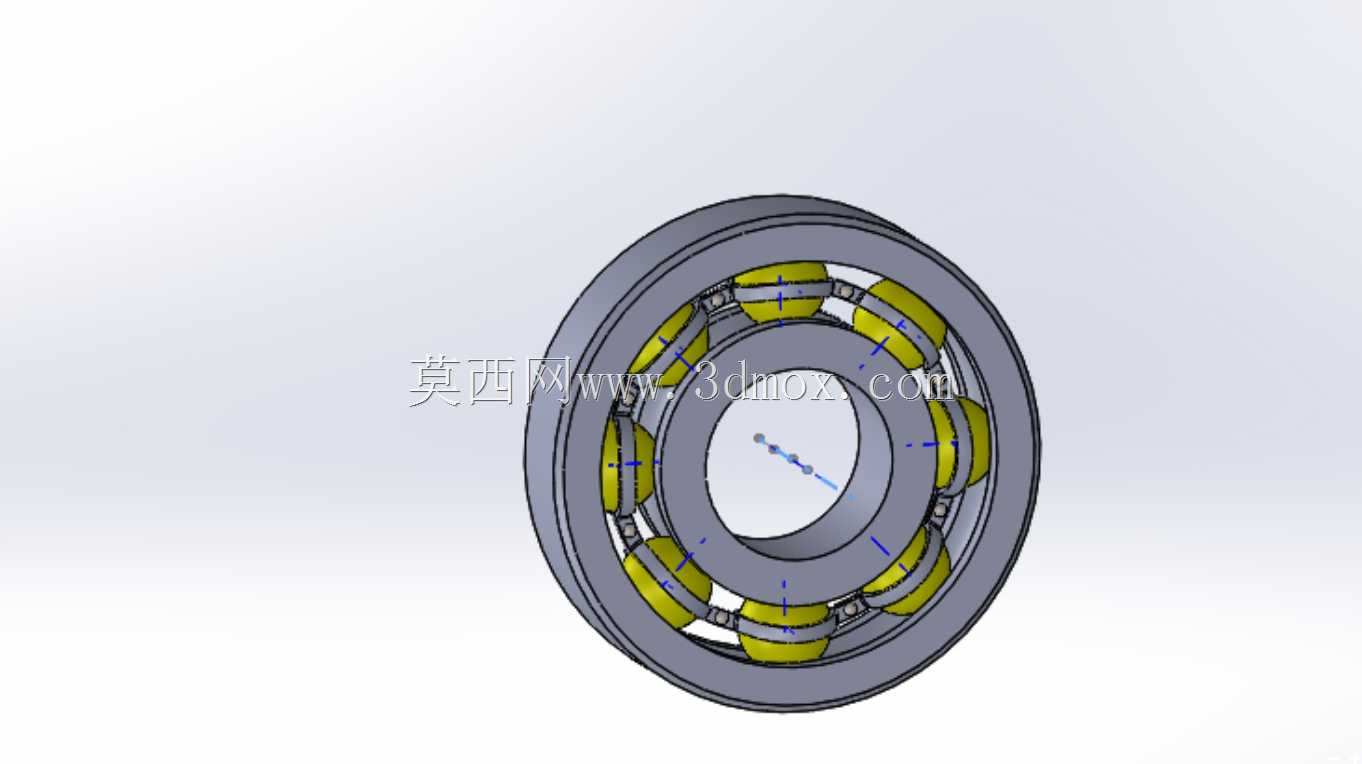

　　在建模过程中，首先需要确定轴承的公称内径、外径、宽度这三个核心安装尺寸，这三个尺寸直接决定了轴承的适配轴径与安装座孔尺寸，是选型阶段最先确认的参数。建模时先绘制内外圈的回转截面轮廓，通过回转特征生成内外圈的基础实体，之后在滚道位置按照钢球直径生成对应的滚道曲面，保证滚道的曲率半径略大于钢球半径，预留出合理的运转间隙与润滑脂存储空间。钢球的排布需要根据轴承的节圆直径计算钢球数量，保证相邻钢球之间的间隙符合保持架的安装空间要求，避免钢球数量过多导致保持架强度不足，或是钢球数量过少导致单颗钢球承载过大、轴承额定载荷不足。保持架的建模需要匹配钢球的排布位置，兜孔的直径略大于钢球直径，既能够限制钢球的位置，又不会对钢球的滚动造成卡滞，保持架的径向厚度需要控制在合理范围，避免与内外圈的挡边发生运动干涉。

　　从安装边界来看，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模时需要在内外圈的端面位置预留出对应的定位贴合面，轴肩与挡肩的高度需要符合轴承安装的标准要求，既不能过高导致轴承拆卸困难，也不能过低导致定位失效。同时在设计配套的密封结构时，需要根据轴承的使用环境选择对应的密封形式，若是在粉尘较多的工况下使用，可以在内外圈之间增加防尘盖结构，阻挡外界粉尘进入滚道内部，避免钢球与滚道出现磨粒磨损；若是在润滑要求较高的工况下，可以加装接触式密封圈，防止内部润滑脂泄漏，延长轴承的维护周期。

　　在实际选型应用时，需要根据轴系的载荷大小、转速高低、安装空间尺寸来匹配对应规格的轴承，当径向载荷较大时可以选择钢球直径更大、钢球数量更多的重载构型，当转速较高时则需要选择保持架强度更高、滚道加工精度更高的精度等级。这款三维模型完整还原了轴承的内部装配关系，所有零件之间的配合间隙符合实际工程要求，既可以用于设备整体装配时的干涉检查，也可以作为机械原理教学中滚动轴承结构的演示模型，帮助设计人员直观理解轴承的内部构造与运转逻辑，在做轴系结构设计时，可以直接调用该模型匹配轴与轴承座的尺寸，减少重复建模的工作量，提升整体设计效率。需要注意的是，在装配时要保证内圈与轴、外圈与座孔的同轴度，避免出现偏载导致轴承早期失效，同时在安装前要在滚道与钢球表面填充适量的润滑脂，保证轴承初次运转时的润滑状态，避免干摩擦造成零件表面损伤。
