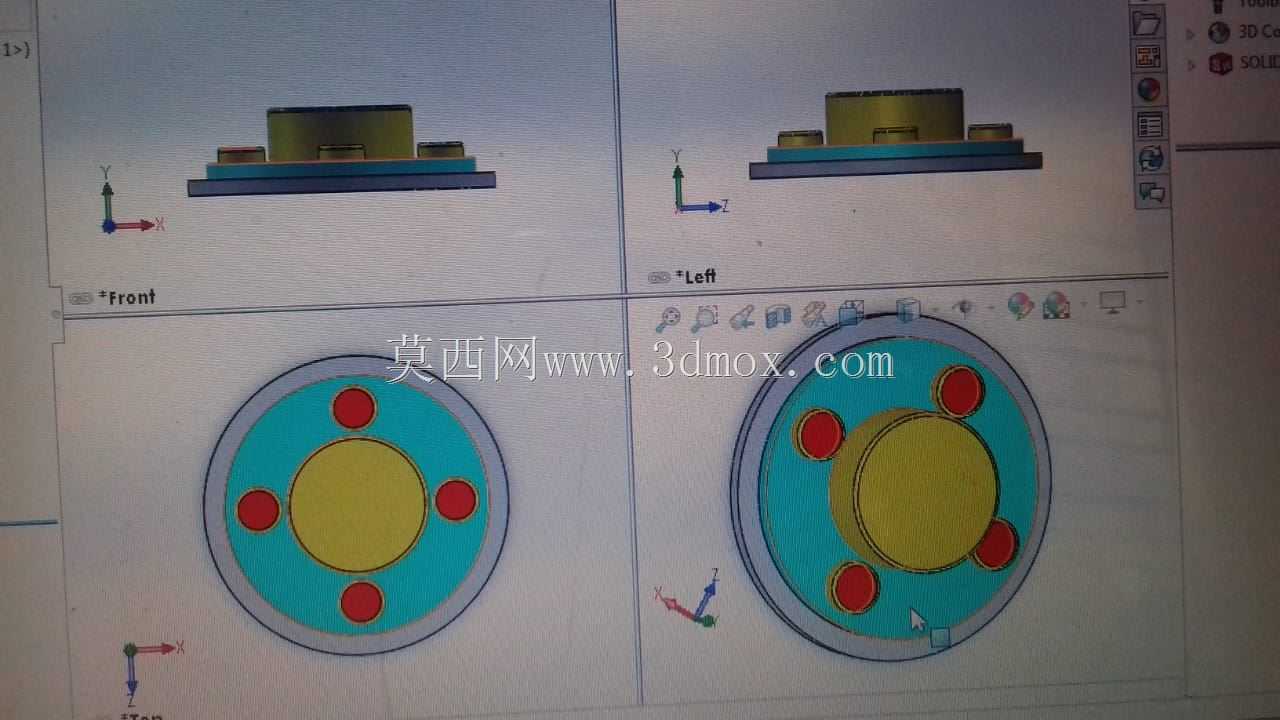

多安装孔同轴凸台法兰连接结构

　　这类带同轴凸台的盘式连接结构，在流体管路对接、旋转轴端支撑、腔体端盖密封场景中应用十分广泛，区别于普通平焊法兰，中心位置的凸起轴台可以直接嵌入对接部件的内孔，既承担径向定位的作用，又能大幅降低连接螺栓承受的横向剪切载荷，在存在小幅振动的管路系统、低速转轴的端部固定场景中，能有效减少螺栓松动、密封面错位的故障概率。从结构设计逻辑来看，盘面均匀分布的五个圆形安装孔采用等节距圆周排布，孔位的分度误差直接决定对接后的螺栓穿装顺畅度，建模阶段需要先确定中心凸台的外径与对接内孔的配合公差，通常选用间隙配合的公差带，既保证现场安装时能顺利对位，又不会因为径向间隙过大导致对接后同轴度超差。中心凸台的高度需要匹配对接部件的嵌入深度，

　　若凸台过高会导致两个对接盘面无法完全贴合，密封垫片压缩量不足引发泄漏；若凸台过短则无法起到径向定位的作用，失去该结构的设计优势。盘面的厚度需要根据额定承载的压力、螺栓预紧力的大小核算，过薄的盘面在螺栓拧紧后会出现翘曲变形，导致密封面平面度超差，过厚则会增加整体重量，提升材料成本。安装边界方面，这类结构的最大外圆直径决定了安装时需要预留的操作空间，五个安装孔的中心节圆直径要和对接法兰的孔位参数完全匹配，现场安装时需要先将中心凸台完全嵌入对接内孔，再逐次对角拧紧螺栓，避免单侧受力过大导致凸台卡滞、盘面倾斜。从实际使用场景来看，这类结构既可以作为管路系统中的中间连接法兰，输送低压气体、水体等介质时，

　　在两个盘面之间加装密封垫片就能实现可靠密封；也可以作为小型旋转部件的安装基座，中心凸台的内孔可以加装轴承支撑转轴，盘面的安装孔用来固定轴承端盖或者外部防护壳体，五个均匀分布的连接点能让受力更均匀，避免单侧受力导致转轴卡滞。建模过程中需要重点关注凸台与盘面的过渡圆角，直角过渡的位置在承受交变载荷时容易出现应力集中，长期运行可能引发根部断裂，通常根据盘面厚度设置适配的圆角半径，在不影响安装贴合的前提下尽可能降低应力集中系数。安装孔的位置需要避开凸台根部的圆角区域，否则螺栓拧紧时螺母或者螺栓头会压在圆角上，无法完全贴合盘面，导致预紧力不足。另外这类盘类零件在加工时通常先车削成型内外圆与端面，再使用钻模或者分度头加工圆周分布的安装孔，

　　建模时预留的加工余量要匹配常规车削、钻削的工艺要求，避免出现薄壁、锐角等不利于加工的结构。在一些需要频繁拆装的检修场景中，这种带定位凸台的结构比普通平法兰的对位效率高很多，不需要反复调整孔位对齐，只要凸台嵌入内孔，所有安装孔会自然对位，能大幅缩短现场检修的拆装时间，降低运维人员的操作难度。对于有密封要求的使用场景，凸台的外圆表面粗糙度需要控制在合理范围，若加装O型圈进行径向密封，还要在凸台对应位置加工适配的密封槽，槽的深度、宽度要匹配选用的密封圈线径，保证压缩率在合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足导致密封泄漏。
