工业管路用开口销式连接接头结构设计

　　在流体输送管路、小型气动执行机构联动、低压液压支路的现场装配场景里，这类带开口销锁止结构的接头，是替代传统螺纹旋接、法兰对接的高效连接方案，尤其适合需要频繁拆装维护、现场操作空间狭窄、无法使用大扭矩扳手拧紧紧固件的工位。不同于常规卡套式接头依赖橡胶圈密封形变实现锁止，这款接头的核心受力逻辑是通过横向贯穿的销接结构承担轴向拉脱力，接头本体的环形抱合结构包裹对接管件的端头凸台，开口销穿过接头本体与对接件的预制同轴孔位后，销尾的开口段自然弹开抵接在接头外侧壁，不需要额外加装防松垫圈、止退螺母，就能在设备持续振动的工况下保持连接可靠性，避免常规螺纹连接在长期振动后出现的回松脱开问题。从结构设计的细节来看，

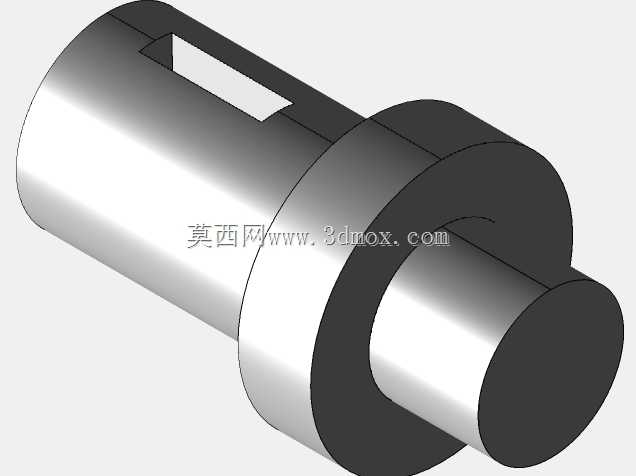

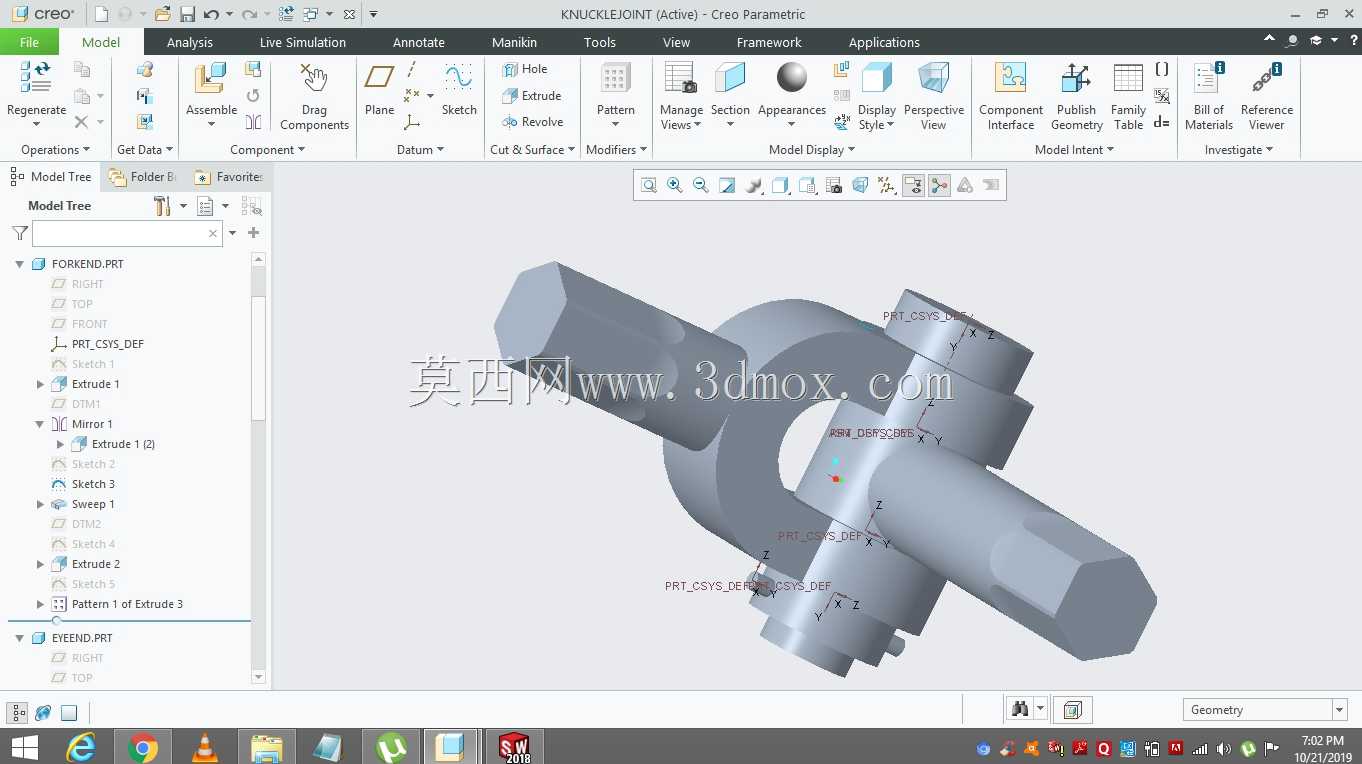

　　接头主体采用一体化锻压成型的中空基体，一端加工为外六角夹持段，方便现场使用活动扳手、开口扳手对位卡持，另一端为带径向销孔的环形抱箍段，抱箍的内孔尺寸与对接管件的端头外径保持H8/f7的间隙配合，既保证装配时管件能顺畅插入，又不会因为径向间隙过大导致管路通流时出现径向窜动。横向贯穿的开口销选用弹性钢材加工，销体直径与销孔保持小间隙配合，销头的限位凸台直径大于销孔直径，装配到位后凸台完全贴合接头外侧壁，销尾的两个分叉弹开角度控制在15度到20度之间，既不会因为开角过大导致后续拆卸时难以掰直拔出，也不会因为开角过小在振动工况下出现销体自行滑出的问题。考虑到实际安装时的边界限制，

　　这款接头的外六角对边尺寸比同通径的常规螺纹接头缩小了12%左右，整体轴向长度比法兰式接头缩短近40%，在设备内部管路排布密集、相邻管路间距不足30mm的场景下，不需要挪动周边其他管路就能完成拆装操作。抱箍段的侧壁厚度经过受力校核，在1.6倍额定工作压力的轴向拉力作用下，侧壁的最大应力值低于材料屈服强度的60%，即使管路出现瞬时压力冲击，也不会出现抱箍段开裂、变形的问题。销孔的位置设置在距离抱箍端面三分之一壁厚的位置，避开了抱箍根部的应力集中区域，同时保证销体穿过之后，能完全卡入对接管件端头的环形凹槽内，不会因为管件的轴向窜动导致销体受剪切力过大断裂。在实际选型适配时，需要注意对接管件的端头凸台高度要与抱箍的内槽深度匹配，

　　凸台的端面要加工15度的导入倒角，方便装配时快速对位插入，销孔的同轴度公差要控制在0.1mm以内，避免现场装配时出现销体无法顺畅贯穿的问题。这类接头目前广泛应用在小型自动化生产线的气动支路、农业机械的低压输油管路、工程机械的辅助气路连接场景，相比传统的螺纹连接结构，装配效率能提升60%以上，而且对操作人员的技能要求更低，不需要精确控制拧紧扭矩，只要将开口销插到位、掰开销尾就能完成可靠锁止，后期维护拆卸时，只需要用尖嘴钳将开口销的分叉掰直，就能从孔位中拔出销体，快速分离两段管路，不会出现螺纹锈蚀后无法拆卸的问题。设计过程中也充分考虑了不同工况的适配性，接头基体的表面处理根据使用场景可选镀锌、发黑或者不锈钢钝化处理，在有弱腐蚀介质的环境下选用304不锈钢材质，常规工业环境下选用45号钢镀锌处理即可满足使用要求，开口销的材质与接头本体保持电化学电位相近，避免长期使用过程中出现接触锈蚀，导致销体卡死在孔位内难以拆卸。
