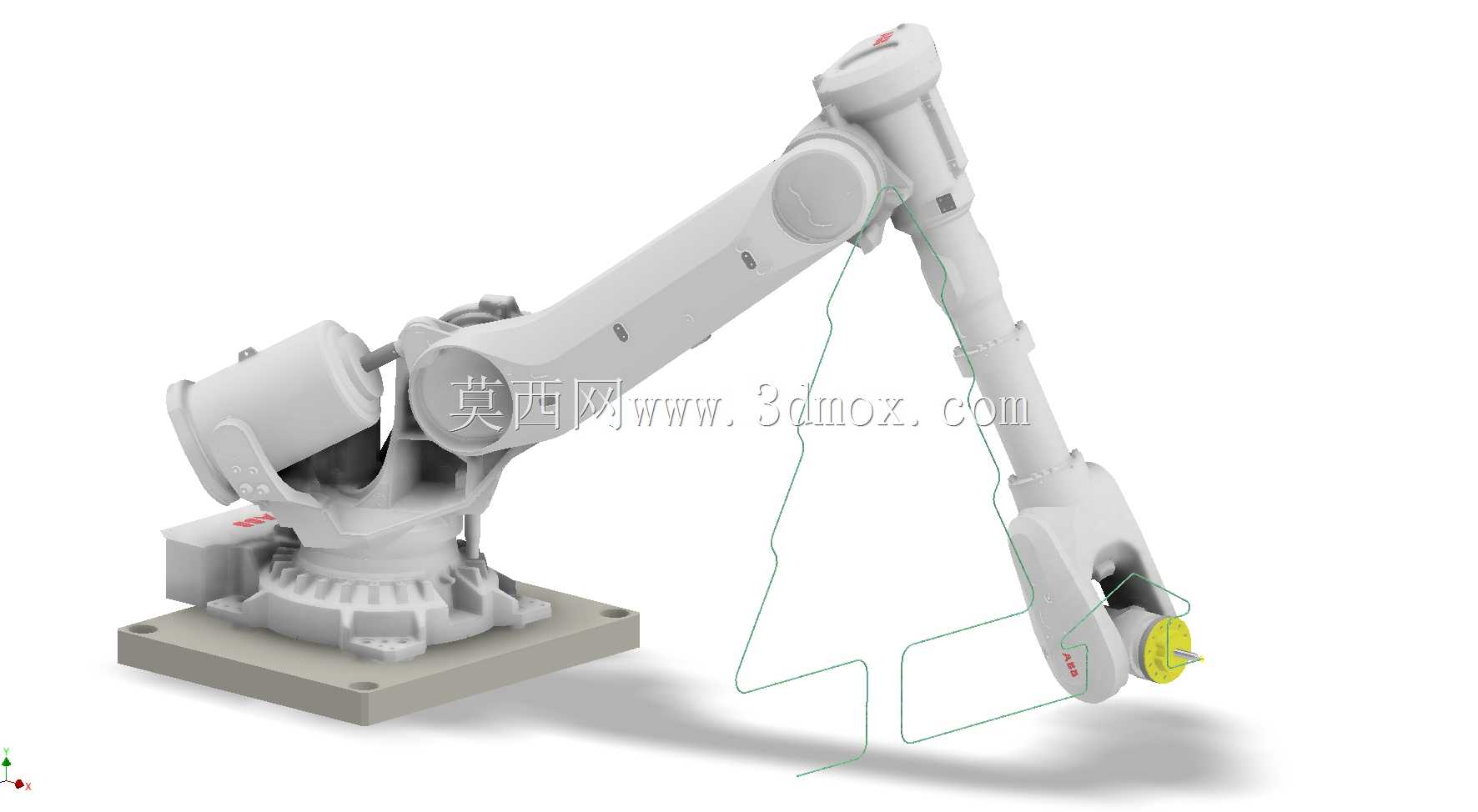

多关节工业机械臂复杂路径作业构型

　　在汽车整车焊装、3C电子精密涂胶、大型构件曲面打磨这类对轨迹精度要求严苛的产线场景里，常规六轴机械臂的路径规划往往受限于关节转角极限、臂体干涉边界，难以覆盖连续变曲率的复杂作业轨迹，这款多关节机械臂的构型设计，正是针对这类非规则路径作业需求做的结构优化。从实际落地场景看，这类机械臂常被部署在白车身焊缝跟踪工位，需要沿着车身侧围的曲面焊缝连续调整焊枪姿态，既要保证焊枪与焊缝的法向夹角始终控制在工艺允许范围内，又要规避臂体与车身夹具、周边输送设备的碰撞；在精密铸件的飞边打磨工位，它还需要贴合铸件的不规则轮廓走连续轨迹，末端磨头的进给速度波动要控制在5%以内，避免出现过磨或者漏磨的缺陷。

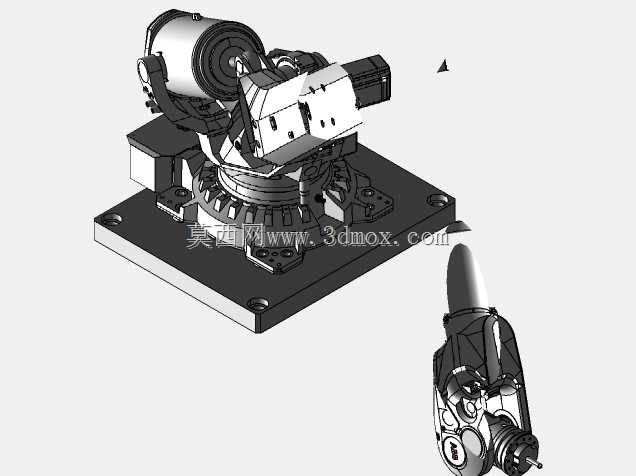

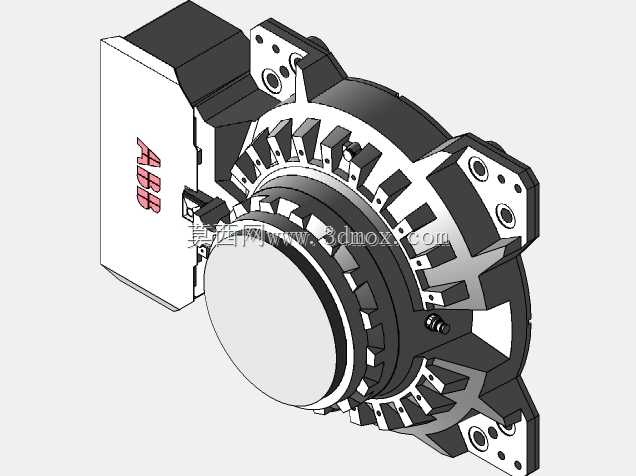

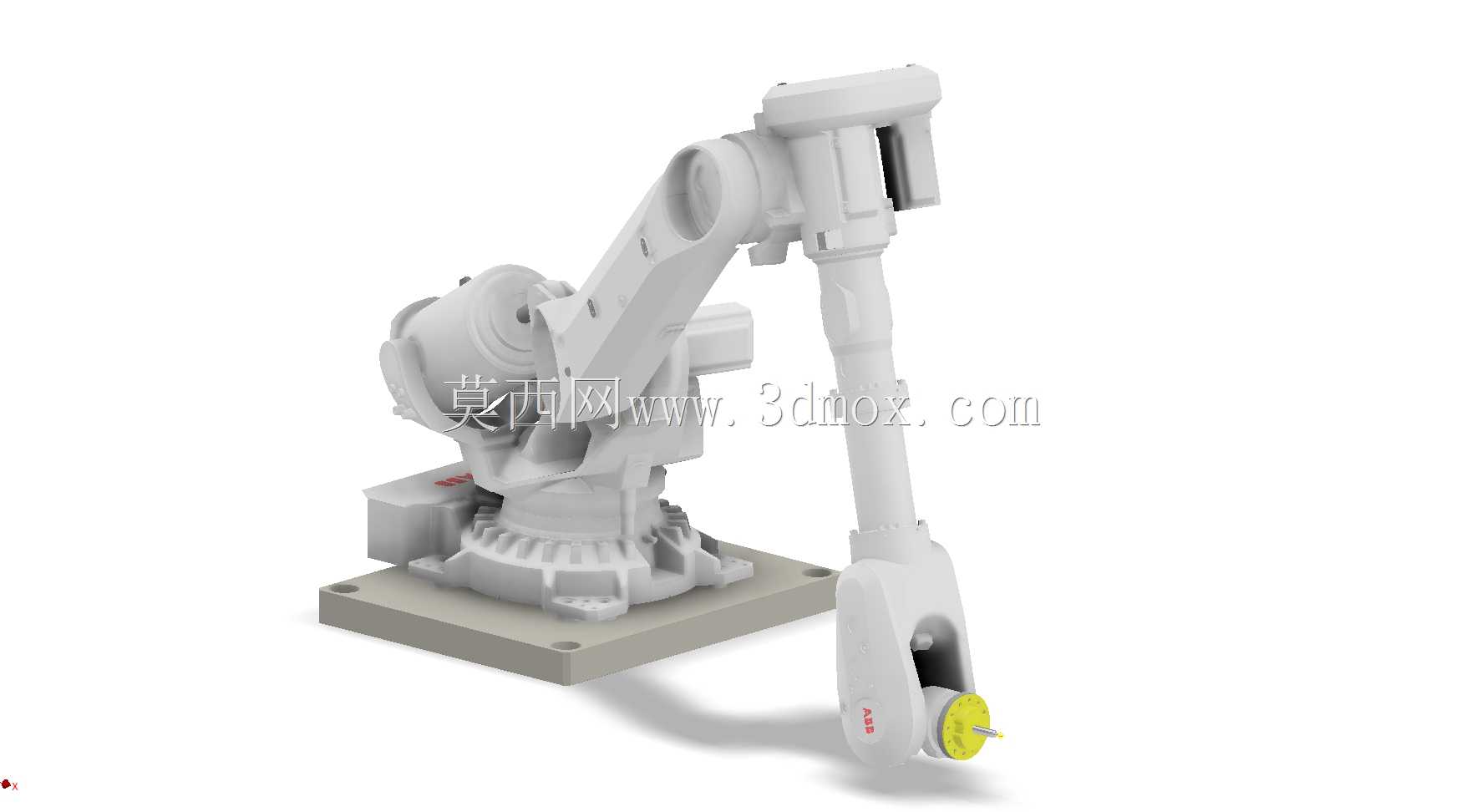

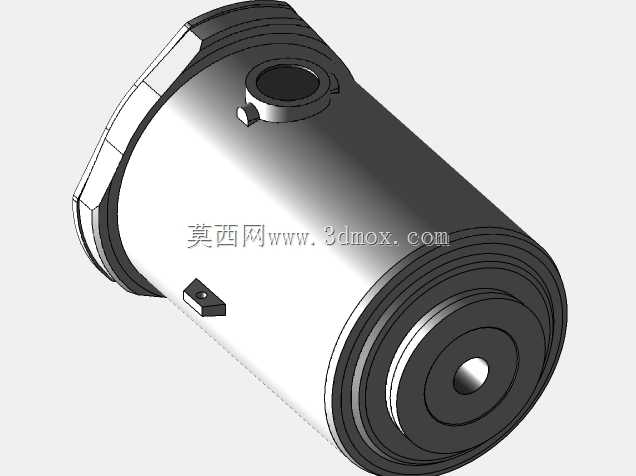

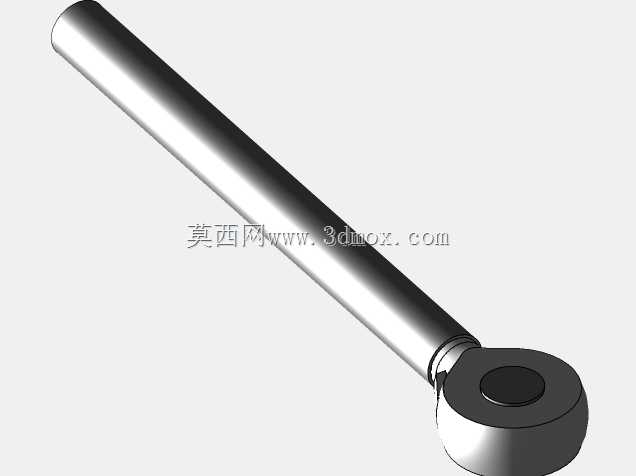

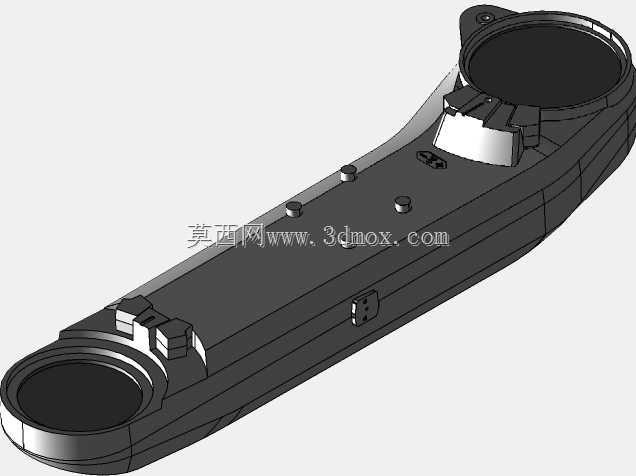

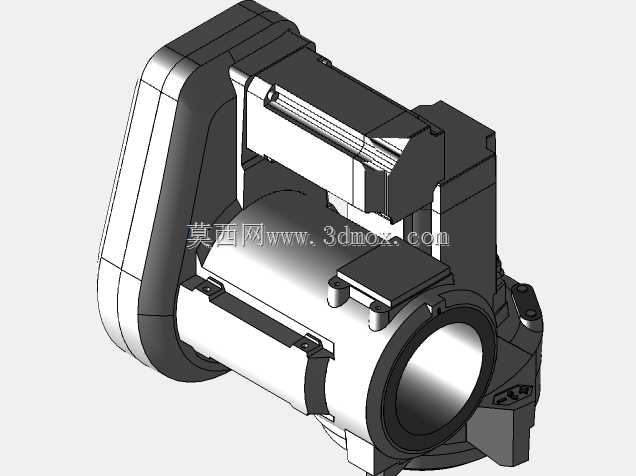

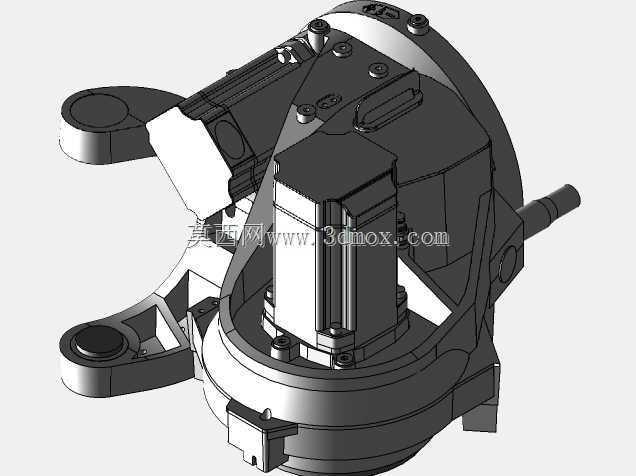

　　从功能特性上看，这款机械臂采用关节式串联构型，底座采用方形安装法兰结构，四个安装孔位对称分布，安装基准面的平面度公差控制在0.02mm以内，适配常见的地面固定式安装、龙门倒挂式安装两种部署方式，底座内部集成了一轴回转机构，回转角度范围可达±170°，足够覆盖工位内大部分横向作业范围。大臂与底座连接的二轴关节采用双支撑轴承结构，能承受大臂伸展时的倾覆力矩，避免臂体在长行程伸展时出现末端抖动，大臂内部走内置线缆槽，所有动力线缆、信号线缆都从臂体内部穿过，既避免了外部走线在复杂路径运动时出现线缆勾挂，也能减少车间焊渣、切削液对线缆的腐蚀。小臂与大臂连接的三轴、四轴关节采用紧凑式谐波减速器结构，在保证传动精度的同时压缩了关节体积，让小臂能在狭窄空间内完成大角度姿态调整，不会因为关节体积过大和周边工件发生干涉。末端的五轴、六轴关节采用中空轴设计，末端执行器的气管、信号线可以从中空轴内部穿出，末端法兰的安装孔位符合通用工业机械臂的接口标准，可以快速更换焊枪、涂胶枪、打磨头、夹爪等不同作业工具，不需要额外做转接法兰的定制。

　　设计思路上，这款构型优先考虑了复杂路径下的运动连续性，在关节限位的设计上没有采用常规的硬限位块，而是结合运动学仿真结果，给每个关节设置了软限位区间，在路径规划阶段就提前预判臂体的姿态变化，避免运动过程中触发硬限位导致轨迹中断。针对复杂路径运动时的动态“滑动”现象，也就是关节在高速变向时出现的传动间隙导致的轨迹偏移，设计阶段对每个关节的传动链做了预紧力优化，谐波减速器的刚轮、柔轮配合预紧量控制在合理区间，既不会因为预紧过大导致关节转动阻力过高，也不会因为预紧不足出现反向间隙。臂体的材质选用高强度铸铝合金，在保证结构刚性的前提下尽可能降低臂体自重，减少关节电机的负载，让臂体在高速连续轨迹运动时的动态响应速度更快，轨迹跟踪误差更小。

　　从安装边界尺寸来看，这款机械臂的底座安装法兰边长为320mm，安装时需要在安装基础上预留至少400mm见方的平整安装面，安装基础的混凝土强度不低于C30，避免机械臂高速运动时出现基础共振。臂体完全收拢时的垂直高度为1120mm，水平方向的最大伸展半径可达1800mm，在部署时需要在臂体运动范围内预留至少200mm的安全间隙，避免臂体运动时和周边的防护栏、输送线发生碰撞。末端的最大负载能力为12kg，足够搭载常见的焊枪、涂胶枪、小型打磨头等作业工具，末端重复定位精度控制在±0.05mm以内，能满足大部分精密作业的工艺要求。在做产线布局时，还要考虑一轴回转时的臂体扫掠范围，扫掠半径为1900mm，这个范围内不能布置固定的刚性障碍物，所有管线都要做埋地或者沿防护栏外侧布置，避免被运动的臂体剐蹭。

　　针对复杂路径作业的需求，这款机械臂的关节运动速度做了匹配优化，一轴最大回转速度可达120°/s，小臂关节的最大摆动速度可达180°/s，末端腕关节的最大回转速度可达220°/s，在走连续复杂轨迹时，各关节的速度可以平滑过渡，不会出现速度突变导致的轨迹抖动。在实际调试时，可以结合离线编程软件提前模拟臂体在复杂路径上的运动姿态，提前排查干涉点，优化关节运动的速度曲线，让整个作业过程的运动更平顺，既保证作业精度，也能减少关节传动部件的冲击磨损，延长设备的使用寿命。
