瓶装产线气动旋盖输送锁定装置

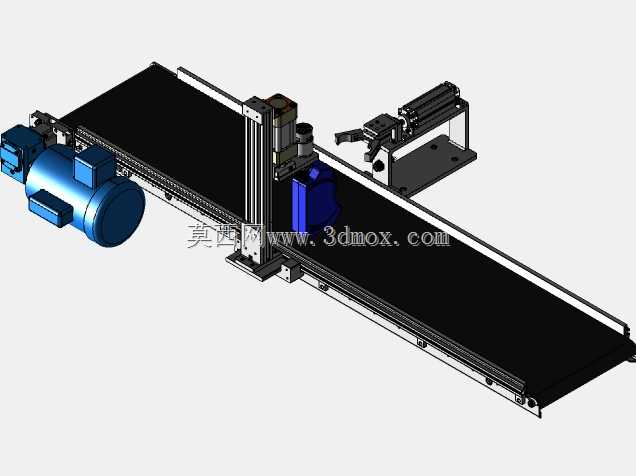

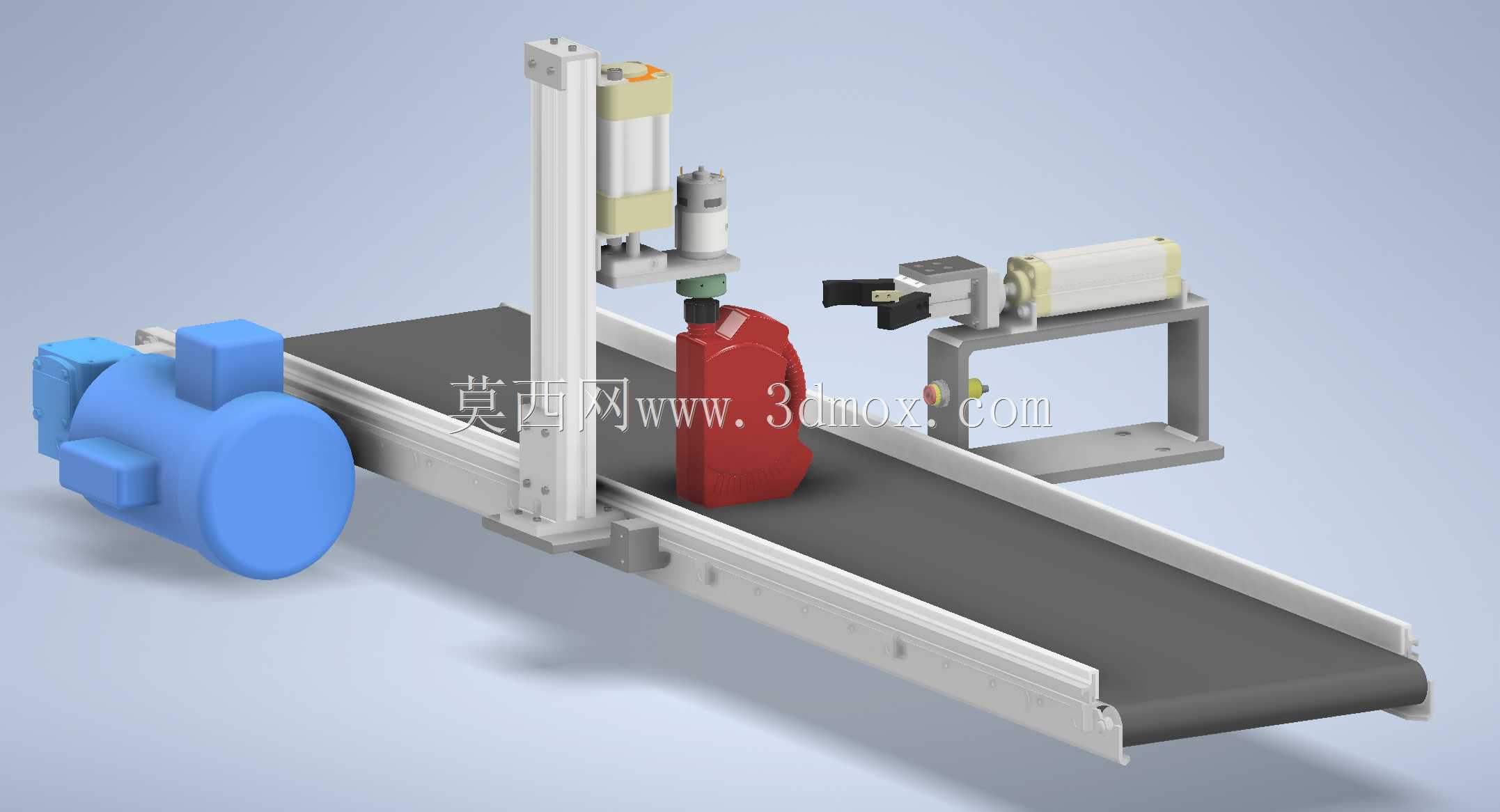

　　这套装置主要面向日化、食品类瓶装产品的后段包装工序，适配壶形带把手塑料瓶的在线上盖后旋紧、到位锁定作业，可直接对接现有皮带输送产线，无需对原有输送机架做大规模改动，适配多数中小型包装车间的产线升级需求。从结构布局来看，装置沿皮带输送方向依次布置了来料检测位、旋盖执行位、侧推锁定位三个核心工位，各工位的动作触发完全依靠红外存在传感器的信号反馈，无需额外配置人工值守点位，单段适配的输送线有效宽度可覆盖120mm至200mm区间，对应常见的1L至5L容量壶形包装瓶，整机横向安装边界不超过1.2米，纵向沿输送方向的占用长度约1.8米，垂直方向最高的气动立柱组件距离输送面高度为720mm，可直接架设在现有皮带线的侧装支架上，安装基面仅需预留M12螺栓的固定孔位即可，不需要额外浇筑设备基础。

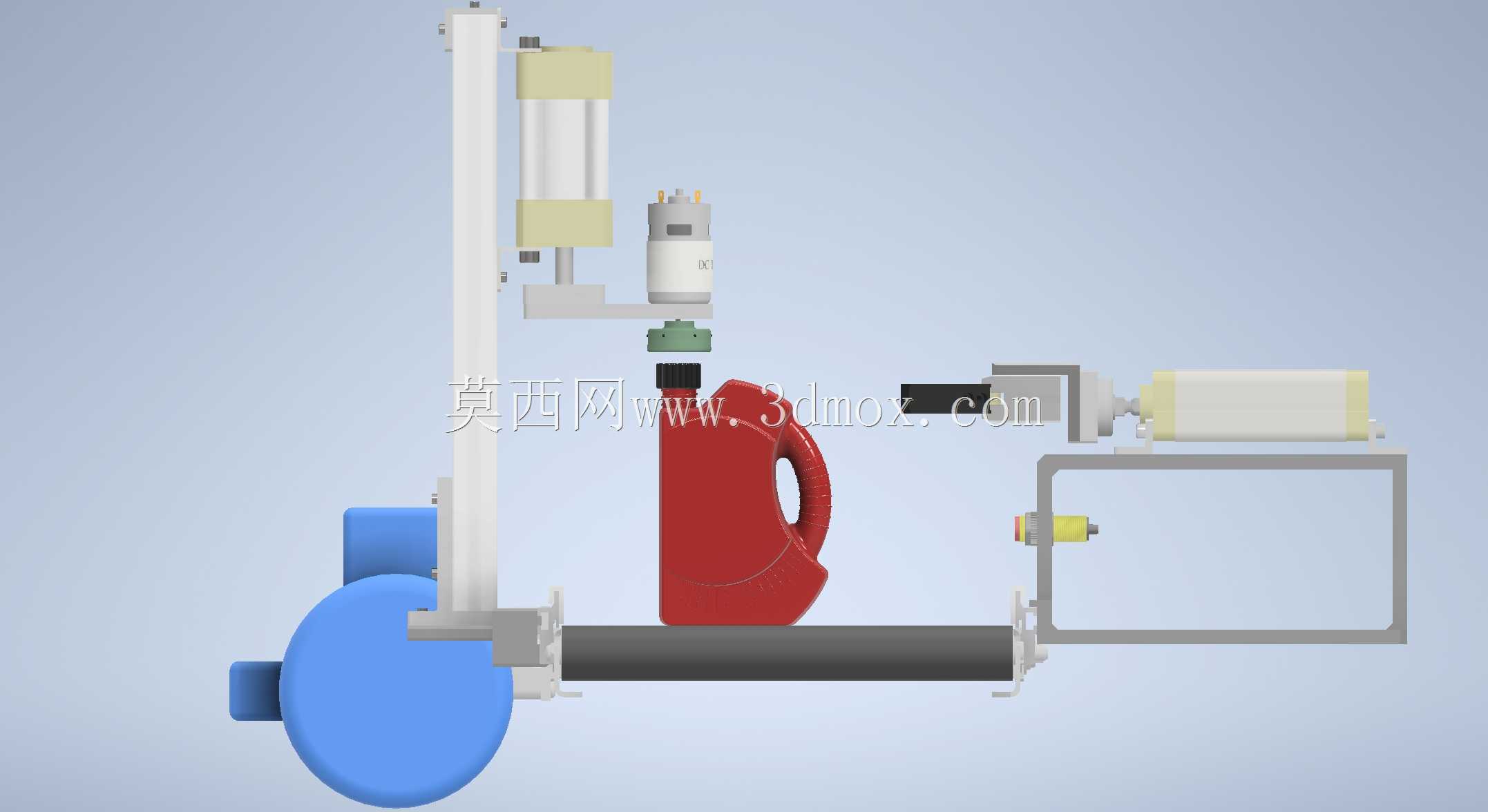

　　设计过程中优先考虑了气动元件的布局合理性，垂直布置的旋盖进给气缸采用带导杆的三轴气缸结构，避免旋盖头下压过程中出现偏摆，旋盖头的扭矩输出通过气动马达实现，扭矩调节范围可覆盖0.5N·m至3N·m，适配不同密封要求的塑料瓶盖旋紧作业，旋盖头下方设置了瓶身定位挡块，挡块的伸缩同样由小型气动元件驱动，当传感器检测到瓶子到达旋盖工位时，挡块先伸出卡住瓶身下部的定位台阶，避免旋盖过程中瓶身跟转，旋盖动作完成后挡块缩回，瓶子随皮带继续输送至下一个工位。侧推锁定工位采用水平布置的薄型气缸搭配柔性推头，推头端面贴有20mm厚的聚氨酯缓冲层，避免推紧过程中刮花瓶身表面，该工位的作用是将旋盖完成的瓶子推送至另一侧的定位靠模上，确认瓶盖完全旋紧到位后再放行进入下一段产线，若检测到瓶盖未旋紧到位，侧推气缸会将不合格品推送至旁侧的不良品溜槽，避免不合格品流入后续工序。

　　整套装置的气动回路全部采用汇流板集成安装，电磁阀组统一布置在设备侧方的防护盒内，气路管线沿铝型材框架的线槽排布，避免输送过程中掉落的物料、灰尘污染气路接头，传感器的布线同样沿框架内侧走线，所有外露的线缆都套有波纹管防护，适配车间内多粉尘、偶尔有清洗水溅的作业环境。皮带输送部分的驱动端采用可调张紧结构，张紧行程为80mm，日常维护时仅需松开张紧螺栓即可更换皮带，不需要拆解其他工位的组件，输送辊筒的两端采用带座外球面轴承，运行噪音控制在65分贝以内，符合车间作业的噪音要求。

　　从建模细节来看，所有气动元件的安装接口都按照实际选型的产品样本尺寸绘制，包括气缸的安装孔距、气管接头的螺纹规格、传感器的检测距离参数都和实物完全对应，结构工程师在做产线集成时可以直接提取模型中的安装尺寸做支架设计，不需要再反复核对元件样本。各运动部件的行程都做了干涉检查，旋盖头下压的最低位置距离输送面的高度可通过气缸行程调节螺母调整，适配不同高度的瓶型，侧推气缸的伸出位置也可通过安装支架上的长圆孔做前后调节，覆盖不同直径的瓶身定位需求。装置的框架全部采用4040系列工业铝型材搭建，连接角件的安装位置都预留了足够的扳手操作空间，现场组装时不需要特殊工装，仅用内六角扳手即可完成全部组装作业。
